直线位移传感器在预应力张力设备中应用

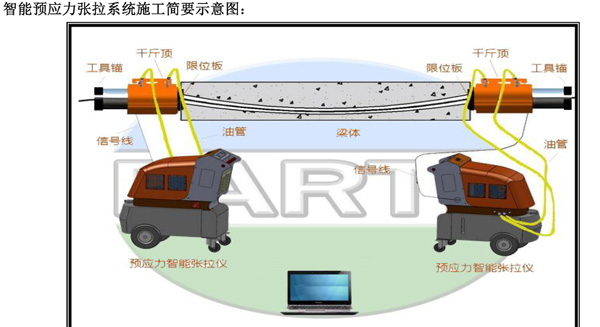

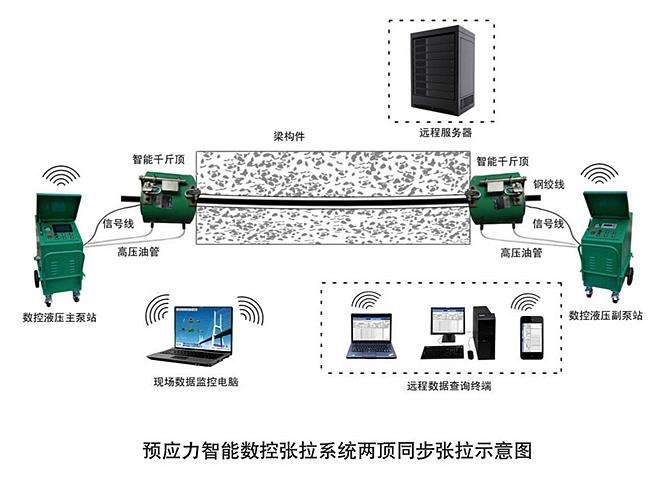

直线位移传感器（电子尺）在预应力张力设备中应用广泛。预应力千斤顶是用于张拉钢绞线等预应力筋的专用千斤顶，均为穿心式液压双作用千斤顶，需与高压油泵配合使用，张拉和回顶的动力均由高压油泵的高压油提供。根据结构不同，又分为前卡千斤顶和普通穿心式千斤顶。

预应力千斤顶结构紧凑、张拉时工作平稳、油压高、张拉力大，广泛应用于公路桥梁、铁路桥梁、水电坝体、高层建筑等预应力施工工程。千斤顶在使用过程中需要用到电子尺来定位。

专用位移传感器特点

预应力千斤顶专用位移传感器有直接出线和五芯插头插座输出两种选择，可适用在大多数通用场合，特别适用于安装空间狭小、本体无法固定、运动有摆动的场合，无需对中。

在预应力张拉过程中，直线位移传感器实时测量千斤顶活塞的伸出量，为张拉力控制提供准确的位移依据，保障预应力施工的安全与精度。

预应力张力设备上位移传感器测什么位置？

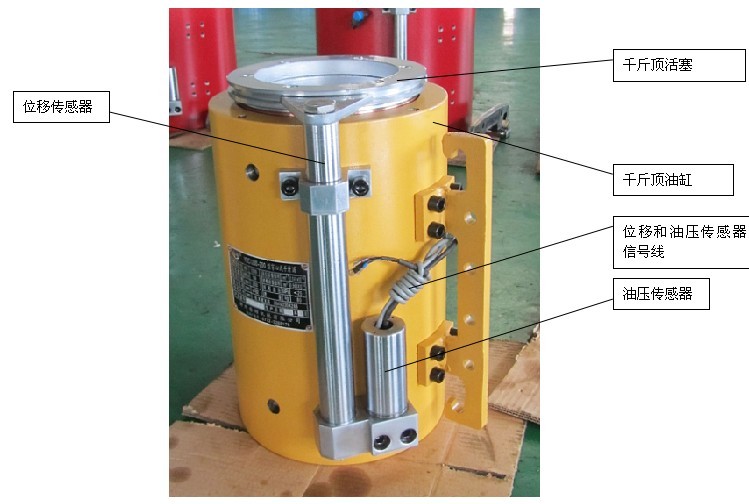

测预应力千斤顶的活塞行程与张拉伸长量。预应力千斤顶多为穿心式液压双作用结构，张拉与回顶都由高压油泵驱动，位移传感器跟踪活塞的实际伸出量，用来校核张拉结果。

预应力张拉为什么不能只看油压表？

张拉控制通常采用应力与伸长量双控，油压表读数会受摩阻、内泄漏等因素影响产生偏差；同步测量伸长量可以直接校核实际张拉效果，出现异常时能及时停机检查，避免钢铰线受力不均。

这类设备选型要注意什么？

千斤顶行程短、负载大、现场有油污和振动，传感器需要有足够刚度与防护等级；安装时保证测杆方向与被测运动方向一致，避免侧向力。输出形式按后端控制器接口选。

我们提供专业选型建议与技术支持，欢迎来电咨询。
