产品技术：拉绳与磁致伸缩位移传感器应用边界与替换判断

拉绳位移传感器和磁致伸缩位移传感器，是工业里两种很主流的位移测量方案，但它们的“脾气”完全不一样。很多工程师在选型时来回纠结，或者在现有设备上想替换时不知道行不行。这篇就把两种传感器的应用边界讲清楚，帮你判断该用哪个、能不能互相替换。

一、两种传感器到底差在哪

先一句话概括：

• 拉绳位移传感器：靠一根拉绳+卷簧，把直线位移变成绳子拉出的长度来测量。结构简单、便宜、行程大、紧凑。

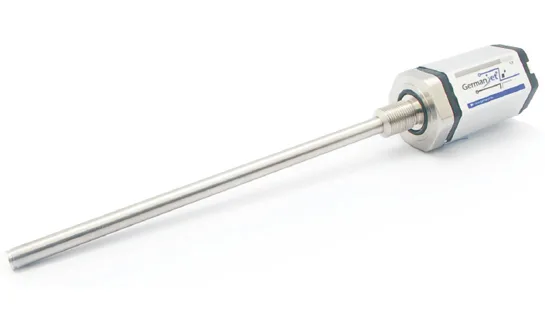

• 磁致伸缩位移传感器：靠波导丝+磁环的非接触扭转波测量绝对位置。精度高、非接触、寿命长、能测绝对位置。

一个像“卷尺”，一个像“高精度尺子”，应用的侧重自然不同。

二、行程维度：拉绳远，磁致伸缩稳

拉绳能做到很大的行程（甚至几十米），因为绳子可以不断拉长、卷回。而且它的结构紧凑，一个盒子就装下了，不太占空间。所以行程大、又希望省空间的场合，拉绳有优势。

磁致伸缩的行程范围也很大（几米甚至更长），但它靠的是测杆/波导丝的长度，通常测杆比行程长，需要伸入安装位置。所以行程很大且安装空间宽裕时，磁致伸缩也很有优势。

三、精度维度：磁致伸缩精度更高

磁致伸缩是非接触测量，直接测磁环位置，没有机械接触，精度高、重复性好、无磨损。所以对精度要求高的场合（精密定位、高精度测量），磁致伸缩是首选。

拉绳因为有拉绳、卷簧这些机械结构，精度和重复性相对低一档，而且拉绳本身的拉伸、卷簧的反力，都会引入一点误差。所以精度要求高就别用拉绳。

四、寿命与维护：磁致伸缩更省心

磁致伸缩无接触、无磨损，理论上寿命很长，基本免维护，适合长期可靠运行的场合。拉绳的拉绳和卷簧是易损件，长期往复使用会有磨损、疲劳，需要定期检查更换。

所以对“装了就不想隔三差五去修”的设备，磁致伸缩更省心。

五、安装维度：看空间和结构

安装上两者差异明显：

• 拉绳：需要一个拉绳盒挂在合适位置，拉绳引出并拉直到运动件上。需要在边缘固定，对安装空间要求相对灵活。
• 磁致伸缩：需要测杆（或波导丝）伸入运动路径，不管是内置到油缸、还是外置安装在旁，都要保证测杆和运动方向一致。

如果空间受限、又想省地方，拉绳更灵活；如果能装测杆、又想要高精度，磁致伸缩更合适。

六、应用边界一览表

七、能不能互相替换？

这是很多人关心的实际问题。答案是：看应用要求，不能盲目换。

• 如果原来是拉绳、精度要求不高、行程大，想换成磁致伸缩：如果安装空间能放下测杆、且预算够，可以换，能提升精度和寿命。但如果空间受限、或行程太大，就不一定方便。
• 如果原来是磁致伸缩、精度要求高，想换成拉绳：通常会降低精度，除非应用对精度要求不高、且想省成本或省空间，才值得换。
• 替换前务必核对量程、安装尺寸、输出信号、精度要求是否兼容，否则换上去可能读数对不上、或装不上。

八、结语：按需选型，别为概念买单

拉绳和磁致伸缩，没有绝对的好坏，只有适不适合。拉绳胜在行程大、紧凑、便宜；磁致伸缩胜在精度高、寿命长、免维护。把行程、精度、寿命、安装、成本这五个维度放到你的真实应用里去权衡，就能做出最合适的选型。想替换时，先核对量程、安装和精度，别盲目升级或降级。

最后补充一个实际决策时的常见误区：很多工程师认为“拉绳便宜，所以先用拉绳，将来不够准再换磁致伸缩”。这个思路看似稳妥，实际操作却常常踩坑——因为两种传感器的安装方式、量程范围、输出信号、甚至安装孔位往往完全不同，后期替换往往意味着要重新开安装在、改支架、改接线，甚至要停线改造，改造成本远高于两种传感器本身的价差。所以在项目规划阶段，就应该按远期精度和可靠性的真实需求一次性选对，避免“先用便宜的顶着、后面再折腾换”的被动局面。真正靠谱的做法，是把你设备未来几年可能触及的精度上限、环境条件都提前想清楚，再倒推当下该选哪一档，通常不会后悔。
