产品文字说明
本安防爆位移传感器是经国家低压防爆电器质量检验检测中心 （辽宁）检测，并取得了“防爆合格证”，防爆标志为Ex ia IIC T6 Ga；Ex ia IIIC T200 80℃ Da 防爆合格证号为CLEX25. 4381X，有效期至2030年

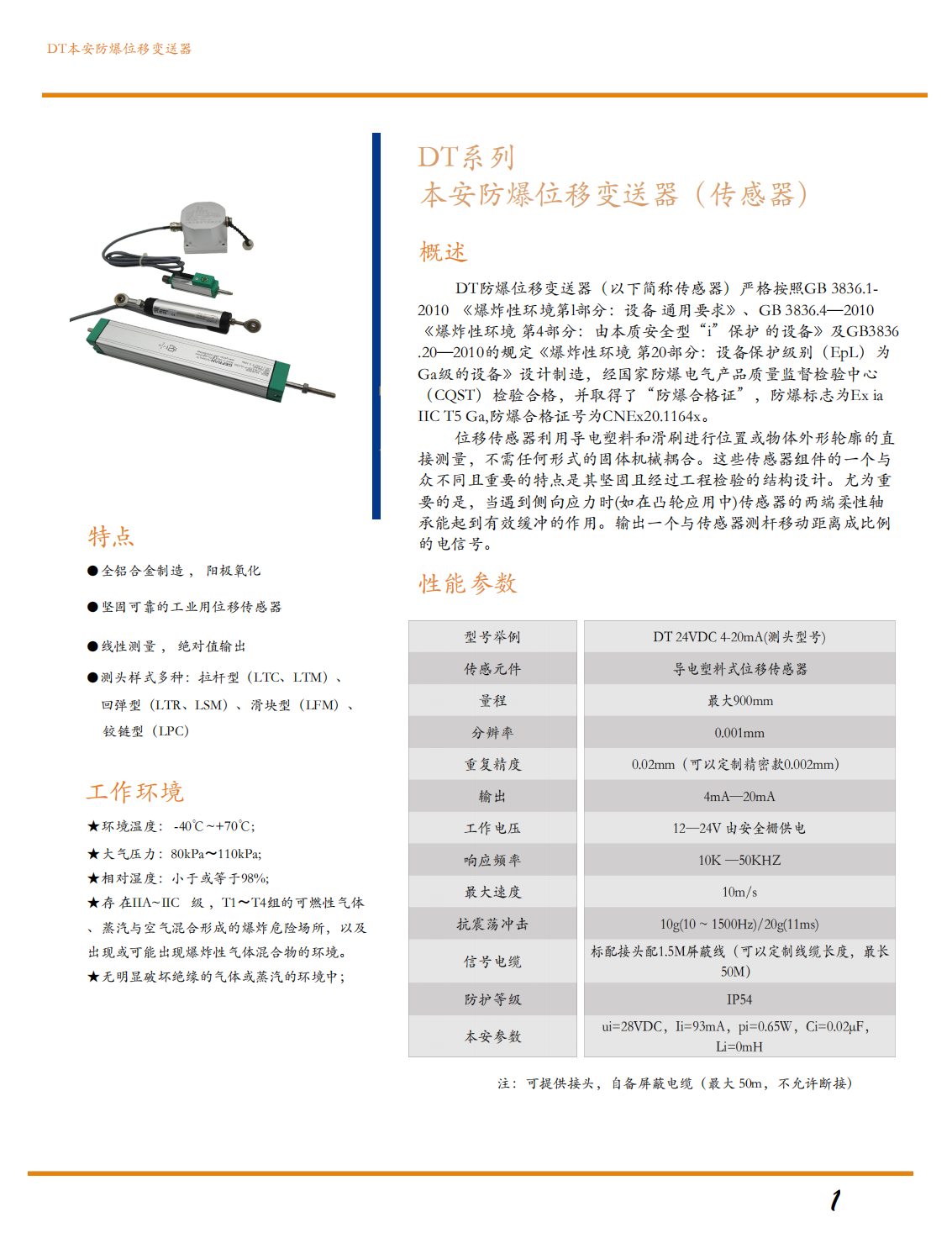

产品概述
本安防爆拉杆式位移变送器（传感器）通过拉杆连动内部精密测量元件，将直线位移转换为标准工业电信号。产品采用本质安全型"i"保护设计，可在石油、化工、燃气等爆炸性危险环境中安全运行，广泛用于油缸、阀门及工程机械的位置反馈。
拉杆在复位机构作用下回收，带动测量元件输出与位移成比例的模拟量或数字量信号，结构可靠，适合频繁往复的工业场合。
主要特点
- 本安防爆：防爆标志 Ex ia IIC T6 Ga
- 拉杆复位：结构简洁、回缩平稳
- 高精度：线性度优，重复性好
- 多种输出：4-20mA / 0-10V / RS485 可选
- 坚固防护：IP65/IP66 外壳，适应恶劣环境
技术参数
| 项目 | 参数 |
|---|---|
| 测量原理 | 精密电位计 / 磁敏感应（拉杆式） |
| 防爆标志 | Ex ia IIC T6 Ga |
| 测量量程 | 多档可选 |
| 线性度 | ≤ ±0.1% ~ ±0.25% FS |
| 输出信号 | 4-20mA / 0-10V / RS485 |
| 供电电压 | DC 24V（本安回路） |
| 工作温度 | -25℃ ~ +80℃ |
| 防护等级 | IP65 / IP66 |
应用领域
防爆场合液压缸行程、阀门开度、工程机械臂位、闸门与执行机构位置反馈。

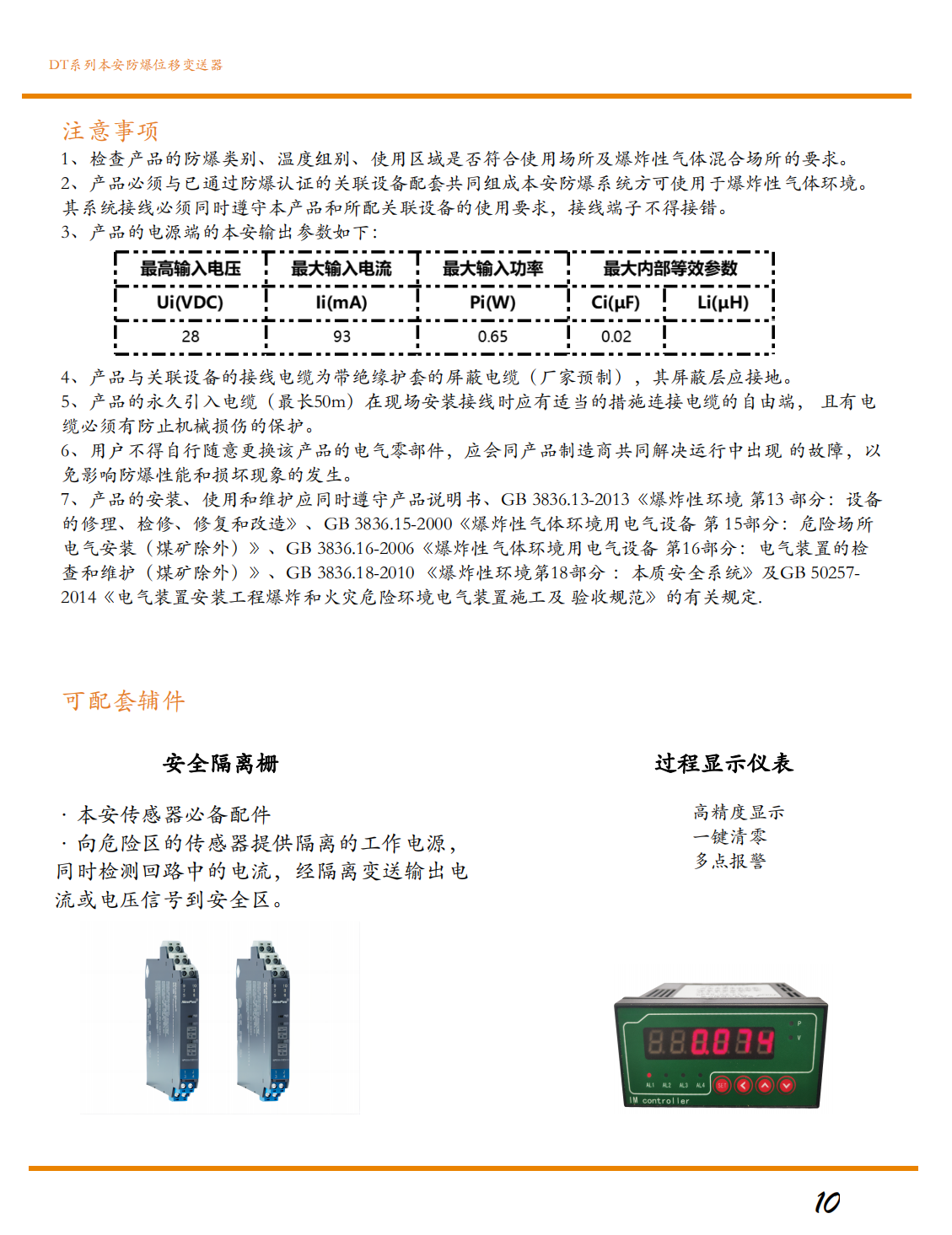

安装注意事项

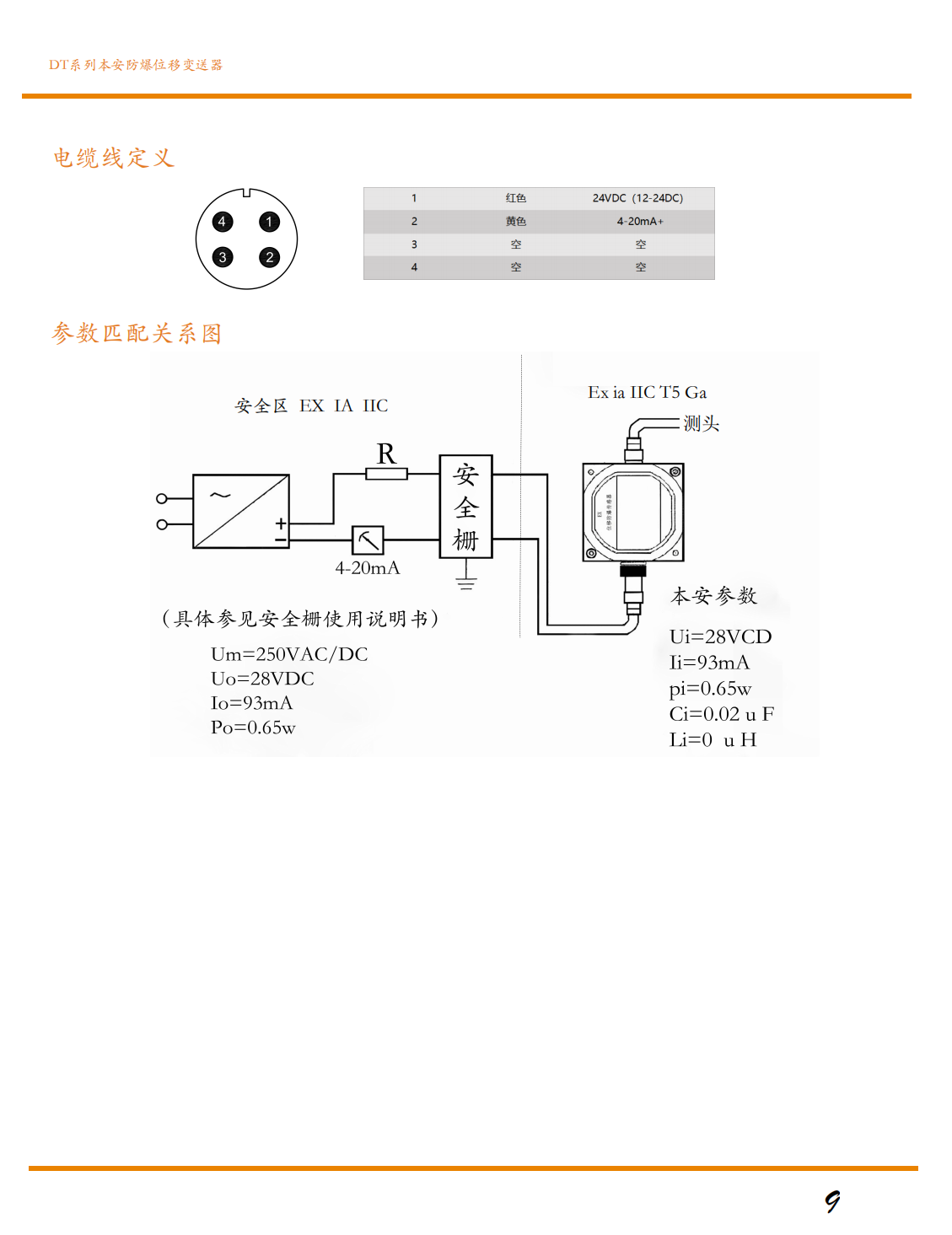

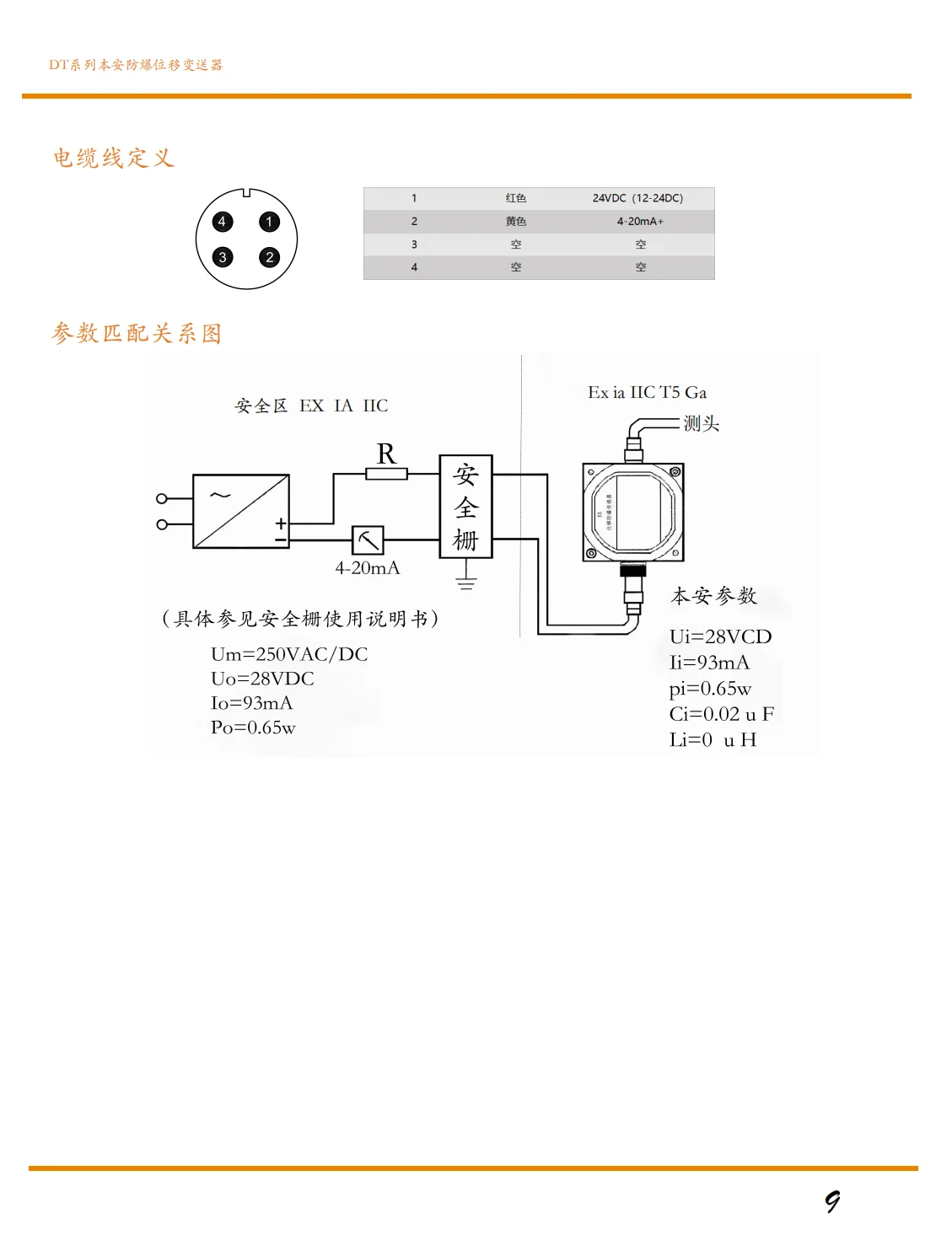

须与安全栅等本安关联设备配套，由具备资质人员按防爆电气规范安装，严禁在危险场所带电开盖或改线；信号线采用屏蔽电缆并单端接地；拉杆运动方向应与机械运动方向一致，避免偏载与侧向冲击。
外壳防护 IP 等级标准
IP 等级由两个数字组成，第一个数字表示防尘、防止外物侵入等级，第二个数字表示防湿气、防水侵入的密闭程度。
| 数字 | 防尘 / 防止外物侵入等级 |
|---|---|
| 4 | 防止大于 1.0mm 的固体外物侵入 |
| 5 | 侵入的灰尘量不会影响电器的正常运作 |
| 6 | 完全防止外物及灰尘侵入 |
| 数字 | 防湿气、防水侵入的密闭程度 |
|---|---|
| 0 | 对水及湿气无特殊的防护 |
| 5 | 防止来自各方向由喷嘴射出的水侵入电器而造成损坏 |
| 6 | 防止来自各方向由强力喷射的水侵入电器而造成损坏 |
| 7 | 电器浸在水中一定时间或水压一定的标准以下，可确保不因侵水而造成损坏 |
在石油、化工、粉尘等危险环境中，传感器常与水和粉尘接触，因此应选择适当的防护等级。本安防爆产品外壳通常可达 IP65/IP66，以满足严苛环境的防护需求。
