产品文字说明

DT防爆位移变送器（以下简称传感器）设备保护级别（EpL）为Ga级的设备》设计制造，经国家低压防爆电器质量检验检测中心（辽宁）检测，并取得了“防爆合格证”，防爆标志为Ex ia \r\nIIC T6 Ga；Ex ia IIIC T200 80℃ Da 防爆合格证号为CLEX25. \r\n4381X

产品概述

本安防爆滑块型位移变送器（传感器）是易测电气面向石油、化工、燃气、制药等爆炸性危险环境开发的直线位移测量产品。产品采用本质安全型"i"保护设计，将机械滑块位移通过精密传感元件转换为标准工业电信号，可在存在爆炸性气体或粉尘的场所安全使用。

滑块沿导轨平稳滑动，带动内部测量元件输出与位移成比例的模拟量或数字量信号，适合阀门、闸门及各类执行机构的位移/位置反馈。

主要特点

本安防爆：防爆标志 Ex ia IIC T6 Ga，适用于爆炸性气体环境
滑块导向：运动平稳、摩擦小，适合高频次往复测量
高精度：线性度优，重复性好
多种输出：4-20mA / 0-10V / RS485 可选
坚固外壳：不锈钢/合金材质，防护等级 IP65/IP66

技术参数

项目	参数
测量原理	精密电位计 / 磁敏感应（滑块型）
防爆标志	Ex ia IIC T6 Ga
测量量程	多档可选（如 0-300mm）
线性度	≤ ±0.1% ~ ±0.25% FS
输出信号	4-20mA / 0-10V / RS485
供电电压	DC 24V（本安回路）
工作温度	-25℃ ~ +80℃
防护等级	IP65 / IP66

应用领域

石油、化工、燃气等防爆场合的阀门与闸门开度检测、执行机构位置反馈、危险区域液位与位移监测、制药与粮食加工粉尘环境。

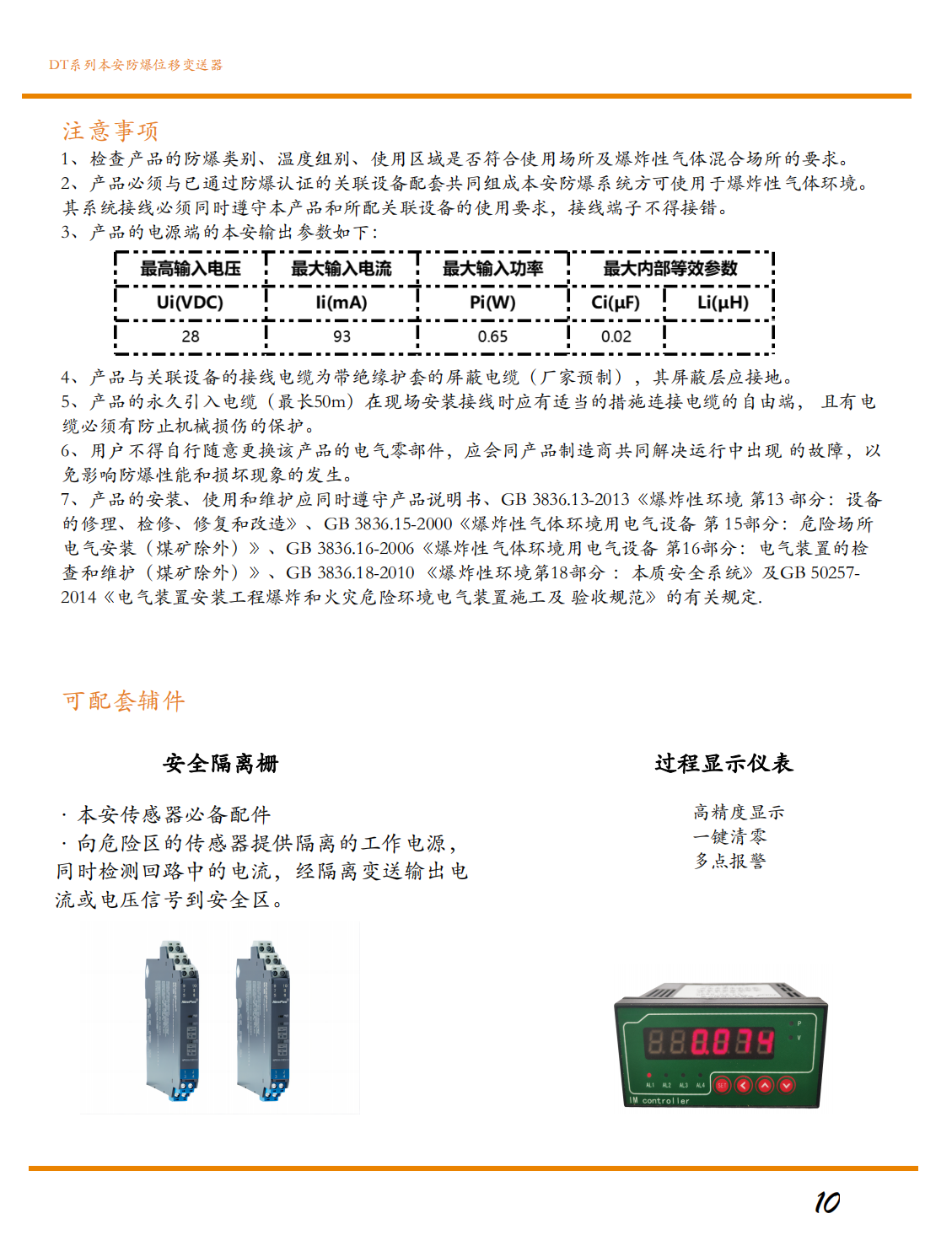

安装注意事项

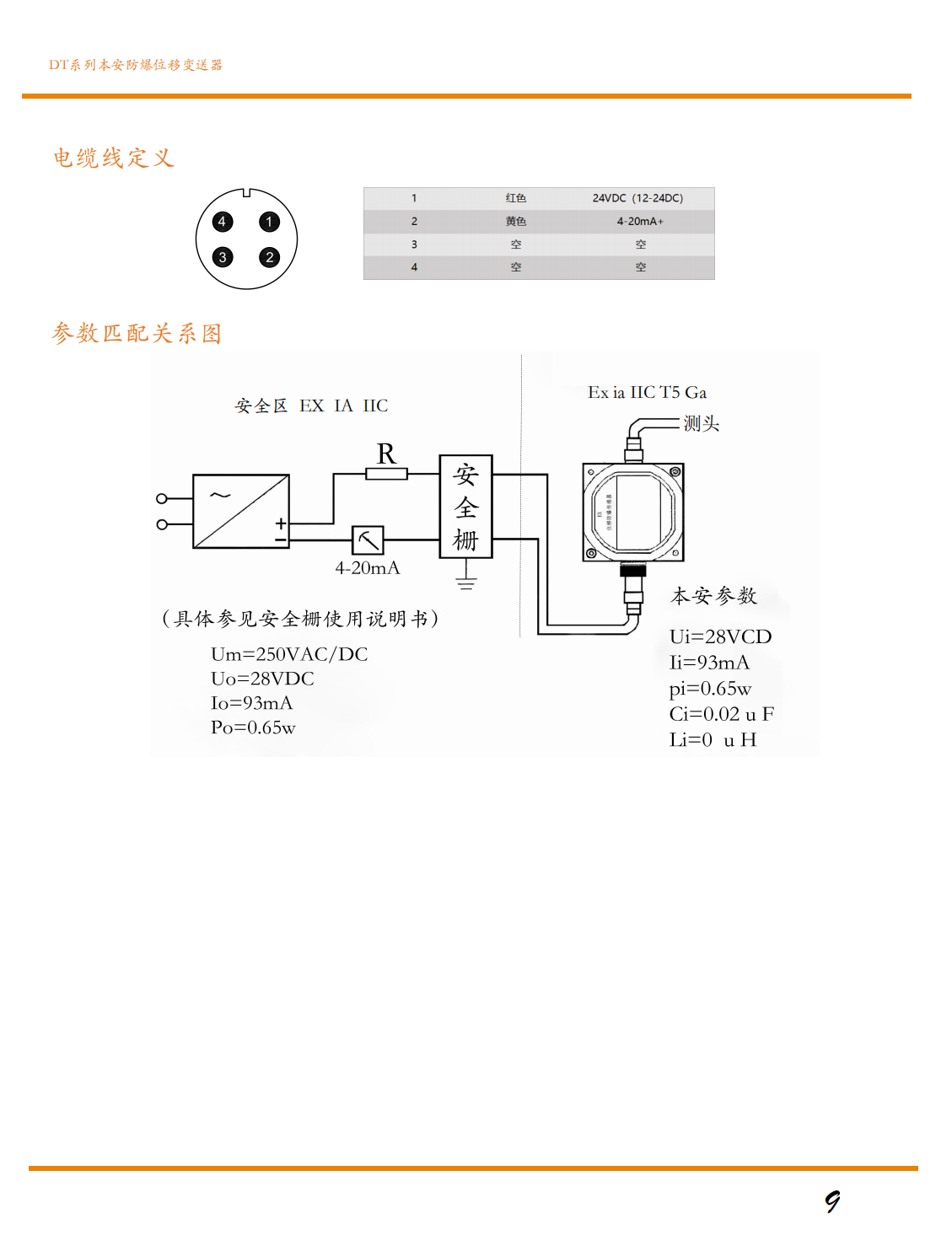

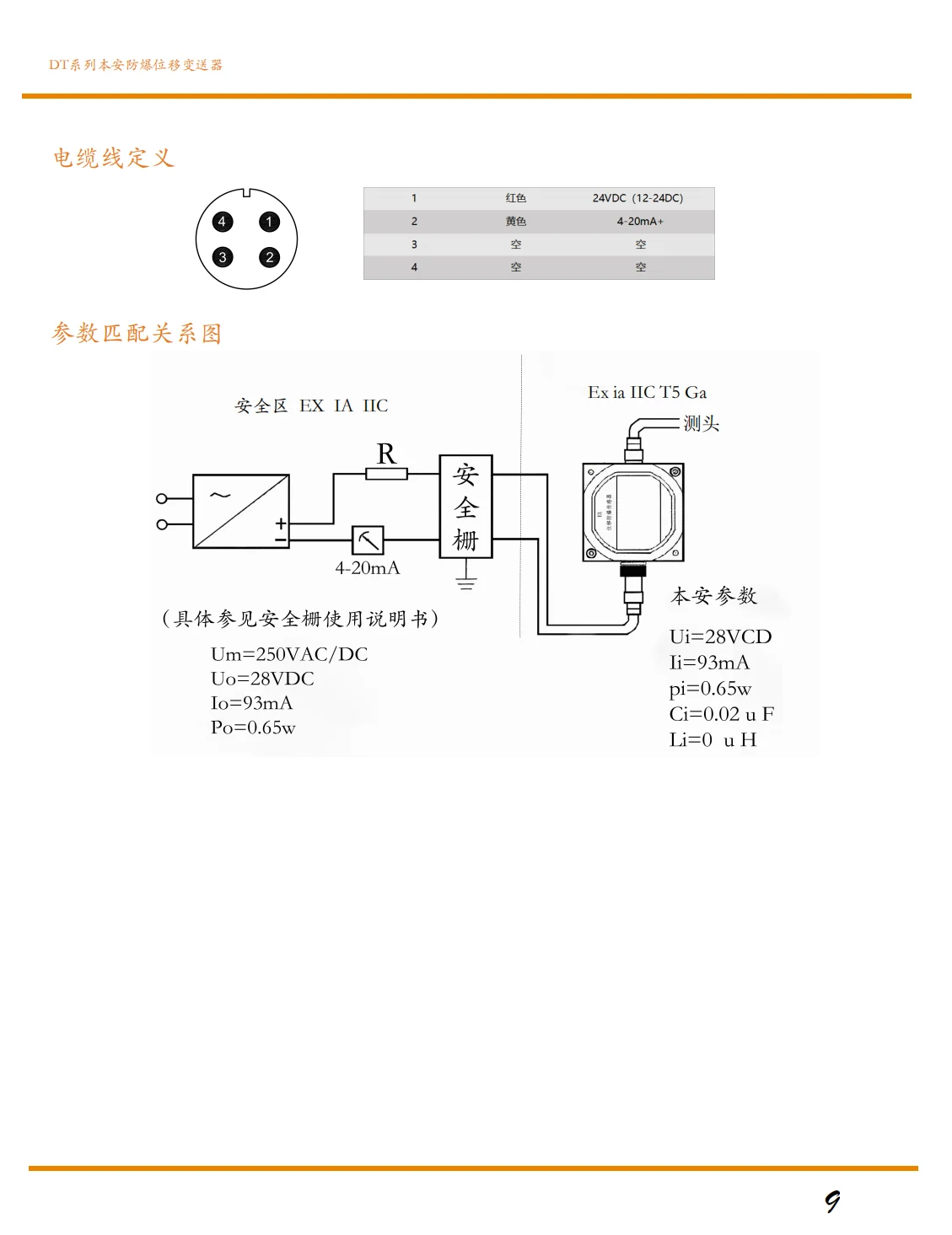

本安系统必须与经过认证的关联设备（安全栅）配套使用，确保本安回路能量受限；安装与接线须由具备资质人员按防爆电气规范操作，严禁在危险场所带电开盖。信号线建议使用屏蔽电缆并单端接地；传感器应在额定行程内工作并预留缓冲。

外壳防护 IP 等级标准

IP 等级由两个数字组成，第一个数字表示防尘、防止外物侵入等级，第二个数字表示防湿气、防水侵入的密闭程度。

数字	防尘 / 防止外物侵入等级
4	防止大于 1.0mm 的固体外物侵入
5	侵入的灰尘量不会影响电器的正常运作
6	完全防止外物及灰尘侵入

数字	防湿气、防水侵入的密闭程度
0	对水及湿气无特殊的防护
5	防止来自各方向由喷嘴射出的水侵入电器而造成损坏
6	防止来自各方向由强力喷射的水侵入电器而造成损坏
7	电器浸在水中一定时间或水压一定的标准以下，可确保不因侵水而造成损坏

在石油、化工、粉尘等危险环境中，传感器常与水和粉尘接触，因此应选择适当的防护等级。本安防爆产品外壳通常可达 IP65/IP66，以满足严苛环境的防护需求。
