CANopen是什么

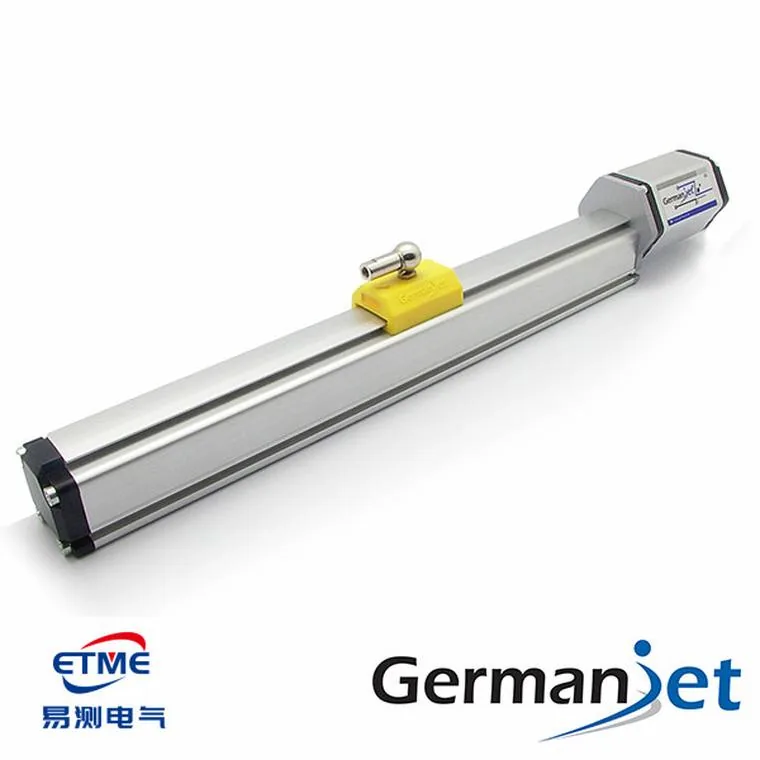

CANopen是基于控制器局域网CAN的高层应用协议，最早用于汽车，后来在工业现场广泛用于传感器、执行器和驱动器的联网。位移传感器带上CANopen接口，能在一个总线上挂很多台，共享CAN的抗干扰优势，适用于电磁环境复杂的现场。它用两根线就能把几十台设备连起来，接线省、成本低，在工程机械、挤出机、注塑机这类环境杂、设备多的场合很受欢迎。
通讯模型
CANopen用对象字典管理参数和数据。每个设备有唯一节点号(1-127)，通过三大通讯机制交换数据：PDO用于过程数据传输，实时性强；SDO用于读写参数，非实时；还有网络管理指令负责节点启停和心跳监测。位置值通过PDO周期性发送或事件触发，响应很快。对象字典是CANopen的核心，位移值、状态、诊断都放在里面，通过索引和子索引访问，理解它就能灵活读取各类数据。
核心优势
CAN本身靠差分信号和仲裁机制工作，抗干扰强，线缆要求相对低，成本便宜；支持多主站和广播，方便把多台位移传感器、编码器、驱动器串在同一条线上；节点断线能及时发现(心跳丢失)。缺点是带宽有限，不适合大数据量或极高刷新率场合。所以CANopen适合节点多、但单个数据量不大、又强调抗干扰的场合，比如多轴位置同步、分布式I/O。
接线与终端电阻
CAN总线用双绞线，分CANH和CANL，手拉手串接，两端各接120欧姆终端电阻，否则信号反射会导致通讯丢包。总长和节点数有限制，一般不超过1公里、不超过一定节点数。屏蔽层要单端接地。接线时CANH、CANL不能接反，终端电阻只有在总线两端才接，中间的设备不要接，这是最常见的错误。波特率越高距离越短，要按现场实际距离选择合适的波特率。
典型应用

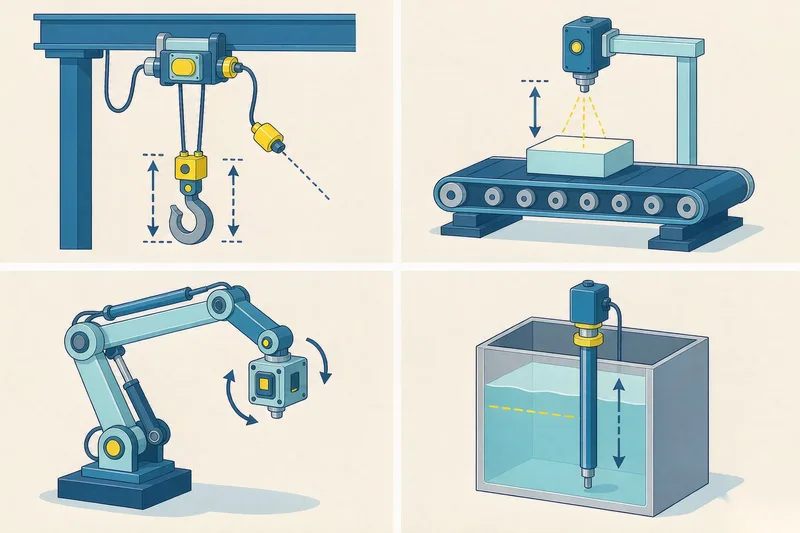

在注塑机、起重机、工程机械、AGV这种干扰大、设备多的场合，CANopen位移传感器很常见。它和驱动器、液压阀共用一条总线，减少线束，抗振动耐油污。配置节点号和波特率后，通过对象字典就能读到位移、诊断和状态，维护方便。因为它省线、抗振、抗干扰，所以特别适合那些空间紧凑、布线困难、又不能有太多线缆的移动设备上，一台台设备串起来就能协同工作。
实用调试经验
CANopen现场最常见的问题是终端电阻没接对或节点号冲突。建议先逐台配置，用CAN调试工具扫一遍，确认每台设备的节点号和波特率都正确，再接入主站。总线长度和节点数超出上限时，速度要降低或用中继。位移数据通过PDO映射到主站后，要在主站里按对象字典的索引读出正确数值。因为是广播式通讯，一台设备掉线不会影响整条总线，但要靠心跳监测及时发现问题。只要接线、终端电阻、节点号都对，CANopen位移传感器在干扰大的现场也能稳定工作，多台设备协同运行非常可靠。
