产品文字说明
拉绳位移传感器特别适合直线导轨系统，液压气缸系统、试验机、伸缩系统，仓储位置定位，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械等相关尺寸测量和位置控制，特别适合电液伺服液压万能试验机的控制。完全可以替代光栅尺，其它应用场合可以定制，完全可以实现低成本的高精度测量。
产品概述
EPS-M 拉绳位移传感器（支架安装式）为紧凑型直线位移测量设备，量程 0-2500mm，体积小巧、安装简单。可选电压、电流、RS485 及脉冲多种输出方式，最高分辨率 0.05mm，配合金属拉绳与铝合金壳体，适用于直线导轨、液压气缸、试验机、仓储位置定位等场景的拉伸式位置测量。
技术特点
- 支架安装式设计，体积小巧、安装简单，适合紧凑使用环境
- 量程 0-2500mm 可选，输出信号支持电压 0.5-4.5V、0-5V、0-10V、RS485、电流 4-20mA（两线制/三线制）
- 脉冲信号支持 200P/R、400P/R、600P/R、1000P/R、2000P/R
- 分辨率最高 0.05mm，线性度 ±0.05%F.S.，重复精度 ±0.05%F.S.
- 供电 12-24V DC，防护等级 IP65，工作温度 -20~+70℃
- 铝合金外壳，拉绳耐腐蚀，适配多种牵引头（M6 内螺纹、球头、插杆）
- 可替代光栅尺实现低成本高精度测量

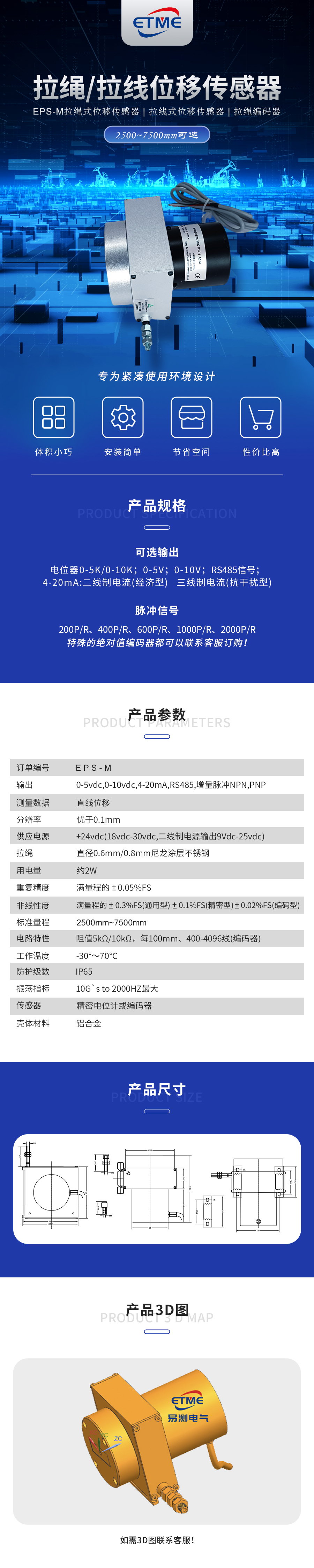

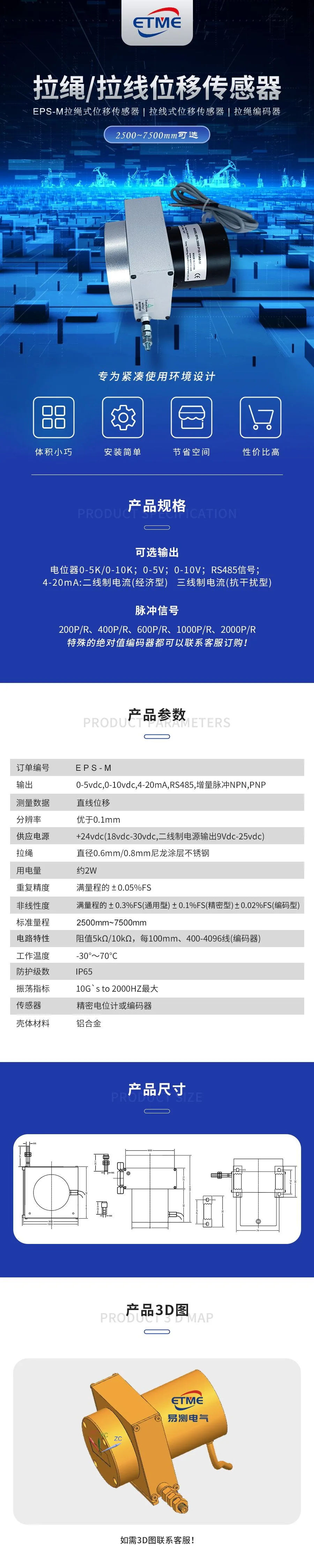

性能规格
EPS-M 拉绳位移传感器（支架安装式）技术规格：量程 0-2500mm 可选；输出信号 电压 0.5-4.5V DC、0-5V、0-10V、RS485 接口，电流 4-20mA（两线制/三线制）；脉冲信号 200P/R、400P/R、600P/R、1000P/R、2000P/R；分辨率最高 0.05mm；重复精度 ±0.05%F.S.；线性度 ±0.05%F.S.；供电 12-24V DC；防护等级 IP65；工作温度 -20~+70℃；外壳材料 铝合金，拉绳耐腐蚀。为紧凑使用环境设计，体积小巧、安装简单，适用于 0-2500mm 位置测量。
| 项目 | 参数 |
|---|---|
| 量程 | 0-2500mm 可选 |
| 输出信号 | 电压 0.5-4.5V DC、0-5V、0-10V、RS485 接口，电流 4-20mA（两线制/三线制） |
| 脉冲信号 | 200P/R、400P/R、600P/R、1000P/R、2000P/R |
| 分辨率 | 最高 0.05mm |
| 重复精度 | ±0.05%F.S. |
| 线性度 | ±0.05%F.S. |
| 供电 | 12-24V DC |
| 防护等级 | IP65 |
| 工作温度 | -20~+70℃ |
| 外壳材料 | 铝合金，拉绳耐腐蚀 |
产品图纸与技术资料

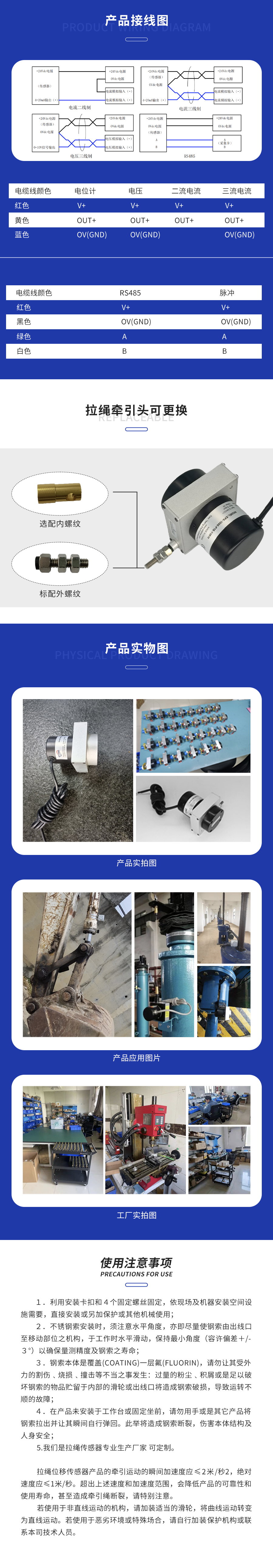

EPS-M 拉绳接线与注意事项：采用标准引脚定义，包含供电正负、信号输出（电压/电流/脉冲）及抗电磁干扰、过流保护接线。拉绳牵引头支持 M6 内螺纹、球头、插杆可更换，适配不同安装结构。设备防尘防护到位，采用金属拉绳与铝合金壳体，适用于直线导轨系统、液压气缸系统、试验机、仓储位置定位、压力机械等场景的拉伸式位置测量，可替代光栅尺实现低成本高精度测量。
应用场景
EPS-M 拉绳位移传感器特别适合直线导轨系统，液压气缸系统、试验机、伸缩系统，仓储位置定位，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械等相关尺寸测量和位置控制，特别适合电液伺服液压万能试验机的控制。完全可以替代光栅尺，其它应用场合可以定制，完全可以实现低成本的高精度测量。
