磁致伸缩位移传感器内置油缸是常见用法，本文详解三种安装方式和安装步骤。
一、为什么内置油缸
油缸内置磁致伸缩传感器：
- 全封闭，不受外界污染
- 测量活塞杆精确位置
- 比外置式更紧凑
- 不受外界干扰

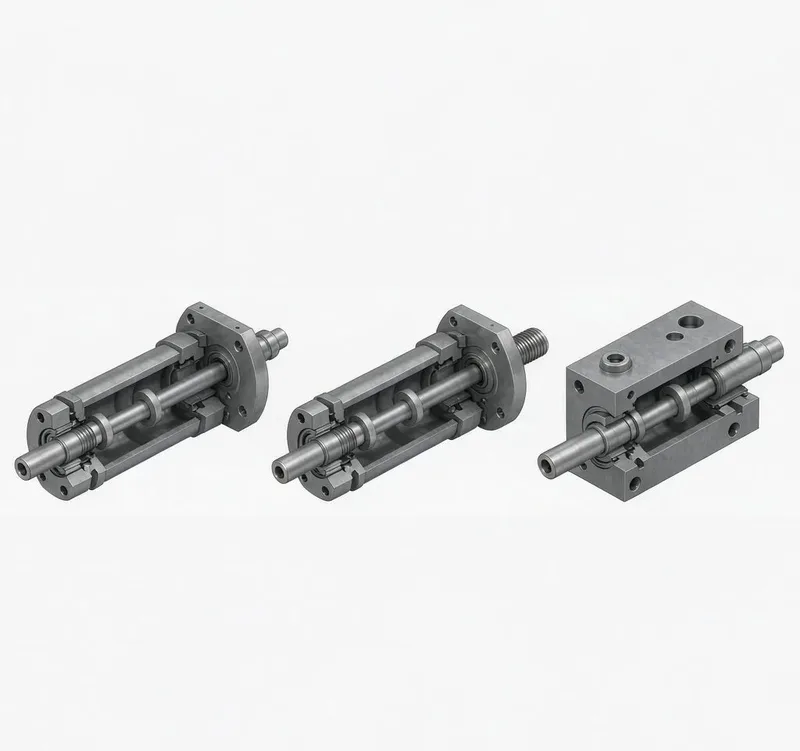

二、三种安装方式
1. 法兰安装（90% 场景）
- 传感器尾部带法兰
- 固定在油缸端盖
- 测杆伸入油缸内部
- 磁环套在活塞上
- 最常用，最可靠
2. 螺纹安装
- 传感器尾部带螺纹
- 拧入油缸端盖螺孔
- 适合小油缸
- 拆卸方便
3. 内置安装（杆式）
- 传感器杆直接插入油缸
- 磁环内置在活塞内部
- 最紧凑
- 适合小直径油缸
三、安装步骤（法兰式）
- 油缸端盖开孔：按传感器外径开安装孔，密封圈槽
- 磁环安装：磁环套在活塞上，磁环开口朝传感器侧
- 传感器固定：传感器从端盖插入，法兰固定螺栓拧紧

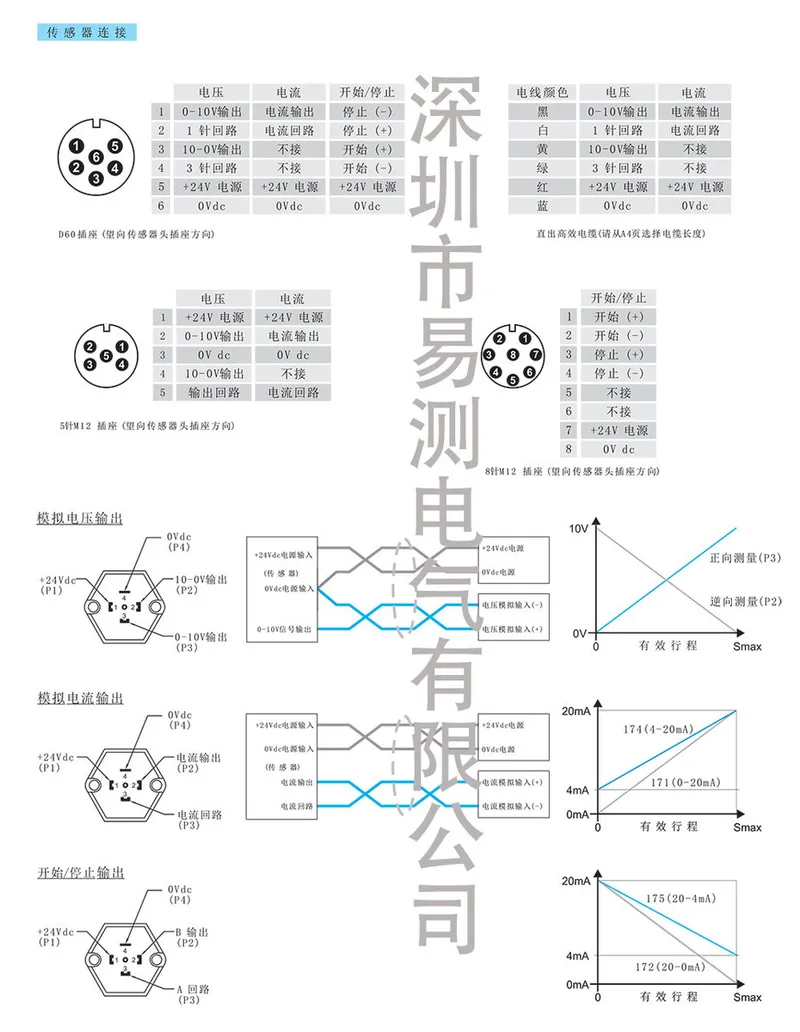

- 接线：航空插头或电缆引出油缸外部

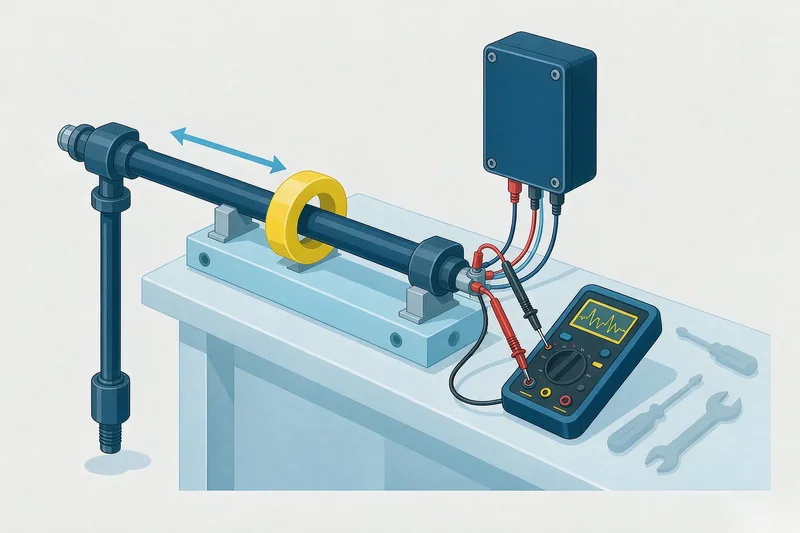

- 调试：活塞杆全行程走一遍，确认输出线性
四、安装注意事项
- 对中：传感器杆与活塞孔对中，偏差 ≤0.5mm
- 密封：O 型圈密封，防止漏油
- 磁环方向：磁环有正反面，装反了测不到
- 行程余量：传感器杆长度比活塞行程长 50mm 以上
- 温度：油缸油温不超过传感器耐温（通常 85℃）
五、常见问题
传感器读不到位置：磁环装反或磁环距传感器太远
读数跳变：油缸内有气泡，排油排气
漏油：密封圈老化，更换 O 型圈
线性不好：传感器杆弯曲，更换
