Germanjet德敏哲EtherCAT磁致伸缩位移传感器

非接触测量高精度多种输出长寿命

产品文字说明

Germanjet德敏哲EtherCAT磁致伸缩位移传感器采用非接触式测量技术，提供高精度、绝对值位移输出，安装方便，消除磨损误差。

产品概述

Germanjet德敏哲EtherCAT磁致伸缩位移传感器采用非接触式磁致伸缩测量技术，提供高精度、直接和绝对值的位移输出。输出 EtherCAT 以太网控制技术，测量数据为直线位移，数据格式 EtherCAT 100 Base-TX 快速以太网，最大传输速度 100 Mbit/s。支持单磁铁与多磁铁测量，满足不同位置测量需求。

技术特点

输出 EtherCAT 以太网控制技术，测量数据为直线位移
数据格式 EtherCAT 100 Base-TX 快速以太网，传输速度 100 Mbit/s
分辨率位移 1-1000μm 可调、速度 1μm/s，重复精度为满量程 ±0.001%，非线性为满量程 ±0.01%
更新时间 0.5ms（500mm 内）至 3.1ms（7600mm 内）
供电 +24Vdc（20.4-28.8V），用电量 80mA，防护等级 IP67，工作温度 -40~75℃
接口 2个 4针 M12 连接器
E102 版本最多能测量 3 个磁铁的位置和速度（位置/速度/状态信息均 32 位）

性能规格

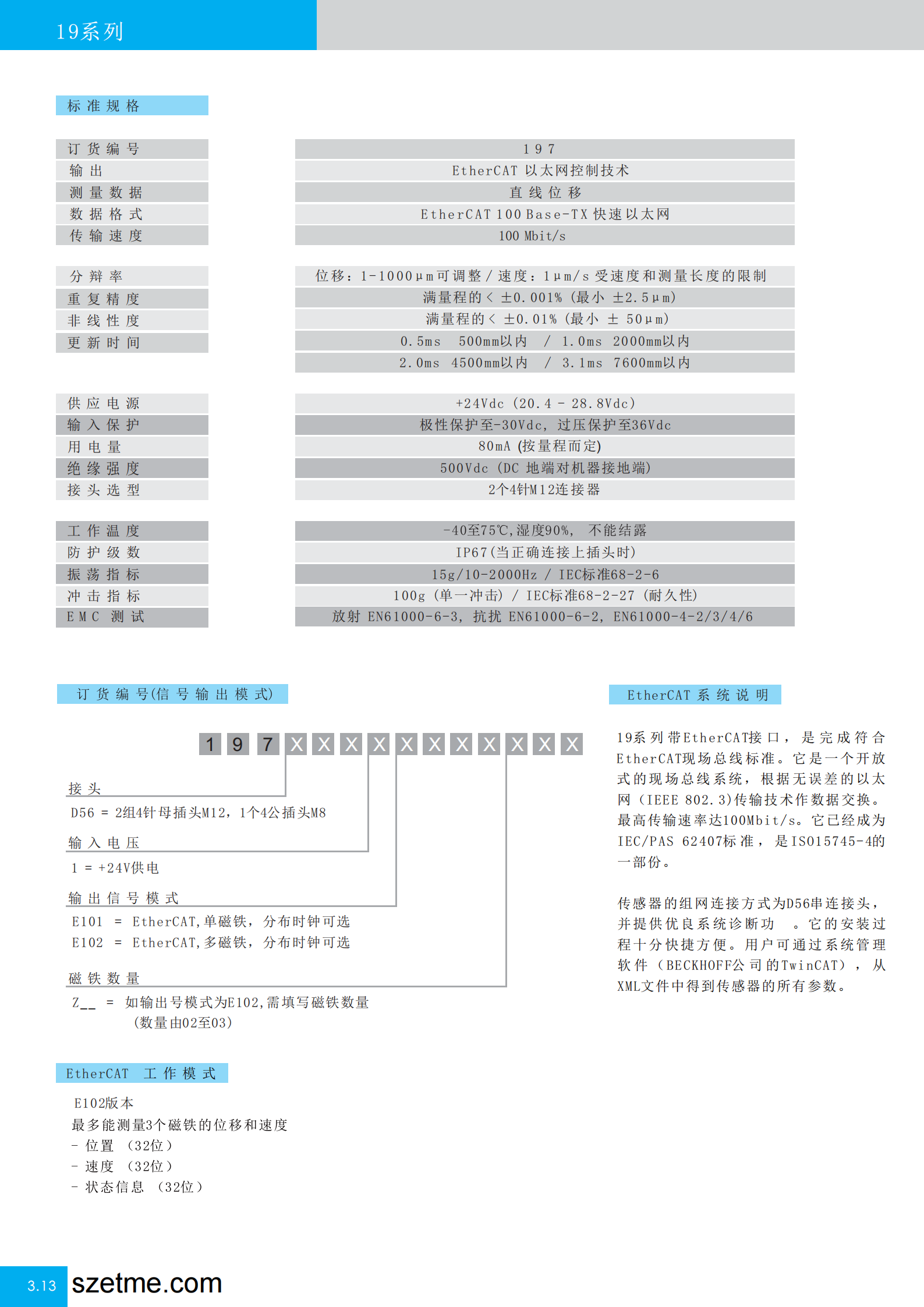

19系列 EtherCAT 标准规格表（订货编号 197）：输出 EtherCAT 以太网控制技术；测量数据直线位移；数据格式 EtherCAT 100 Base-TX 快速以太网，传输速度 100 Mbit/s；分辨率位移 1-1000μm 可调、速度 1μm/s；重复精度为满量程 ±0.001%；非线性为满量程 ±0.01%；更新时间 0.5ms（500mm 内）至 3.1ms（7600mm 内）；供电 +24Vdc（20.4-28.8V）；用电量 80mA；防护等级 IP67；工作温度 -40~75℃；接口 2个 4针 M12 连接器。订货编号信号输出模式：D56=2组4针母插头M12+1个4针公插头M8，E101=EtherCAT 单磁铁、E102 多磁铁，E102 版本最多能测量 3 个磁铁的位置和速度（位置/速度/状态信息均 32 位）。

项目	参数
订货编号	197
输出	EtherCAT 以太网控制技术
测量数据	直线位移
数据格式	EtherCAT 100 Base-TX 快速以太网
传输速度	100 Mbit/s
分辨率	位移 1-1000μm 可调、速度 1μm/s
重复精度	满量程 ±0.001%
非线性	满量程 ±0.01%
更新时间	0.5ms（500mm 内）至 3.1ms（7600mm 内）
供电	+24Vdc（20.4-28.8V）
用电量	80mA
防护等级	IP67
工作温度	-40~75℃
接口	2个 4针 M12 连接器

产品图纸与技术资料

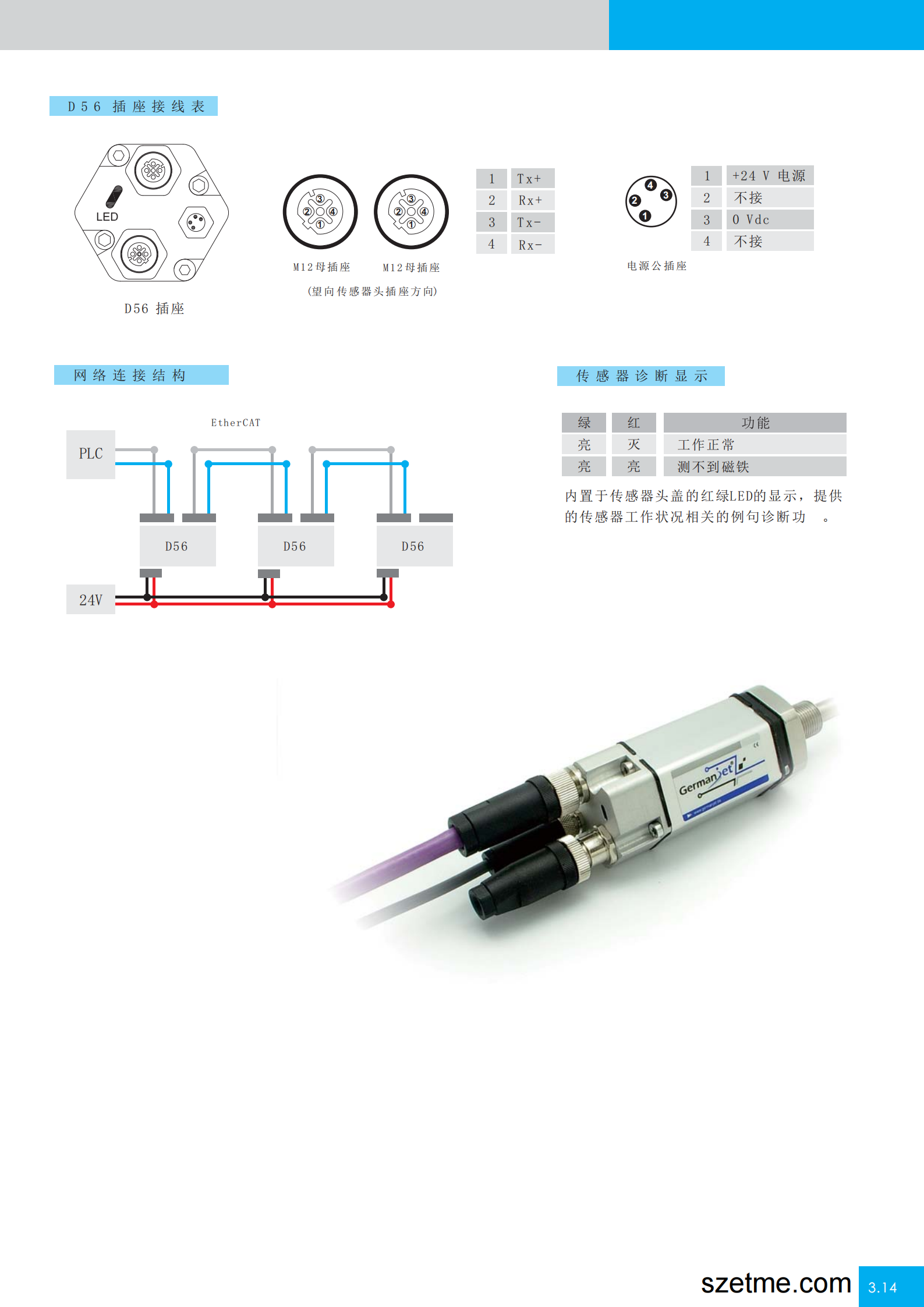

19系列 EtherCAT 插座接线与网络结构：D56 插座接线表（M12 母插座 1=Tx(+) 2=Rx(+) 3=Tx(−) 4=Rx(−)；电源公插 1=+24V 2=不接 3=0Vdc 4=不接）；网络连接结构为 PLC → EtherCAT → D56 菊花链，再由 D56 供电；传感器诊断显示红绿 LED（亮/灭=工作正常，亮/亮=测不到磁铁）。

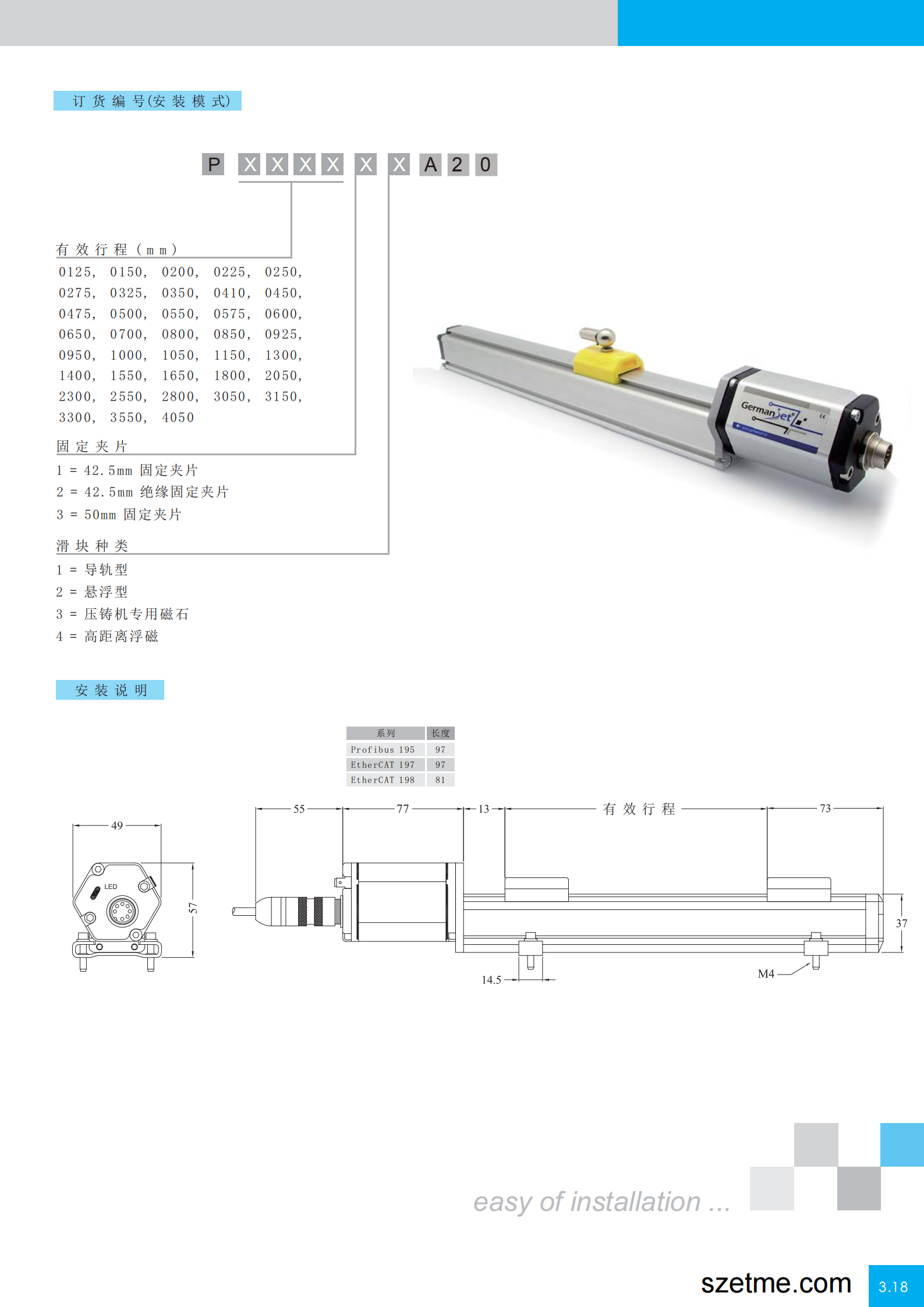

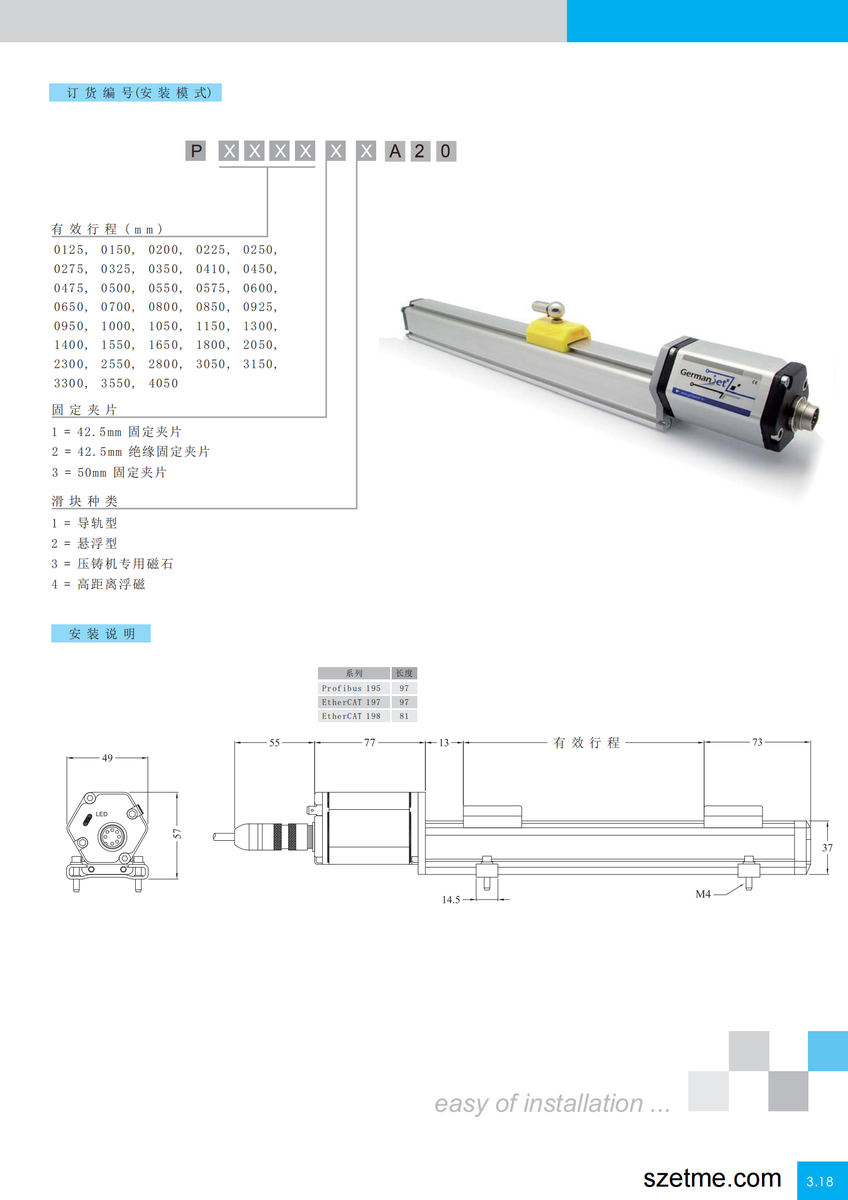

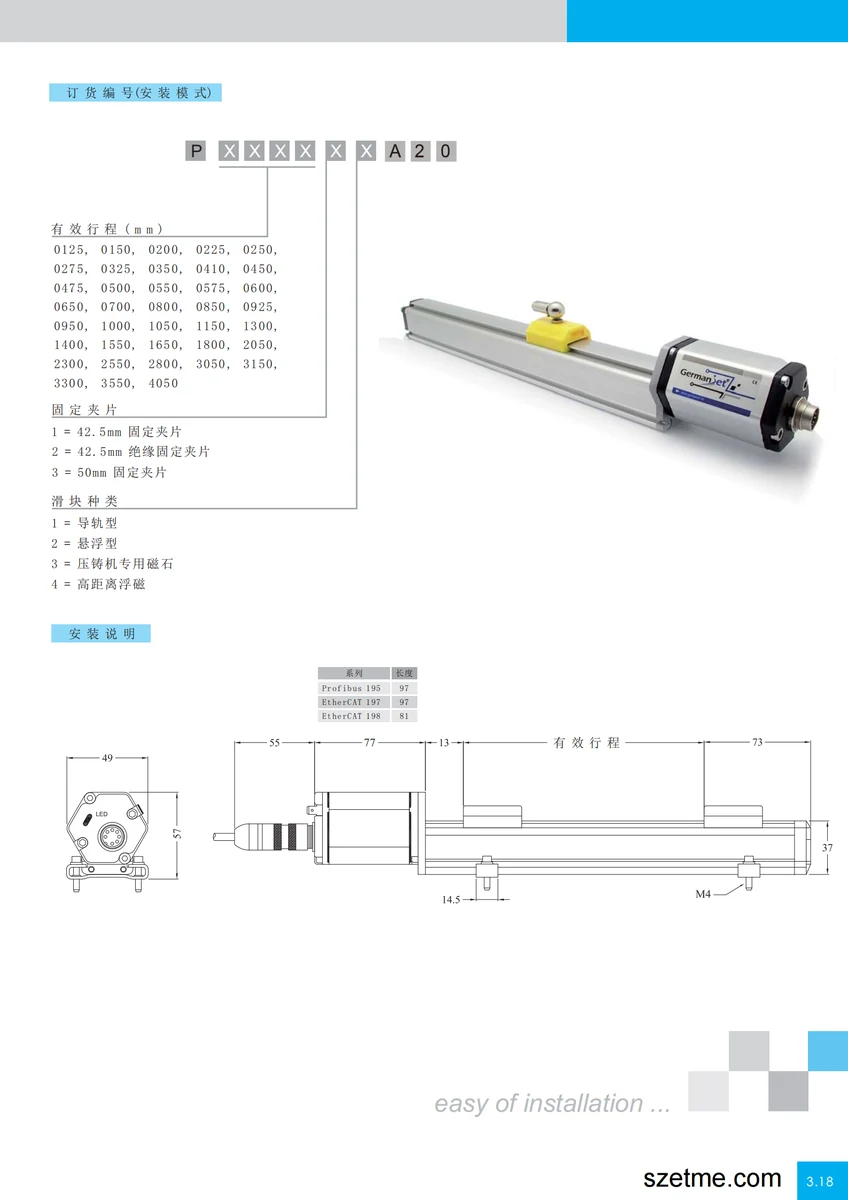

19系列（P 型）订货编号 PXXXXXXXA20：有效行程 mm（0125~4050，每 25mm 递增）；固定夹片 1=42.5mm、2=42.5mm 绝缘、3=50mm；滑块种类 1=导轨型、2=悬浮型、3=压铸机专用磁石、4=高距离浮磁。安装说明：系列 195（Profibus）长度 97、197/198（EtherCAT）长度 97/81，M4 安装，导轨式外置安装。

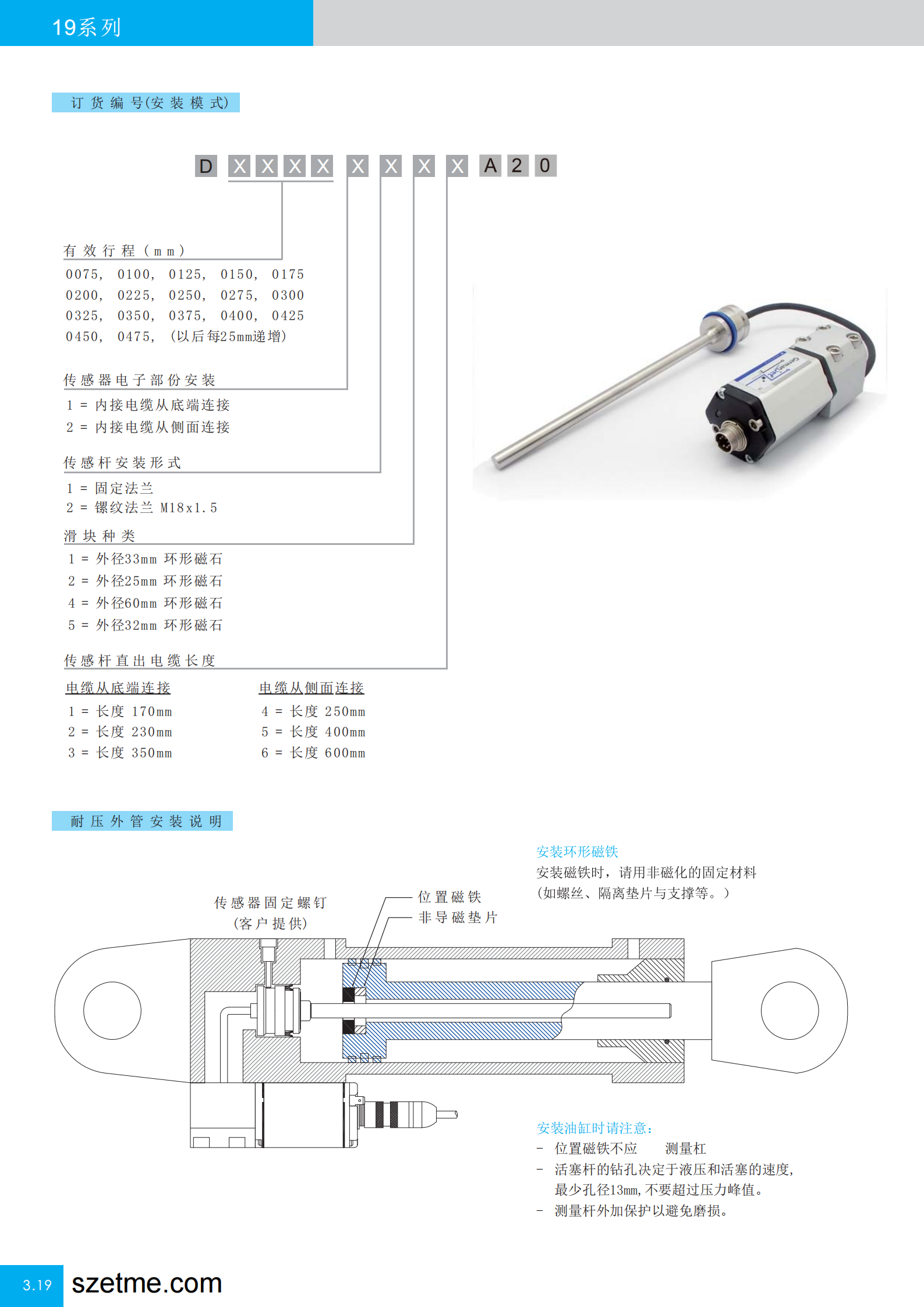

19系列（D 型）订货编号 DXXXXXXXA20：有效行程 mm（0075~0475，每 25mm 递增）；传感器电子部分安装 1=内接电缆从底端连接、2=内接电缆从侧面连接；传感杆安装形式 1=固定法兰、2=螺纹法兰 M18×1.5；滑块种类 1=外径33mm环形磁石、2=外径25mm、4=外径60mm、5=外径32mm；传感杆直出电缆长度底端连接 1=170mm/2=230mm/3=350mm，侧面连接 4=250mm/5=400mm/6=600mm。安装油缸时位置磁铁不应接触测量杆，活塞杆钻孔 13mm，测量杆外加保护以避免磨损。

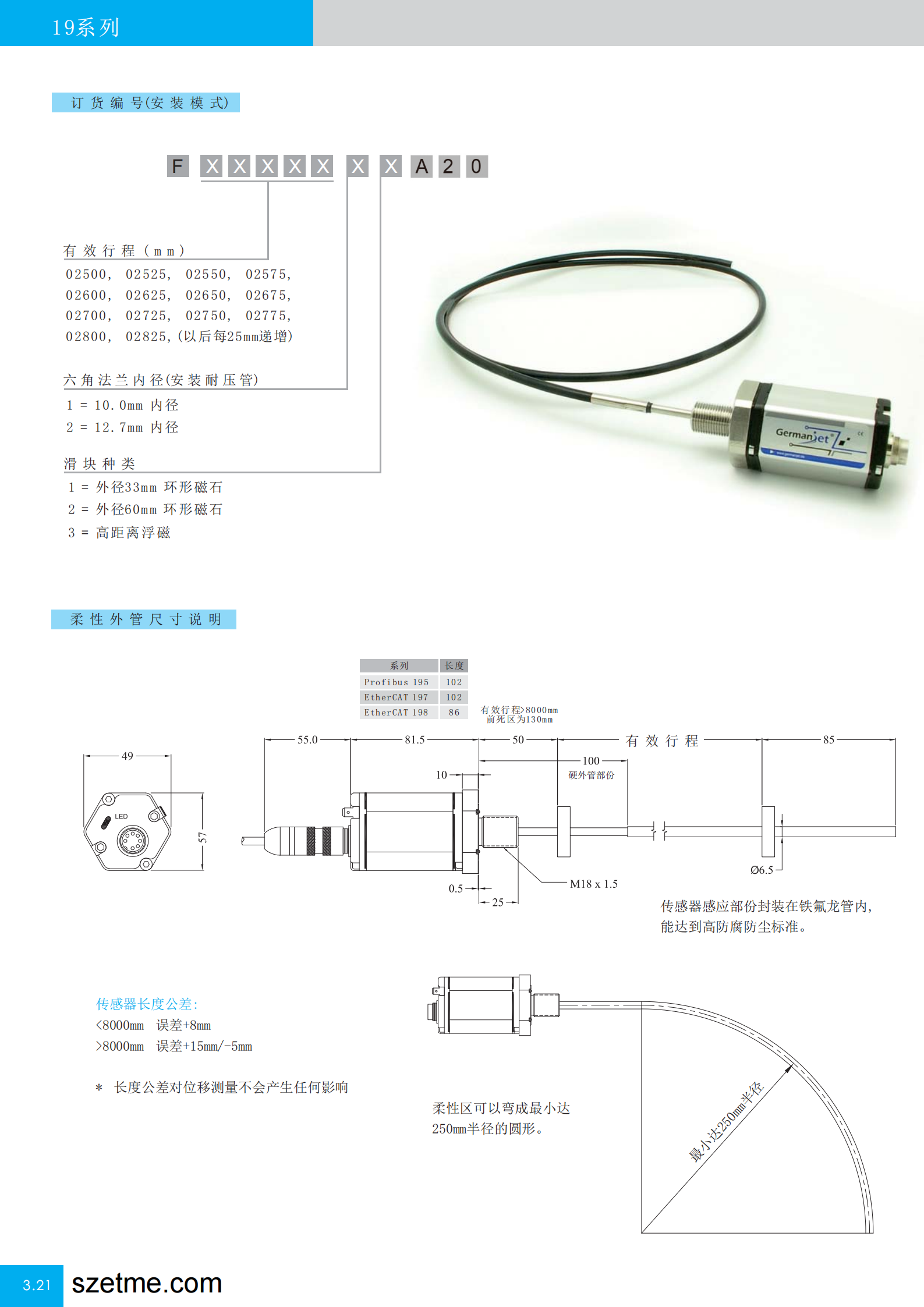

19系列（F 型）订货编号 FXXXXXXXA20：有效行程 mm（02500~02825，每 25mm 递增）；六角法兰内径 1=10.0mm、2=12.7mm；滑块种类 1=外径33mm环形磁石、2=外径60mm、3=高距离浮磁。柔性外管尺寸：系列 195（Profibus）192、197/198（EtherCAT）192/89；柔性区可弯成最小达 250mm 半径的圆形，传感器感应部分封装在铁氟龙管内达高防腐防尘标准；传感器长度 <8000mm 误差+8mm、>8000mm 误差+15mm/−5mm。

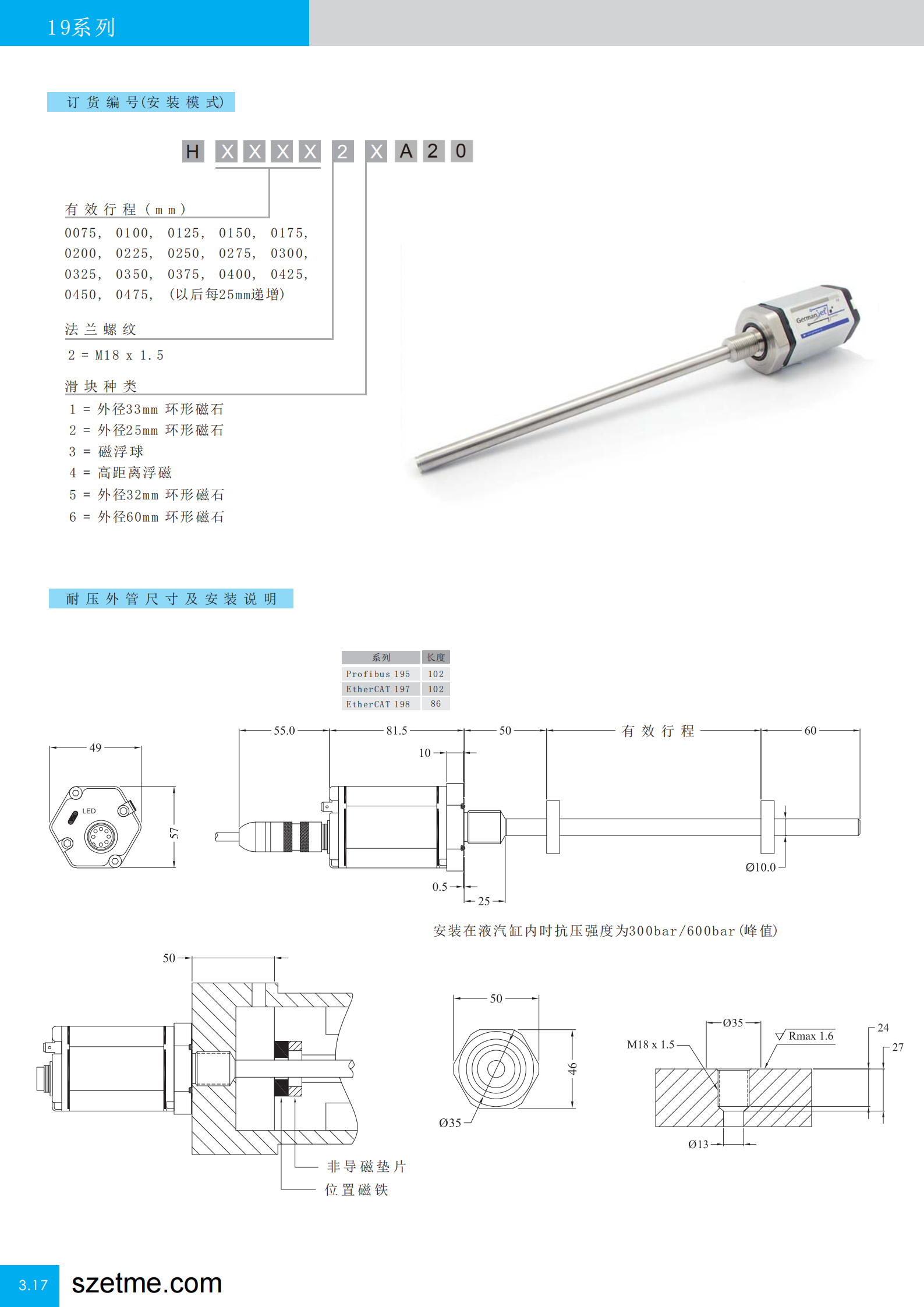

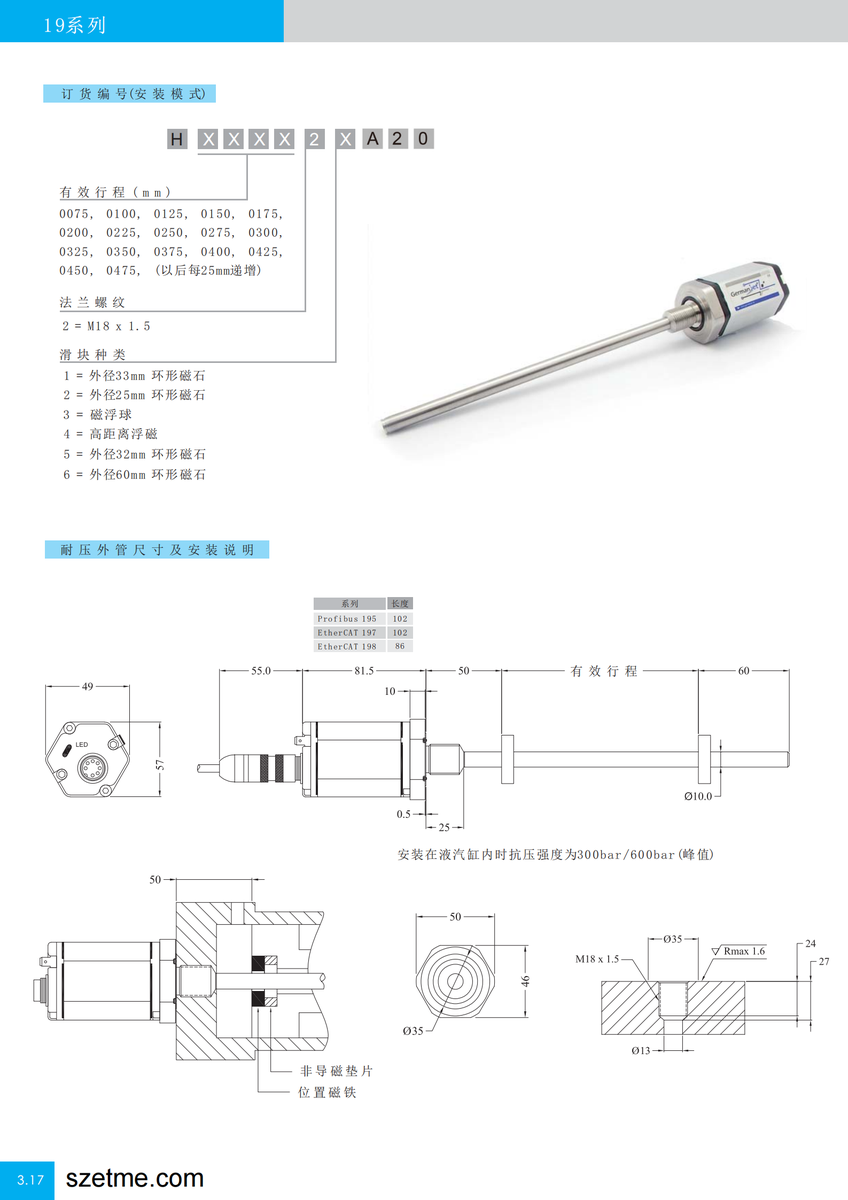

19系列（H 型）订货编号 HXXXXX2XA20：有效行程 mm（0075~0475，每 25mm 递增）；法兰螺纹 2=M18×1.5；滑块种类 1=外径33mm环形磁石、2=外径25mm、3=磁浮球、4=高距离浮磁、5=外径32mm、6=外径60mm。耐压外管抗压强度 300bar/600bar（峰值），螺纹 M18×1.5、安装孔 Φ35，配非导磁垫片与位置磁铁，适用于内置油缸安装。

应用场景

19系列 EtherCAT 磁致伸缩位移传感器适用于对通讯实时性和精度要求高的工业自动化场景，支持单磁铁与多磁铁位置与速度测量，如液压设备、自动化控制、机械制造等需要高精度、快速响应的位置反馈系统。

典型应用场景

注塑机械

液压设备

智能装备

桥梁工程

石油化工

汽车制造
