ETL铰接式磁致伸缩位移传感器

非接触测量高精度多种输出长寿命

产品文字说明

铰接式位移传感器微型轻巧，全不锈钢结构，坚固耐用，绝对位置输出，无须归零，非接触式测量，永不磨损

ETL系列磁致伸缩线性位移传感器采用非接触式测量技术，绝对值输出、无须归零，内置滑块拉杆式，特别适用于工程机械场合。模拟量输出 0~20mADC、4~20mADC、±10VDC、0~10VDC、0~5VDC，量程 50~1500mm，全不锈钢结构坚固耐用。

产品概述

ETL铰接式磁致伸缩位移传感器采用非接触式磁致伸缩测量技术，绝对值输出、无需归零，模拟量输出 0~20mADC、4~20mADC、±10VDC、0~10VDC、0~5VDC。微型轻巧、全不锈钢结构、坚固耐用，内置滑块拉杆式设计，适用于工程机械场合。低功耗设计有效减小系统温漂，测量范围 50~1500mm。

技术特点

绝对值输出、无须归零，非接触式测量、永不磨损
微型轻巧、全不锈钢结构、坚固耐用
高分辨率，模拟量输出16位D/A；非线性度小于满量程的±0.05%；重复精度高于满量程的±0.002%
内置滑块拉杆式，适用于工程机械场合
低功耗设计，有效减小系统温漂
铰链式安装，配关节轴承允许安装有一定偏移量
防护等级 IP67，环境温度 -40℃~+75℃

性能规格

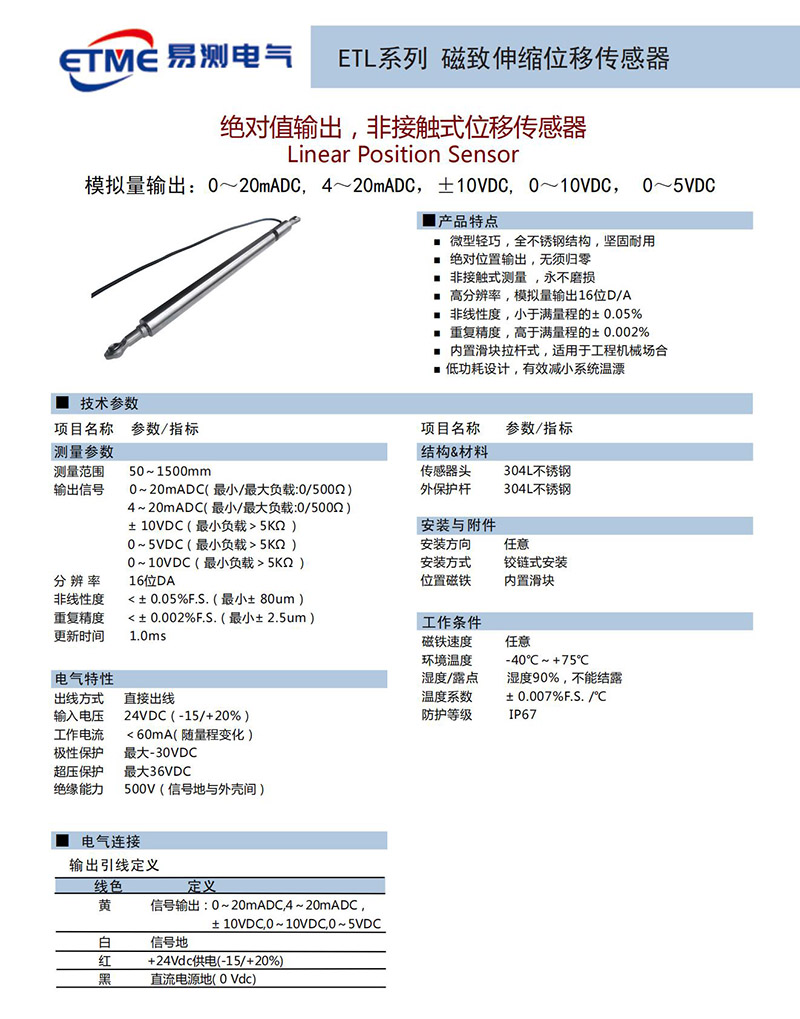

ETL系列磁致伸缩线性位移传感器：绝对值输出、非接触式测量，模拟量输出 0~20mADC、4~20mADC、±10VDC、0~10VDC、0~5VDC。产品特点：微型轻巧、全不锈钢结构、坚固耐用；绝对值输出、无须归零；非接触式测量、永不磨损；高分辨率，模拟量输出16位D/A；非线度小于满量程的±0.05%；重复精度高于满量程的±0.002%；内置滑块拉杆式，适用于工程机械场合；低功耗设计，有效减小系统温漂。技术参数：测量范围 50~1500mm；输出信号 0~20mADC(最小/最大负载:0/500Ω)、4~20mADC(0/500Ω)、±10VDC(最小负载>5KΩ)、0~5VDC(>5KΩ)、0~10VDC(>5KΩ)；分辨率 16位DA；非线度 <±0.05%F.S.(最小±80um)；重复精度 <±0.002%F.S.(最小±2.5um)；更新时间 1.0ms；出线方式直接出线；输入电压 24VDC(-15/+20%)；工作电流 <60mA(随量程变化)；极性保护最大30VDC；超压保护最大36VDC；绝缘能力 500V(信号地与外壳间)；传感器头/外保护杆 304不锈钢；安装方向任意；安装方式铰链式安装；位置磁铁内置滑块；磁铁速度任意；环境温度 -40℃~+75℃；湿度/露点湿度90%，不能结露；温度系数 ±0.007%F.S./℃；防护等级 IP67。电气连接：黄色信号输出(0~20mADC/4~20mADC/±10VDC/0~10VDC/0~5VDC)、白色信号地、红色 +24Vdc供电(-15/+20%)、黑色直流电源地(0 Vdc)。

项目	参数
测量范围	50~1500mm
输出信号	0~20mADC、4~20mADC、±10VDC、0~5VDC、0~10VDC
分辨率	16位DA
非线度	<±0.05%F.S.(最小±80um)
重复精度	<±0.002%F.S.(最小±2.5um)
更新时间	1.0ms
出线方式	直接出线
输入电压	24VDC(-15/+20%)
工作电流	<60mA(随量程变化)
极性保护	最大30VDC
超压保护	最大36VDC
绝缘能力	500V(信号地与外壳间)
传感器头/外保护杆	304不锈钢
安装方式	铰链式安装
位置磁铁	内置滑块
环境温度	-40℃~+75℃
温度系数	±0.007%F.S./℃
防护等级	IP67

产品图纸与技术资料

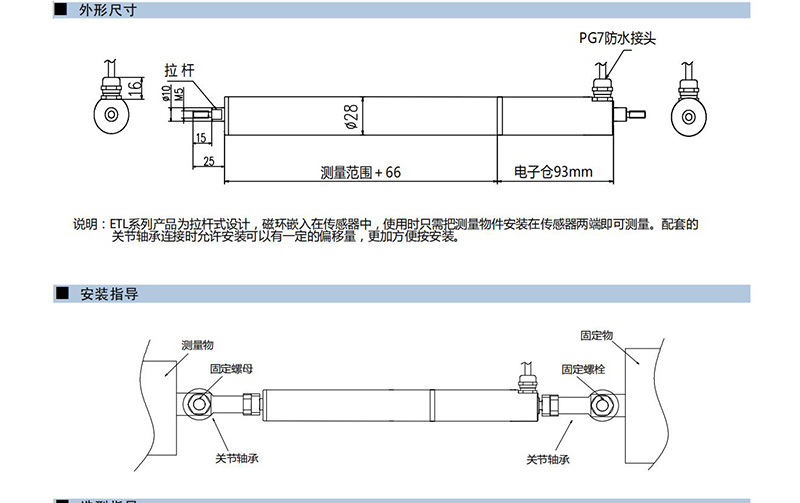

ETL系列磁致伸缩位移传感器外形尺寸：拉杆式设计，传感器头内嵌磁环，磁环嵌入在传感器中，使用时只需把测量物件安装在传感器两端即可测量，配对的关节轴承连接时允许安装可以有一定的偏移量，更加方便按装。外形尺寸：拉杆φ9，安装槽 16，安装孔距 15/25，测量范围+66mm，电子仓93mm，主机直径φ28，尾部PG7防水接头。安装指导：测量物通过固定螺母、关节轴承与传感器拉杆端连接，固定物通过固定螺栓、关节轴承与传感器尾端连接，实现两端铰接式安装，适应工程机械等有微小位移/偏摆的场景。

应用场景

ETL铰接式磁致伸缩位移传感器采用铰链式安装，配关节轴承允许安装有一定偏移量，适应工程机械等有微小位移/偏摆的场景，如工程机械油缸、起重机、挖掘机等需要高精度直线位移测量的场合。

典型应用场景

注塑机械

液压设备

智能装备

桥梁工程

石油化工

汽车制造
