16R系列冗余设计磁致伸缩位移传感器

非接触测量高精度多种输出长寿命

产品文字说明

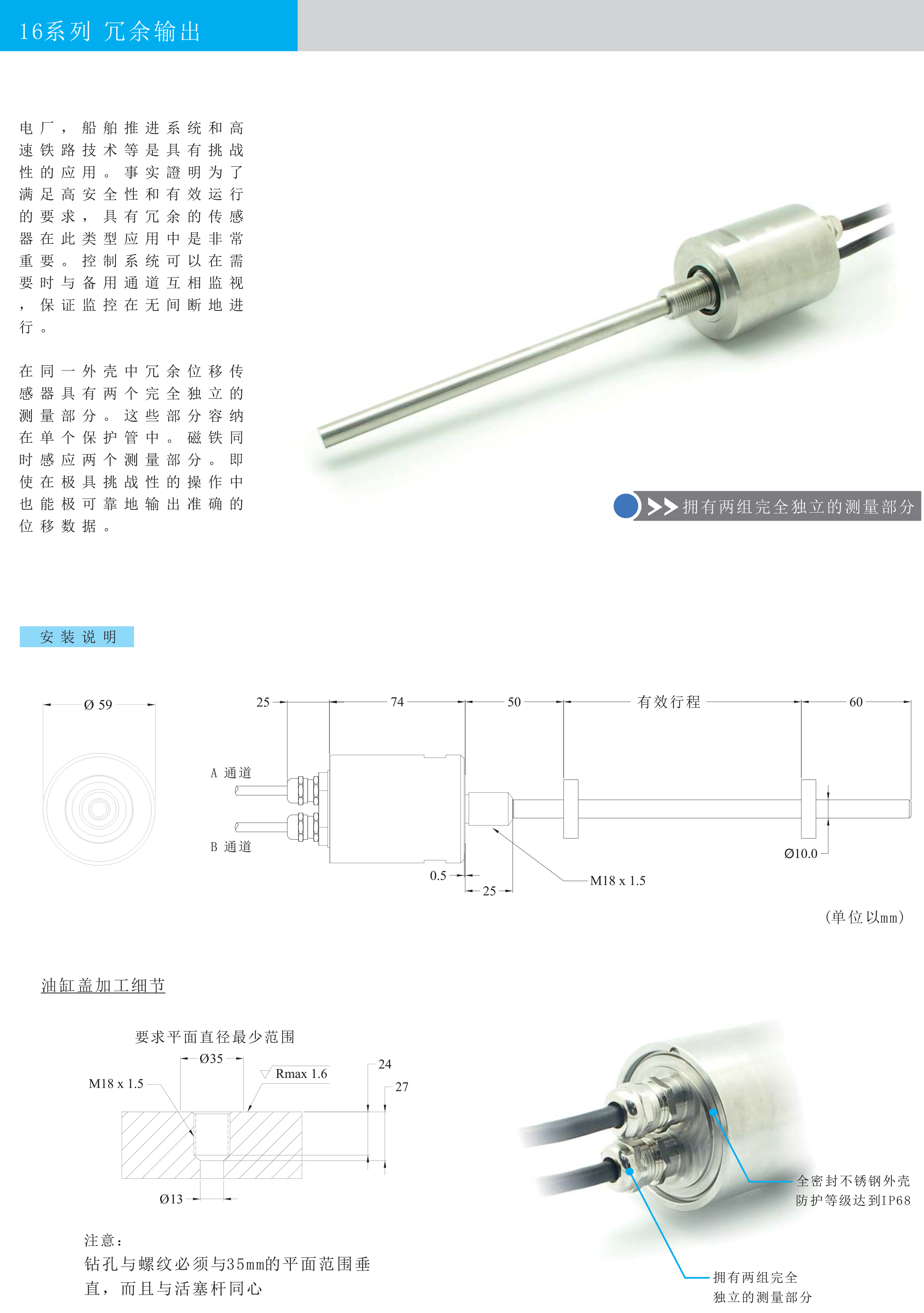

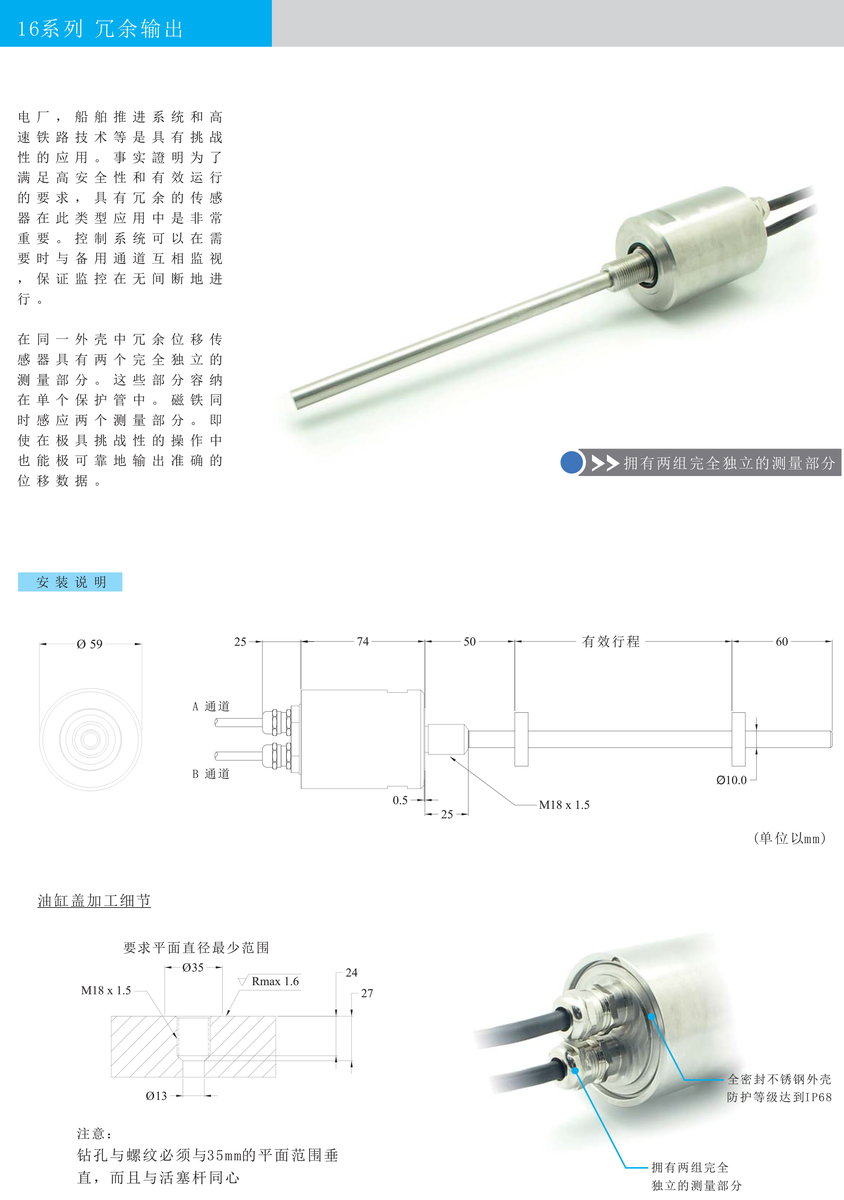

冗余磁致伸缩位移传感器确保有效运行，具备两个独立测量部分，实时互监，能在挑战性环境中持续输出准确位移数据，保障系统安全。

电厂，船舶推进系统和高速铁路技术等是具有挑战性的应用。事实证明为了满足高安全性和有效运行的要求，具有冗余的传感器在此类型应用中非常重要。控制系统可以在需要时与备用通道互相监视，保证监控在无间断地进行。在同一外壳中冗余位移传感器具有两个完全独立的测量部分，这些部分容纳在单个保护管中，磁铁同时感应两个测量部分，即使在极具挑战性的操作中也能极可靠地输出准确的位移数据。

产品概述

16R系列磁致伸缩位移传感器（冗余设计）专为电厂、船舶推进系统、高速铁路等需要高安全性和有效运行的挑战性应用设计。在同一外壳中具有两个完全独立的测量部分，容纳在单个保护管中，磁铁同时感应两个测量部分，控制系统可以在需要时与备用通道互相监视，保证监控在无间断地进行。全密封不锈钢外壳防护等级 IP68。

技术特点

专为电厂、船舶推进系统、高速铁路等挑战性应用设计，满足高安全性和有效运行要求
同一外壳内两个完全独立的测量部分，容纳于单个保护管中
磁铁同时感应两个测量部分，双通道冗余，监控无间断进行
控制系统可在需要时与备用通道互相监视，保证监控无间断
全密封不锈钢外壳，防护等级 IP68
分辨率 16 位 D/A（最小 1μm），重复精度为满量程 ±0.001%，非线性为满量程 ±0.01%
供电 +24V DC（20.4-28.8V），抗压强度 350bar/530bar，工作温度 -40~75℃
法兰 Φ59，螺纹 M18×1.5，油缸盖钻孔 Φ13 与活塞杆同心

性能规格

16R 系列冗余设计磁致伸缩位移传感器：专为电厂、船舶推进系统、高速铁路等需要高安全性和有效运行的挑战性应用设计。同一外壳内具有两个完全独立的测量部分，磁铁同时感应两个测量部分，监控在无间断下可靠进行。全密封不锈钢外壳防护等级 IP68；法兰 Φ59，螺纹 M18×1.5，油缸盖钻孔 Φ13 与活塞杆同心。

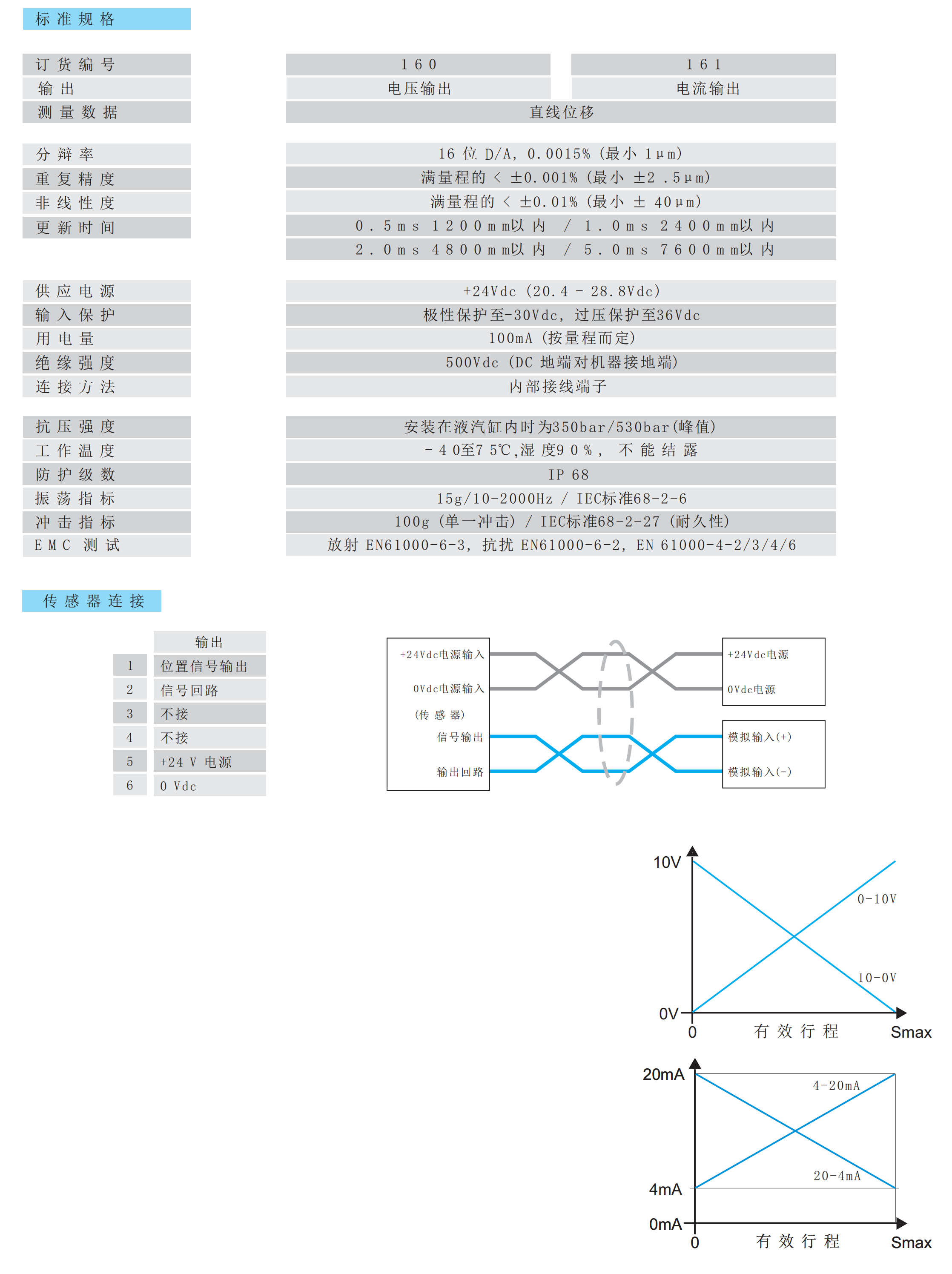

16R 系列标准规格（模拟量输出）：订货编号 160 电压输出 / 161 电流输出，测量数据为直线位移。分辨率 16 位 D/A（最小 1μm）；重复精度为满量程 ±0.001%；非线性为满量程 ±0.01%；更新时间 0.5ms（1200mm 内）至 5.0ms（7600mm 内）；供电 +24V DC（20.4-28.8V）；防护等级 IP68；抗压强度 350bar/530bar；工作温度 -40~75℃。双通道输出 0-10V / 4-20mA 形成冗余反馈。

项目	参数
订货编号	160 电压输出 / 161 电流输出
测量数据	直线位移
分辨率	16 位 D/A（最小 1μm）
重复精度	满量程 ±0.001%
非线性	满量程 ±0.01%
更新时间	0.5ms（1200mm 内）至 5.0ms（7600mm 内）
供电	+24V DC（20.4-28.8V）
防护等级	IP68
抗压强度	350bar/530bar
工作温度	-40~75℃
输出	双通道 0-10V / 4-20mA（冗余反馈）

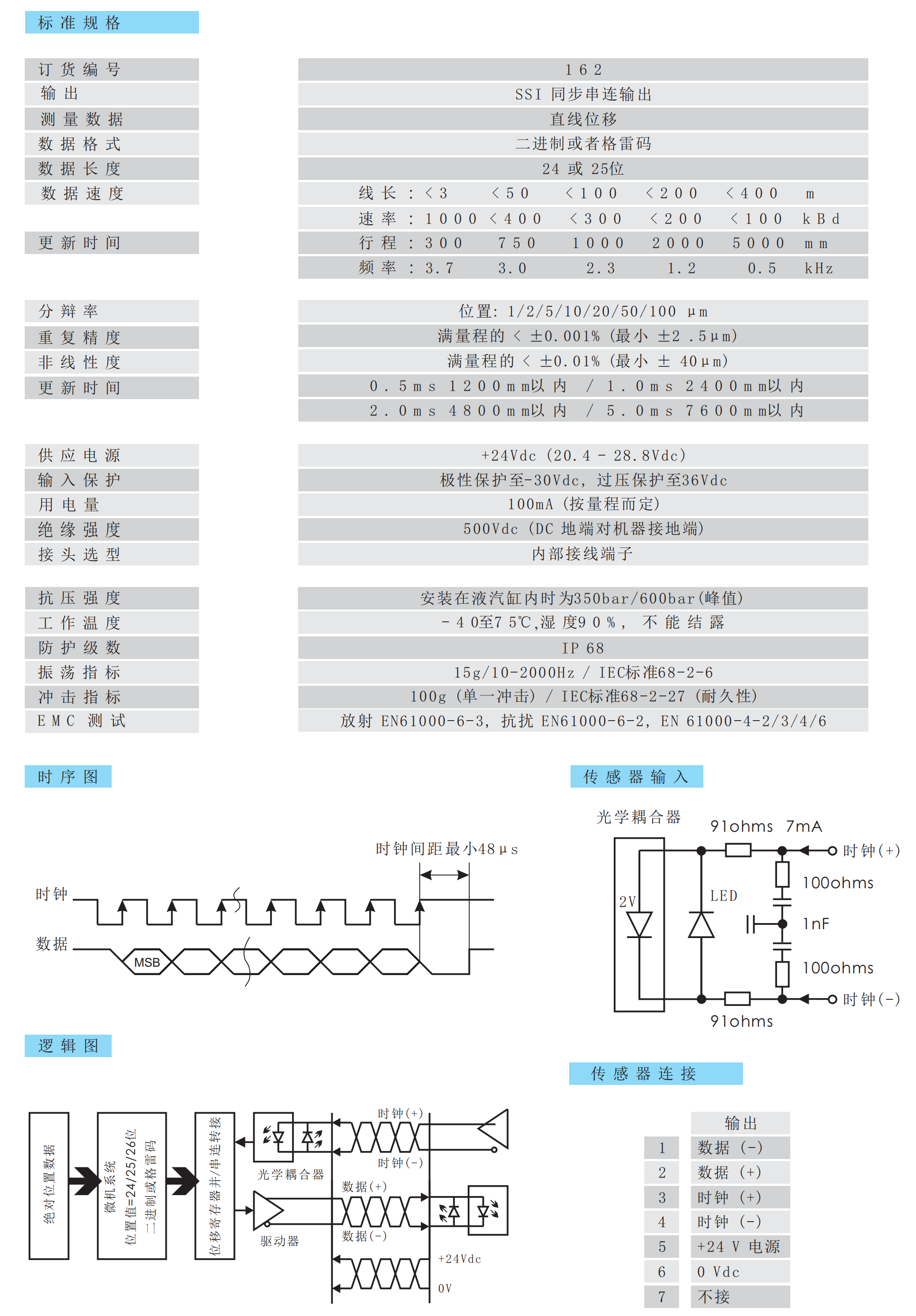

16R 系列 SSI 同步串行输出规格（订货编号 162）：数据格式二进制或格雷码，数据长度 24 或 25 位；数据速度 1000-100kBd；分辨率 1/2/5/10/20/50/100μm；重复精度为满量程 ±0.001%；供电 +24V DC；防护等级 IP68；抗压强度 350bar/600bar；工作温度 -40~75℃；带光学耦合器输入，双通道独立输出，满足安全冗余监控要求。

应用场景

16R系列冗余磁致伸缩位移传感器专为电厂、船舶推进系统、高速铁路等需要高安全性和有效运行的挑战性应用设计，适用于需要双通道冗余监控、安全等级要求高的直线位移测量场景。

典型应用场景

注塑机械

液压设备

智能装备

桥梁工程

石油化工

汽车制造
