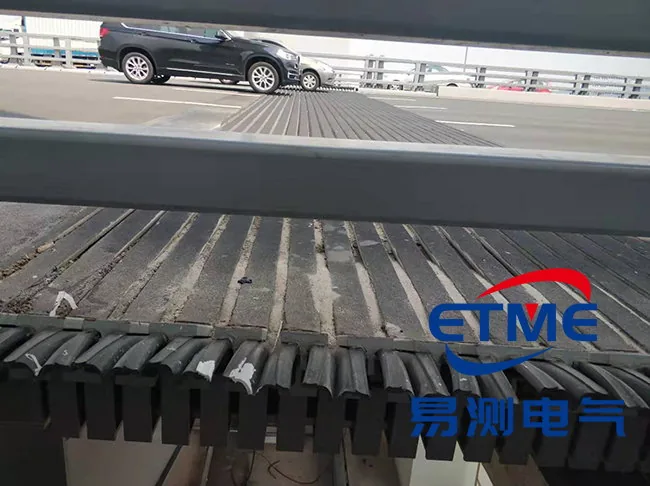

港珠澳大桥应用拉绳位移传感器测量桥面链接缝

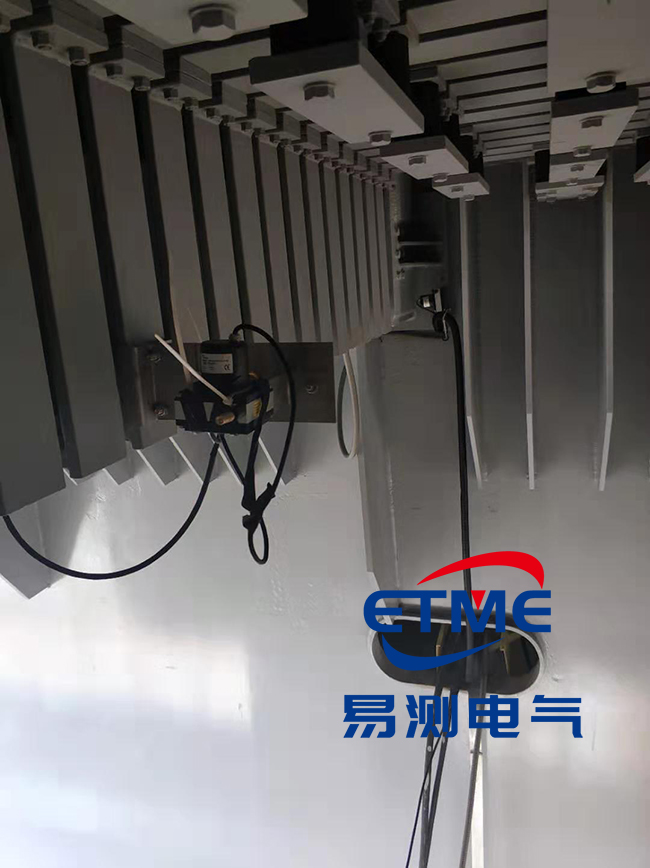

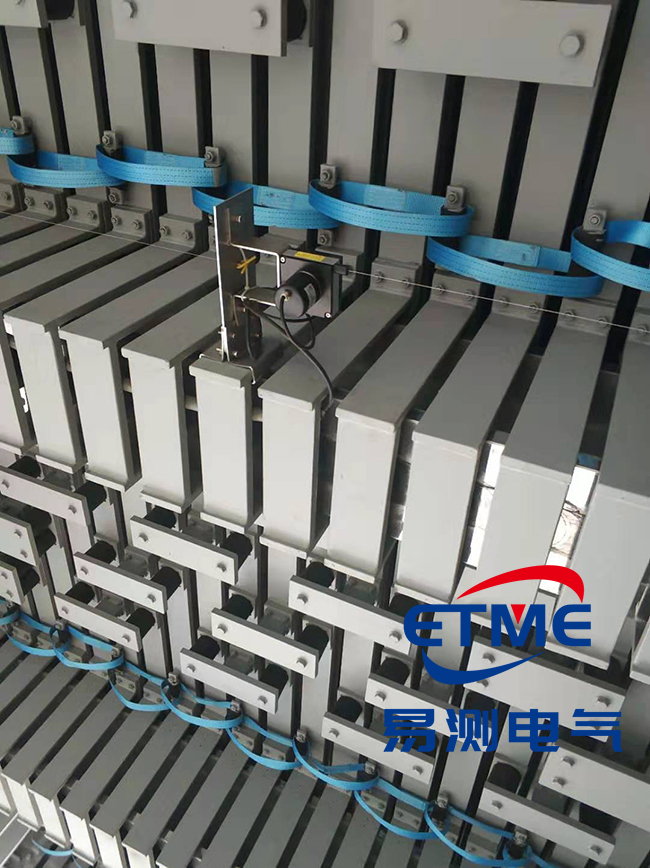

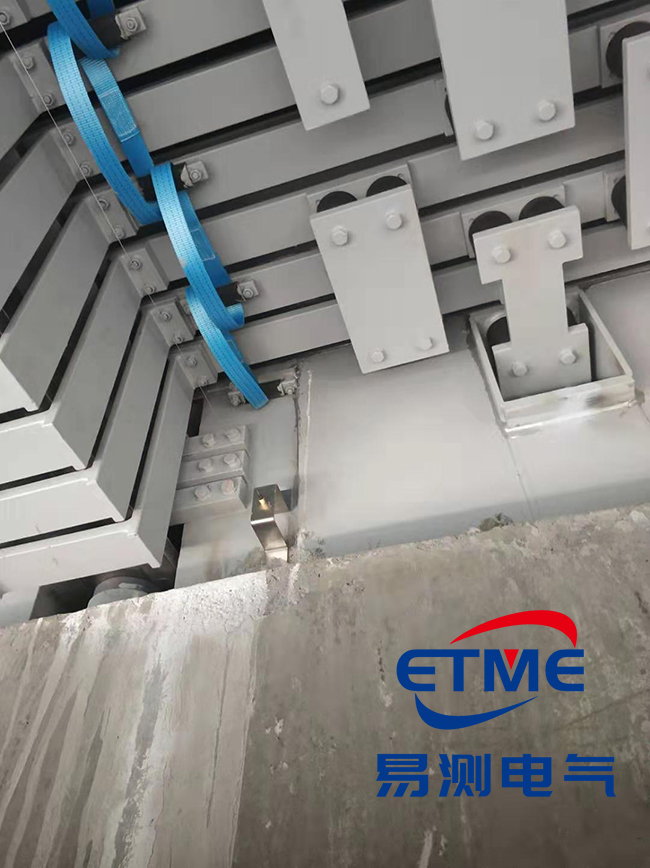

港珠澳大桥在桥面连接处用我司拉绳位移传感器监测链接缝的变化。使用我司 EPM-2500mm-V2 拉绳位移传感器，可将机械位移量转换成可计量的、成线性比例的电信号。

工作原理

当被测物体产生位移时，拉动与其相连接的拉伸绳，拉伸绳带动传感器传动机构和传感元件同步转动；当位移反向移动时，传感器内部的回旋装置自动收回绳索，并在绳索伸缩过程中保持其张力不变，从而输出一个与绳索移动量成正比例的电信号。

信号采集与控制

信号采集单元子系统完成传感器信号的接入、采集、信号采样、转换、判别，以及信号调理、信号处理、数字信号转换和显示等功能。其为互动型采集单元，采集频率可达 10kHz，0.0001-45.000 宽范围计数比率可调，显示范围 -19999 至 45000，可控制清零、加减计数，可提供双计数方式，变送输出可将测量、变换后的显示值以标准电流输出。

网络化与扩展

全透明、高速、高效的网络化通信接口，实现计算机与采集单元间完全的数据传送和控制。单片机嵌入式组合设计，硬件扩充性强，可扩展输入、定时、程序顺序控制等功能，不局限于标准功能，可按实际需要组合，实现最佳性能。

应用价值

在港珠澳大桥这样的大型工程中，拉绳位移传感器长期、稳定地监测桥面链接缝变化，为桥梁健康监测提供可靠的位移数据，保障桥梁运行安全。
