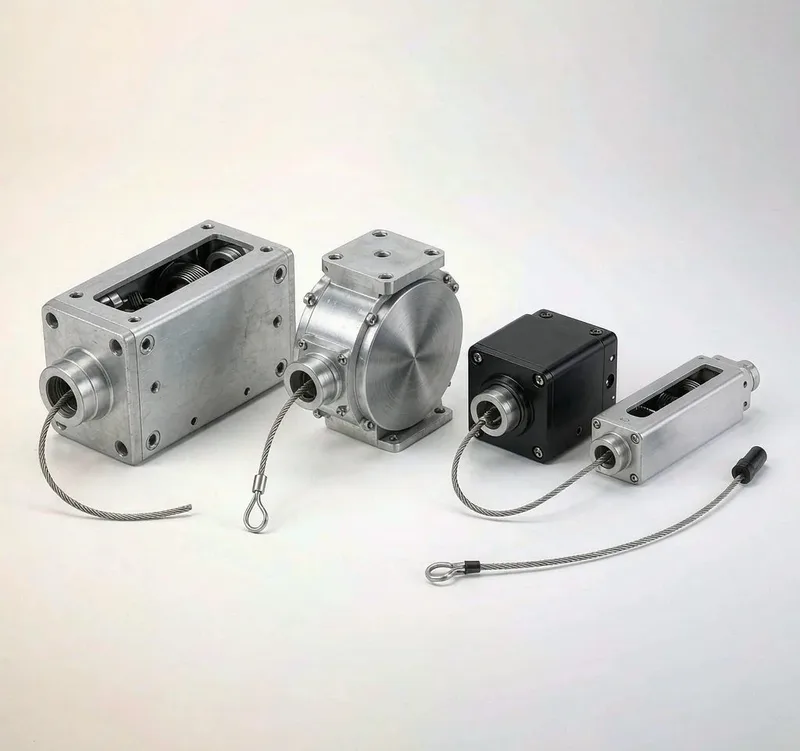

拉绳位移传感器（螺纹安装型）EFS型

大行程测量结构紧凑防护等级高易于安装

产品文字说明

EFS拉绳位移传感器适合使用在安装位置狭小，高频率和精度没有特殊要求的场合。EFS拉绳位移传感器有多种量程和多种输出方式可选如：电压，电流，脉冲，差动，RS485等。

EFS拉绳位移传感器为紧凑经济型传感器，用一根柔软的不锈钢丝绳、恒张力弹簧和电位器或者编码器来测量直线位移。适合使用在安装位置狭小、高频率和精度没有特殊要求的场合，有多种量程和多种输出方式可选，如电压、电流、脉冲、差动、RS485等，适合用于轻工业和 OEM 使用。

产品概述

EFS拉绳位移传感器（螺纹安装型）为紧凑经济型直线位移测量设备，用一根柔软的不锈钢丝绳、恒张力弹簧和电位器或编码器来测量直线位移。适合安装位置狭小、高频率和精度无特殊要求的场合，提供电阻、电压、电流、脉冲（增量型编码器）等输出方式，可选多档量程，壳体铝合金，适用于轻工业和 OEM 场景。

技术特点

紧凑经济型设计，体积小巧、重量约 260g，适合安装位置狭小场合
输出方式：电阻/电压/电流输出、脉冲（增量型编码器）
可选量程 0-100/225/300/375/500/750/1000mm
重复性 ±0.05%满量程，分辨率 0.01mm（电位器）
拉绳直径 0.6mm 尼龙涂层不锈钢，拉绳速度 1m/s
壳体 IP65，使用温度 -3~70℃，振动 10G-2000Hz
订货可选电位器（量程最大1000mm、准确度±0.3%FS）或增量型编码器（量程最大1500mm、精度±0.02%FS、分辨率0.25-0.025mm）

性能规格

EFS 系列拉绳位移传感器（经济紧凑耐用型）：输出方式电阻/电压/电流输出、脉冲（增量型编码器）；可选量程 0-100/225/300/375/500/750/1000mm；重复性 ±0.05%满量程；分辨率 0.01mm（电位器）；拉绳直径 0.6mm 尼龙涂层不锈钢；拉绳速度 1m/s；壳体铝合金，重量约 260g；输入电阻 5K±10%；最大输入电压 30V DC；壳体 IP65；使用温度 -3~70℃；振动 10G-2000Hz。订货可选电位器（量程最大1000mm、准确度±0.3%FS）或增量型编码器（量程最大1500mm、精度±0.02%FS、分辨率0.25-0.025mm）。

项目	参数
输出方式	电阻/电压/电流输出、脉冲（增量型编码器）
可选量程	0-100/225/300/375/500/750/1000mm
重复性	±0.05%满量程
分辨率	0.01mm（电位器）
拉绳直径	0.6mm 尼龙涂层不锈钢
拉绳速度	1m/s
壳体材料	铝合金，重量约 260g
输入电阻	5K±10%
最大输入电压	30V DC
防护等级	IP65
使用温度	-3~70℃
振动	10G-2000Hz

特别说明：该传感器严禁拉出突然松手高速回弹，容易造成钢丝绳断裂；该传感器所使用的钢丝绳正常可以承受50斤左右的力不会断，如果出现钢丝绳断裂情况不要怀疑产品质量问题，请按照规范正确使用该产品。

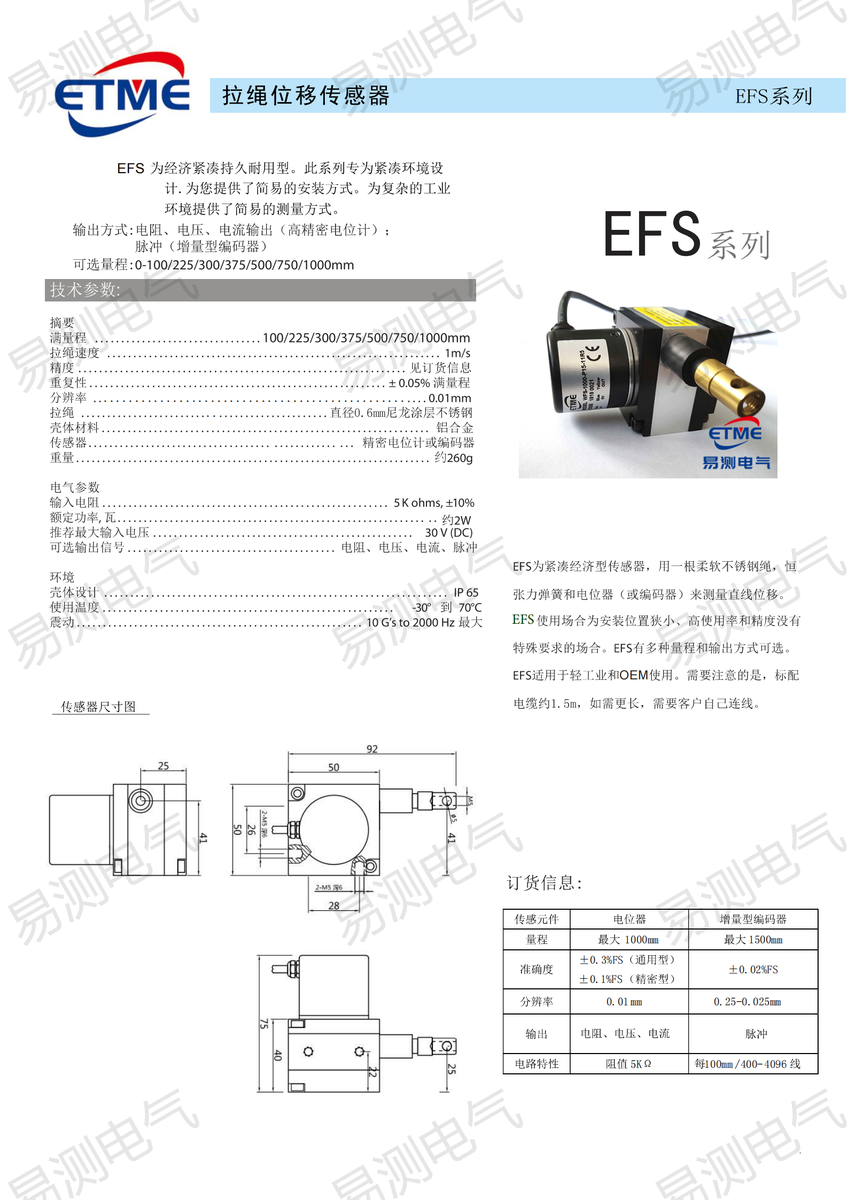

产品图纸与技术资料

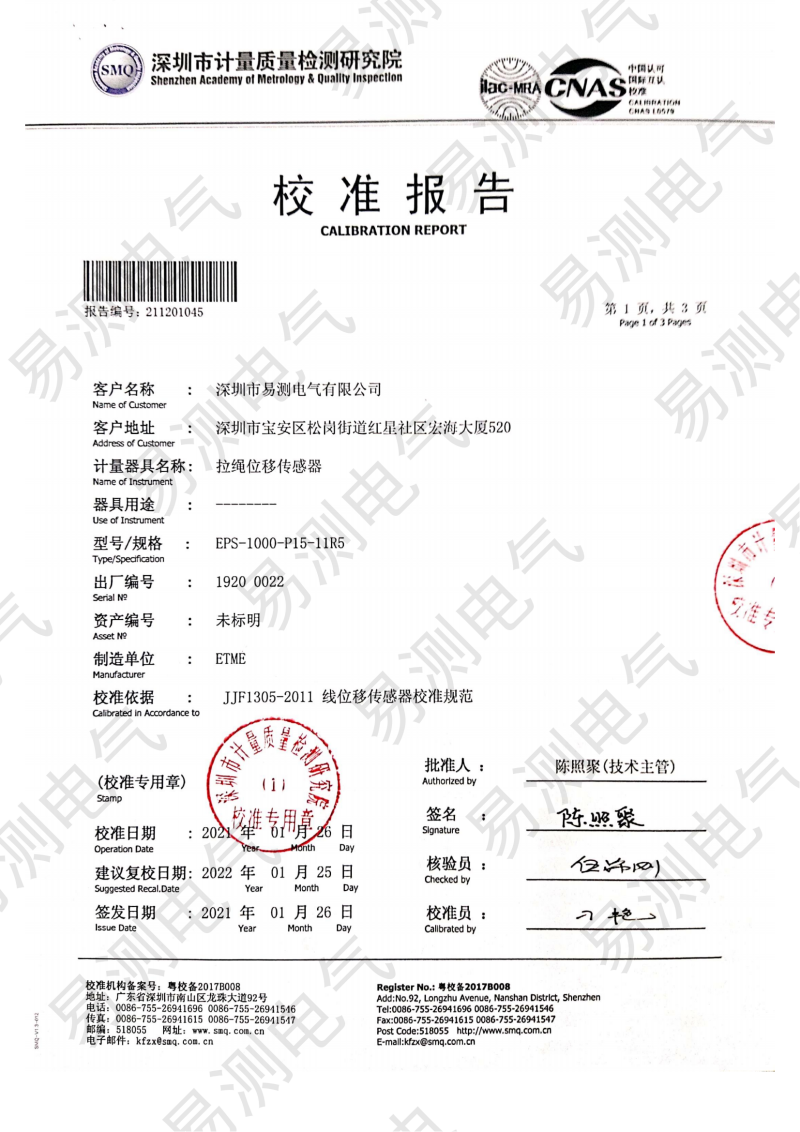

EFS 拉绳位移传感器校准报告（第 1 页）：由深圳市计量质量检测研究院（SMQ）出具，CNAS 校准。客户深圳市易测电气有限公司；计量器具 Eps-1000-P15-11R5 拉绳位移传感器；校准依据 JJF1305-2011 位移传感器校准规范；校准日期 2021-01-26，建议复校日期 2022-01-25。

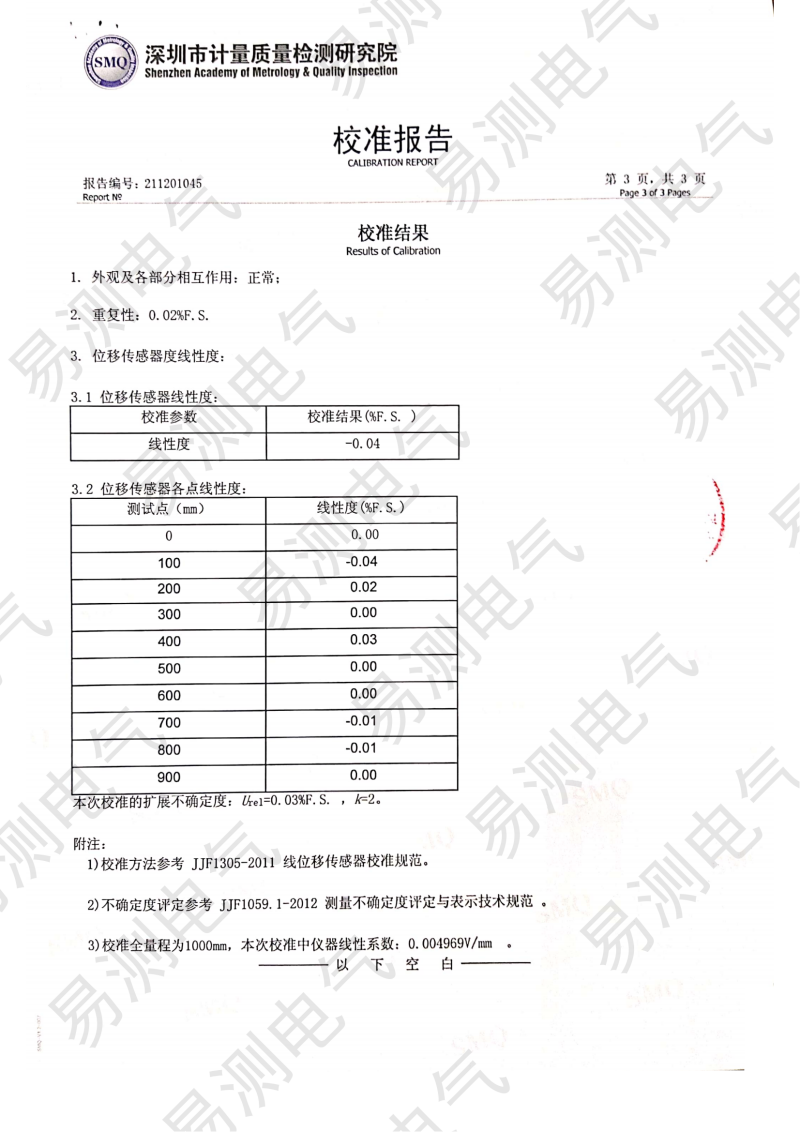

EFS 拉绳位移传感器校准结果：外观及各部分相互作用正常；重复性 0.02%FS；位移传感器线性度 -0.04%FS；校准全量程 1000mm，各测试点线性度 0.00%~0.03%FS；扩展不确定度 U95=0.03%FS（k=2）；仪器线性系数 0.00496%V/mm。

应用场景

EFS拉绳位移传感器适合使用在安装位置狭小、高频率和精度没有特殊要求的场合，适合用于轻工业和 OEM 使用，如自动机械、包装机械、试验机、伸缩机构等需要低成本直线位移测量的场景。

典型应用场景

注塑机械

液压设备

智能装备

桥梁工程

石油化工

汽车制造

常见问题 (FAQ)

17Series磁致伸缩位移传感器 Germanjet德敏哲模拟量接线图

1 7系列磁悬浮位移传感器是专为液压缸而设计。耐压外管与六角法兰为100 %不锈钢，可以直接安装进液压缸里。电子部份与耐压外管为模块组装设计，即两者可完全分离。在特殊情况下，只需拨出电子部份进行校淮，而耐压外管无需与液压缸分离。此设计减少重置液压缸时间，大大提高生产效率。电子部份为I P 6 7等级（需要配合正确的接头），使电子模块受到最佳的抗震,防尘和防潮保护。输出连接为业界常用的油制插头（D I N 4 3 6 5 0 ）,既方便又容易接线。除了适合液压系统外，也同样适合机械外置安装。在无需定期维护情况下，提供绝对和准确的重复输出。注意事项：请勿把控制器的模拟输入负极（-）直接接上机器内之0V或地线上。只可单一接上传感器的0V （P4）上。必须使用四芯双绞屏蔽线，最小尺寸为0 . 2 m m 平方，切勿把电源供应器+24Vdc接至传感器 0V （P4）及同时把电源供应器0V接至讯号输出点（P2/P3）,否则传感器会立即被烧毁。（如发生上述情况并不包括在保修条款之内）

LVDT线性可变差动变压器有什么优点？为何使用 LVDT？

无摩擦操作 LVDT 最重要的特性之一是其无摩擦操作。在正常使用过程中，LVDT 的纤芯和线圈配件之间没有机械接触，因此不存在蹭擦、拖曳或其他摩擦来源。该特性在材料测试、振动位移测量和高分辨率尺寸测量系统中尤其有用。无限分辨率由于 LVDT 在无摩擦结构中根据电磁耦合原则操作，因此可以测量纤芯位置极小的变化。该无限分辨率功能仅受 LVDT 信号调节器中的噪声和输出显示器分辨率的限制。这些相同的因素还为 LVDT 提供了出色的可重复性。无限长的机械寿命由于 LVDT 的纤芯和线圈结构通常之间没有接触，因此没有部件会相互摩擦或磨损。这意味着 LVDT 具有无限长的机械寿命。该因素在高可靠性应用（如飞机、人造卫星和宇宙飞船以及核设施）中尤其重要。该因素在许多工业过程控制和工厂自动化系统中也是非常可取的。抗超程损坏大多数 LVDT 的内部孔在两端都是开口的。如果发生意外的超程，则纤芯能够完全通过传感器线圈配件，而不会导致损坏。由于该不受位置输入过载损坏的特性，LVDT 成为适用于连接到破坏性材料测试设备中抗拉测试样品的延伸仪等应用的传感器。单轴敏感度 LVDT 会响应沿线圈轴向的纤芯运动，但通常对纤芯垂直轴向的运动或其径向位置不敏感。因此，LVDT 通常可以在不对涉及偏离或浮动的成员的移动应用产生不利影响的情况下正常工作，也可以在纤芯不沿精确直线运行的情况下正常工作。可分离线圈和纤芯由于 LVDT 的纤芯和线圈之间的仅有相互作用时磁耦合，因此可以通过在纤芯和孔之间插入一个非磁性管来隔离线圈配件。这样，可以在管中包含加压流体，纤芯可以在其中自由移动，而线圈配件是非受压的。通常在用于液压比例和/或伺服阀中阀芯位置反馈的 LVDT 中利用该特性。可适应严苛的环境 LVDT 装配中使用的材料和结构可实现加固耐用的传感器，该传感器在各种环境条件下都能够可靠运行。连接绕组后使用环氧树脂密封到外壳中，从而具有很强的防潮和防湿性，并且能够吸收所有轴中的强烈撞击载荷和高水平振动。此外，内部高磁导率屏蔽层可将外部交流电场的影响降至最低。外壳和纤芯都由抗腐蚀材料制成，外壳还用作补充的磁屏蔽层。对于传感器必须接触易燃或腐蚀性蒸气和液体或在加压流体中运行的应用，可以使用各种焊接工艺对外壳和线圈配件进行密封。普通 LVDT 可在很宽的温度范围内运行，但是，如果需要，可以将其生产为可在低温下运行，或者，通过使用特殊材料，在许多核反应堆中存在的高温和高辐射水平下运行。零点可重复性 LVDT 的固有零点位置非常稳定且可重复，即使超过其很宽的工作温度范围也是如此。这使得 LVDT 能够作为闭环控制系统和高性能伺服平衡仪器中的零位传感器很好地工作。快速动态响应由于常规操作过程中不存在摩擦，因此 LVDT 可以很快地响应纤芯位置的变化。LVDT 传感器本身的动态响应仅受纤芯轻微质量惯性效应的限制。LVDT 传感系统的响应更经常由信号调节器的特性决定。绝对输出与增量输出器件相反，LVDT 是绝对输出器件。这意味着如果发生断电情况，从 LVDT 发送的位移数据不会丢失。重新启动测量系统后，LVDT 的输出值将与断电之前的值相同

传感器（sensor）与可编程控制器(PLC)的接线方法

传感器两线接PLC两线、传感器三线接PLC三线非常简单，一对一接线即可，就不需要说明了。上图是传感器两线接入三线制的PLC，PLC的负极悬空不接，无须调整传感器参数。中图是传感器两线接入两线制的PLC，将传感器的输出与负极并线，接入PLC的负极，需要重新调整传感器的输出。下图是另外一种接线方法，将传感器的负极接入PLC的真正负极。注意，此时PLC的输入位不是真正的负极，如果PLC上无负极，接入同一直流电源系统的任一负极即可易测电气是国内独家采用所有产品均用高精密电脑自动智能线性修刻技术，误差小，输出数据稳定，精度高，产品最高运行速度可达5米/秒，运行稳定寿命可达1000万次，广泛试用于化工机械、汽车、医疗、注塑机械、橡胶机械、木工机械、同步顶升液压平台、水利检测与控制、闸门开度、自动化纺织机械、自动化产线闭环控制系统等多种领域，公司有独立的技术研发部门，并与多所国家“985工程”、“211工程”高校合作，帮助多个行业实行产品或产线升级改造，公司目前正在配合汽车公司进行自主驾驶系统的研发，欢迎您来接洽各种产品或产线升级改造技术，公司可为您的升级提供全方位的技术支持。易测电气目前主营位移和力学测量与控制:即拉绳（线）位移传感器、直线位移传感器、非接触式位移传感器、磁致伸缩位移传感器、压力传感器、称重传感器。日本CKD,韩国TPC气动元器件。
