伺服液压机上使用磁致伸缩位移传感器控制模具开度

伺服液压机是注塑、压铸、冲压等行业常用的精密成型设备，依靠液压系统驱动上下模具闭合与开模。模具开度的精确控制，直接决定了成型制件的尺寸精度、飞边大小与生产节拍。传统液压机多靠行程开关或机械限位定位，精度有限，且在模具磨损、温度变化后容易产生偏差。

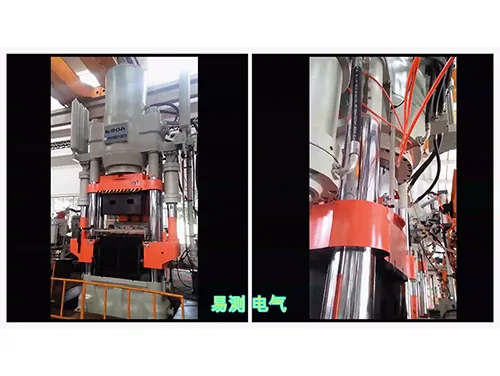

在伺服液压机合模机构上安装磁致伸缩位移传感器，可实时、连续地测量模具开度。传感器基于非接触式磁致伸缩测量原理，通过游标磁环与波导丝之间的相互作用输出绝对位移信号，测量精度高、重复性好，且无机械磨损、寿命长。

闭环控制原理

将传感器安装于合模油缸的活塞杆或导向柱上，测得的位置信号经变送后送给 PLC 或伺服控制器，即可实现对模具开度的闭环控制。操作人员可在触摸屏上设定开模行程、合模位置与保压区间，系统根据实时位移反馈自动调整伺服阀开度，实现精确定位与平稳启停。

相比传统限位的优势

• 定位精度高：连续绝对测量，替代行程开关的粗放定位。
• 无接触磨损：消除机械磨损误差，长期稳定。
• 抗污染能力强：适应油污、粉尘等恶劣工况。

采用磁致伸缩位移传感器的伺服液压机模具开度控制，能有效提升成型制品的一致性与设备运行的可靠性，是现代化精密成型设备的理想位置反馈方案。
