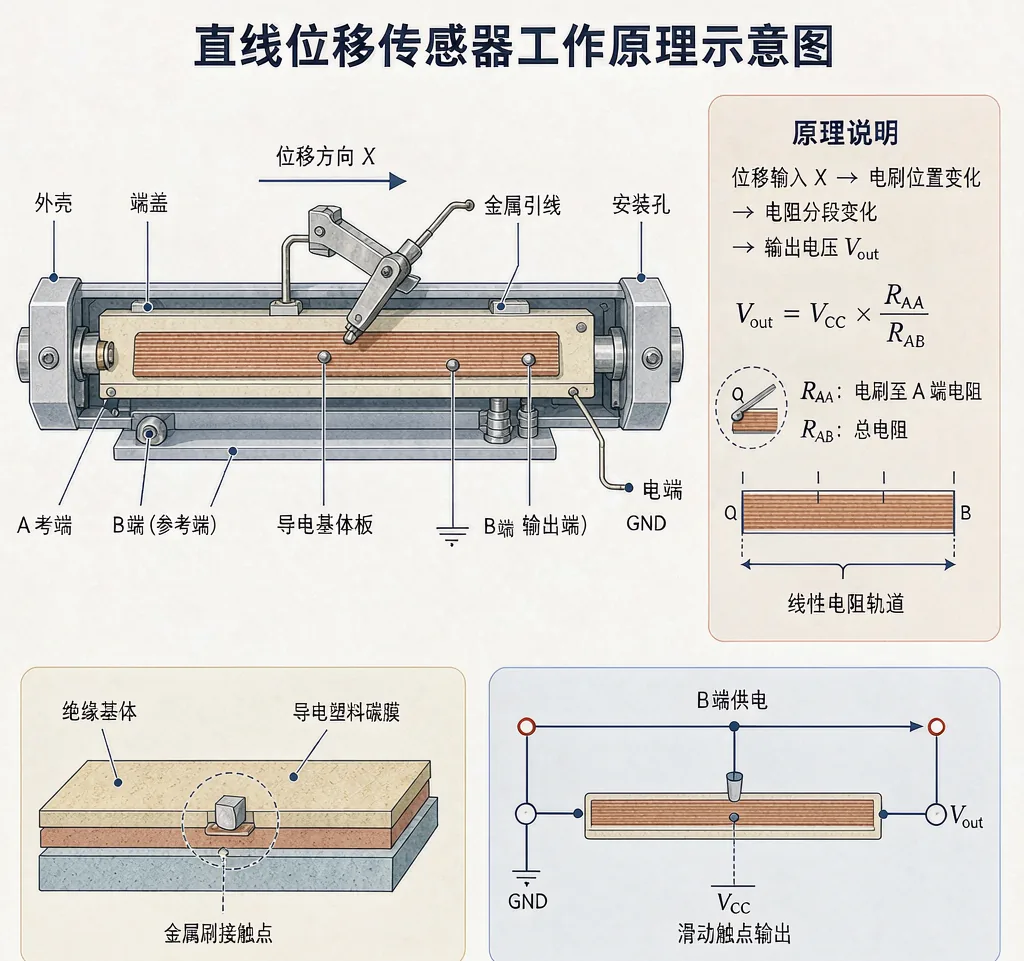

注塑机电子尺碳膜磨损示意
注塑机上的电子尺（直线位移传感器）是消耗品，碳膜磨损到一定程度会出现读数跳动、信号不稳。本文以易测电气 KTC/KTF 系列为例，讲清电子尺寿命、磨损判断和更换时机。
一、电子尺的工作原理
直线位移传感器（电子尺）核心是一条导电塑料碳膜电阻和一个电刷：
- 碳膜电阻条两端加激励电压（通常 0-24V）
- 电刷随被测部件移动，在碳膜上取电压
- 输出电压与位移成正比（分压原理）
- 移动越频繁，碳膜磨损越严重
碳膜电阻的寿命是有次数限制的——电刷每滑过一次，碳膜就有极轻微的磨损。
二、寿命次数
易测电气 KTC/KTF 电子尺理论机械寿命：
- KTC 拉杆式：1 亿次（测杆伸缩一次为一次）
- KTF 滑块式：5000 万次（滑块往返一次为一次）
- KTR 自恢复式：5000 万次
实际寿命受以下因素影响：
| 因素 | 影响 |
|---|---|
| 使用频率 | 每天往复次数越多，寿命越短 |
| 运动速度 | 高速运动电刷磨损加剧 |
| 环境粉尘 | 粉尘进入碳膜加速磨损 |
| 振动冲击 | 振动导致电刷跳动，局部磨损 |
| 激励电压 | 电压过高电刷打火加速碳膜烧蚀 |
| 安装对中 | 不对中导致电刷偏磨 |
三、实际寿命估算
以注塑机为例：
- 每小时开合模 30 次
- 每天工作 20 小时
- 每天往复 600 次
- 每年 30 万次（600 × 500 天）
KTC 寿命 1 亿次 ÷ 每年 30 万次 = 333 年理论值。但实际注塑机环境恶劣（油污、高温、振动），通常 3-5 年开始出现磨损信号。
四、碳膜磨损的判断信号
出现以下现象说明碳膜开始磨损：
1. 读数跳动
移动过程中读数突然跳变或抖动，不稳定。这是因为碳膜局部磨损后电刷接触电阻变大。
2. 某一位置读数异常
走到某一段时读数不准，离开后恢复正常。说明碳膜在该位置磨损严重。
3. 输出信号噪声增大
用示波器看输出电压，纹波比新机时明显增大。
4. 电阻值异常
用万用表测碳膜两端电阻，如果比标称值大 20% 以上，说明碳膜已磨损。
5. 移动不顺畅
电刷在碳膜上滑动阻力增大，甚至有卡顿感。
五、延长寿命的方法
- 降低运动速度：在工艺允许范围内降低开合模速度
- 保持碳膜清洁：定期清理传感器表面，防止油污粉尘进入
- 正确安装：KTC 两端对中，KTF 滑块导轨固定牢固
- 不要超行程：在量程 10%-90% 范围内使用，两端不频繁冲击
- 激励电压合适：用传感器规定的激励电压（通常 24V DC），不要过高
- 避免高温：注塑机料筒附近温度高，电子尺尽量远离热源
- 防护到位：KTF 滑块式注意防护，油污多时选 IP65 版本
六、什么时候换
- 出现读数跳动且排查接线、干扰后仍未解决
- 某段位置读数偏差超过精度要求
- 已使用 3 年以上且频繁使用
- 测量重复性明显下降
更换时选同型号同行程的新传感器，安装后重新校准零点和满度。
七、易测电气 KTC/KTF 更换
易测电气提供 KTC 拉杆式（50-1250mm）和 KTF 滑块式（75-2500mm）全系列替换型号，安装尺寸与主流品牌兼容。提供选型指导和技术支持，电话 0755-85271862。
