产品文字说明
LSM微型位移传感器是一款带弹簧自恢复式的位移传感器，体积小巧、结构紧凑、安装方便，行程从5mm～100mm，广泛应用于微型控制系统。如：伺服控制阀位置检测和控制、医疗设备、皮革机械、合模控制、IT设备、纸品机械、纺织机械、船舶操舵系统、以及其它位移检测等场合。 所有传感器均获得权威机构CE认证

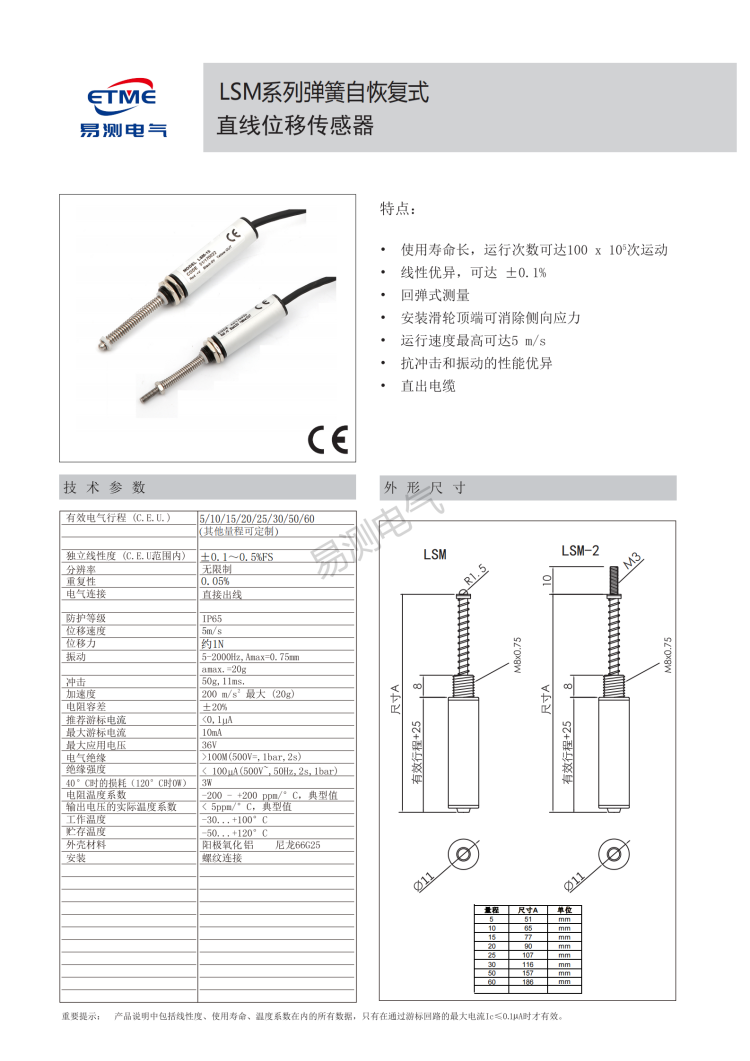

产品概述
LSM 系列弹簧自恢复式微型位移传感器采用回弹式测量结构，体积小巧、结构紧凑，安装方便，行程从 5mm 到 60mm 可选（其它行程可定制）。传感器测量喷涂在 PCB 上的导电电阻材料阻值，滑刷安装在连动杆上并与导电电阻材料紧密结合，测量精度高、寿命长，抗冲击和振动性能优异，线性度优异可达 ±0.1%。
技术特点
- 带弹簧自恢复式，回弹式测量
- 体积小巧、结构紧凑，安装方便
- 行程 5-60mm 可选，其它行程可定制
- 独立线性度 ±0.1%～0.5%FS，分辨率无限
- 重复性 0.05%
- 外形采用阳极氧化铝，安装 M6×0.75 螺纹连接
- 防护等级 IP65
- 工作温度范围 -50~+200℃
性能规格
| 项目 | 参数 |
|---|---|
| 有效电气行程 | 5/10/15/20/25/30/50/60mm（其它可定制） |
| 独立线性度 | ±0.1%～0.5%FS |
| 分辨率 | 无限 |
| 重复性 | 0.05% |
| 位移速度 | 5m/s |
| 位移力 | 约 1N |
| 防护等级 | IP65 |
| 最大激励电流 | 10mA |
| 最大应用电压 | 30V |
| 绝缘电阻 | >100MΩ（500V） |
| 工作温度 | -50~+200℃ |
| 振动 | 5-2000Hz |
| 使用寿命 | 可长达 100×10³ 次 |
产品图纸与技术资料

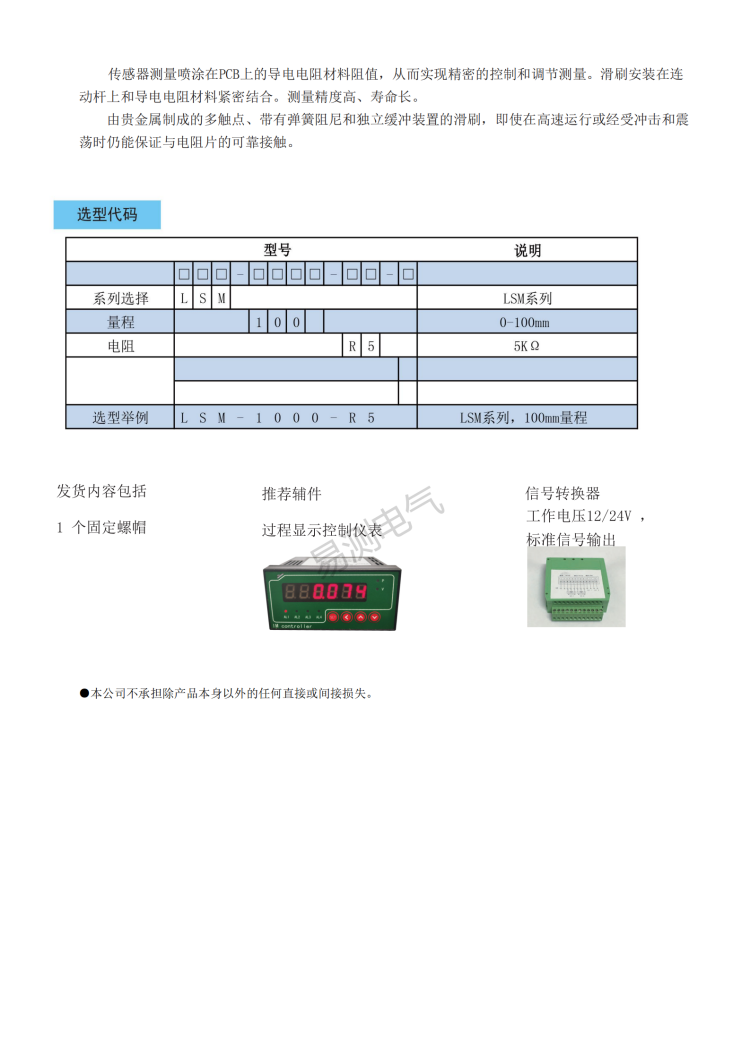

LSM 系列原理与选型：传感器测量喷涂在 PCB 上的导电电阻材料阻值，滑动安装在连动杆上并与导电电阻材料紧密结合，测量精度高、寿命长。选型代码：LSM 系列（量程 0-100mm、电阻 5KΩ），如 LSM-1000-R5。发货包含 1 个固定螺帽，可配套过程显示控制仪表、信号转换器（工作电压 12/24V、标准信号输出）。
应用场景
- 伺服控制阀位置检测和控制
- 医疗设备
- 皮革机械
- 合模控制
- IT 设备 / 纸品机械 / 纺织机械
- 船舶操舵系统
