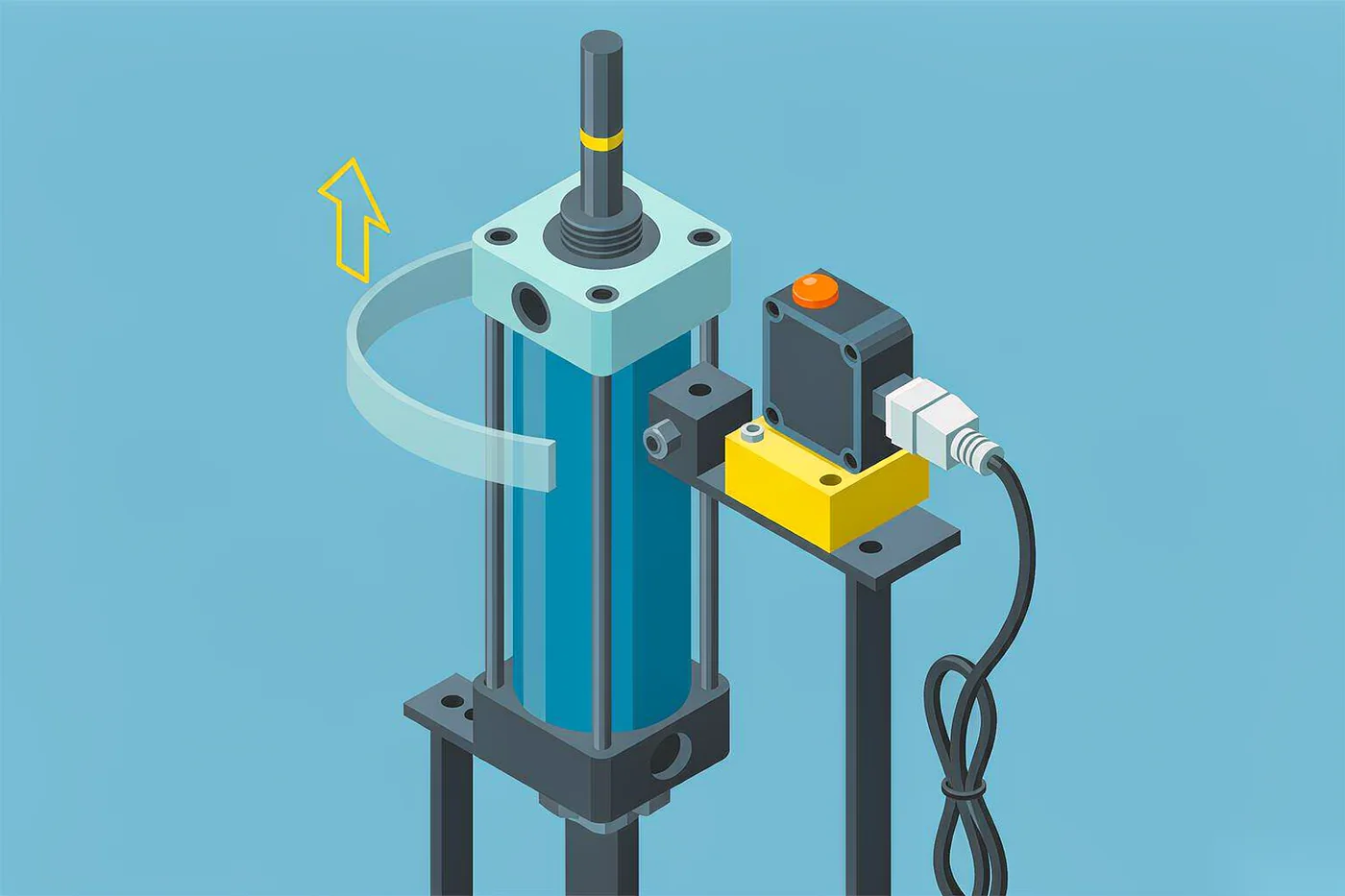

M12 螺纹接近开关在气缸到位检测中的安装位置
气缸到位、机械限位、输送线工位检测，这些位置反馈其实不需要高精度位移传感器，一个接近开关就够了。SICK 西克 IME12 系列是 M12 螺纹外壳的紧凑型接近开关，选型要定的就是三件事：检测距离、安装方式、输出形式。
触发感应距离怎么定
IME12 系列的触发感应距离 Sn 按型号分为 2mm、3.2mm、4mm 三档。
- 检测距离越大，允许的安装间隙越宽，对机械公差与振动的容忍度越高
- 检测距离大的型号，对旁边金属件的敏感度也更高，密集排布时更容易误动作
安装上不要贴着额定距离装。目标物与开关之间要留出温度变化和机械累积误差的余量，否则设备跑一段时间就开始丢信号。
齐平安装与非齐平安装
IME12 系列支持齐平安装，开关可以嵌进金属安装板，只露出感应面，周围金属不会造成额外衰减。对机械设计很实用：开关可以直接埋进夹具或挡块，不用另外加非金属隔离垫。
非齐平安装的开关则要在周围预留一圈非金属空间，安装结构更宽松，但占位往往更大。
PNP 还是 NPN，常开还是常闭
IME12 系列是直流三线制开关量输出，可选 PNP 或 NPN，也可选常开（NO）或常闭（NC）。
- PNP 输出高电平，是国内多数设备与欧系 PLC 的常见配置
- NPN 输出低电平，常见于日系与部分进口设备
- 常开用于到位检测，常闭用于断线时导向安全侧
接错最典型的表现是：开关指示灯正常亮，PLC 输入点却始终没有信号变化。这种情况先核输出类型，再核 PLC 输入公共端的接法。
插头式与电缆式怎么选
连接方式有两种：M12 四针插头，或直接出 2~10m 电缆。
- 插头式便于更换，开关坏了拔下换新即可，不用重新接线
- 电缆式接头少一个故障点，适合振动大或需要密封的场合
产线设备优先插头式；户外、油污重、长期振动的场合，电缆式更省心。
安装与调试要点
- 外壳为镀镍黄铜或不锈钢 V2A，防护等级 IP67（部分型号 IP65），工作温度 -25~+75℃
- 集成 ASIC 芯片做数字化调节，开关点存在芯片内，不用现场拧电位器
- 热熔浇铸成型结构，抗冲击与振动
- 多个开关并排安装时相互之间要留间距，否则相邻开关的磁场会互相干扰
典型型号包括 IME12-02BPSZC0S、IME12-02BNSZC0S、IME12-04BPSZC0S、IME12-04BNOZC0S、IME12-02BPSZW2S 等，差别集中在检测距离、输出类型与连接方式这三项上。
典型应用场合
机械定位、气缸到位检测、自动化装配与输送、包装设备位置反馈。这类场合需求明确、用量大，把输出类型与连接方式定死之后，后面即使换供应商也不会牵动机械结构。
易测电气的选型支持
易测电气代理 SICK 西克接近开关与安全继电器全系列，可按检测距离、安装方式与 PLC 输入类型提供选型建议。选型电话 0755-85271862。更多产品资料，请访问易测电气官网 www.szetme.com。
接近开关单价不高，但选错输出类型会让整条产线的调试卡在一个输入点上。参数定在前面，比事后返工接线省事得多。
