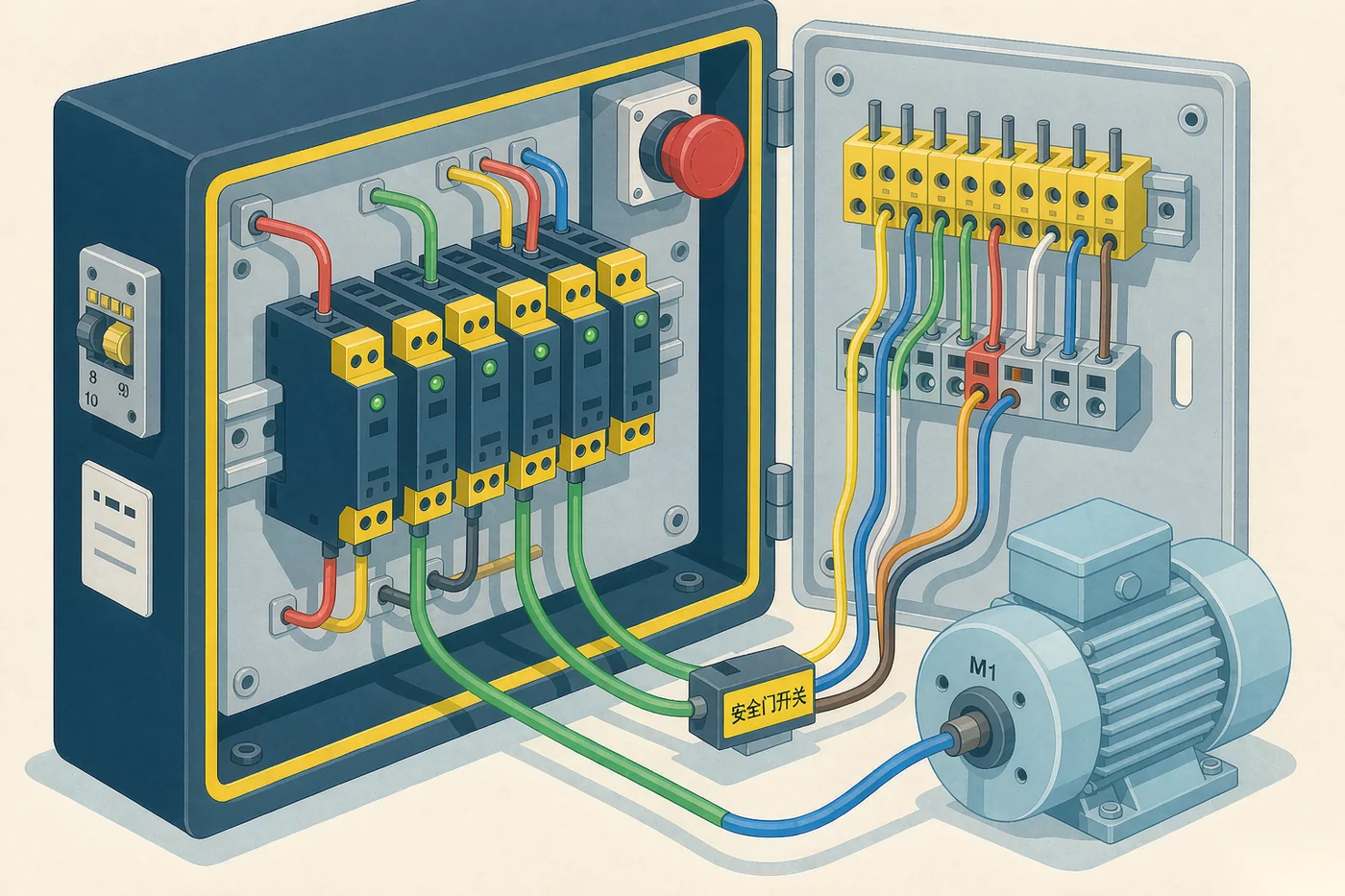

安全继电器在控制柜内的急停与安全门联锁回路
机床上的急停按钮按下去了，设备却没停，这类事故大多不是按钮坏了，而是安全回路本身的自检能力不够。安全继电器要解决的就是「该断开时一定断开」，选型先定三件事：监控什么、要不要自动复位、安全等级够不够。
安全继电器和普通继电器差在哪
普通继电器只负责通断，线圈得电就吸合，触点粘住了也不会告诉你。安全继电器内部是双通道冗余结构，两路输入同时动作才允许输出，任何一路异常立即切到安全状态，断电时也能可靠触发安全状态。
对设备安全来说，这个差别是根本性的：普通继电器坏了，表现是「不动」；安全继电器坏了，要求的表现必须是「断开」。所以它不能用普通中间继电器替代，也不能把两路输入并成一路图省线。
RLY3-EMSS300 与 RLY3-MULT100 的定位差别
SICK 西克 RLY3 系列里这两款用得最多，差别在监控对象与复位方式：
- RLY3-EMSS300：急停监控型，用于急停按钮与安全门的联锁监控，急停按下后需要人工复位才能重新启动
- RLY3-MULT100：静音监控型，带自动复位，配合安全光幕或安全光栅使用，在物料正常穿过光幕时把光幕暂时屏蔽，避免频繁停机
选错型号的后果很直接。用 EMSS300 去带需要频繁穿料的工位，产线会被反复按停；用 MULT100 去带人员进出的安全门，门开了设备还可能自行恢复运行，安全功能等于失效。
安全等级 PL e / SIL 3 是什么概念
RLY3 系列的安全等级典型达到 PL e / SIL 3，符合 ISO 13849-1 等机械安全标准。
- PL 是性能等级，从 PLa 到 PLe 共五级
- SIL 是安全完整性等级，SIL 3 对应高风险场合的典型要求
设备整体要达到目标等级，不只是继电器的事——急停按钮、安全门开关、接触器都要匹配同等水平，这条链上最弱的一环决定整体结果。采购时只核继电器等级、不管上下游元件，是很常见的疏漏。
接线与调试的三个关键点
- 安全输入采用常闭（NC）双通道触点，两路要按安全回路图分别接，把两路并成一路或者只接一路，冗余就没了
- 必须由具备资质的人员按安全回路图接线。误接线会让安全功能静默失效：设备能跑，按下急停却断不开
- 模块带 LED 状态指示，现场诊断直接看灯，不用拿万用表逐点测量，缩短排查时间
启用后要定期测试急停与复位功能，并确认柜内温湿度与防护要求。不少现场是装好之后几年没测过，等到出问题才发现复位链路早就断了。
安装与柜内布置
RLY3 系列采用 DIN 导轨安装，结构紧凑，节省开关柜内部空间，接线与调试也更快。对紧凑型机器来说，柜内占位越小，布置越从容。外壳防护等级 IP67 级。
监控对象覆盖机床与自动线急停监控、安全门联锁、安全光幕与光栅静音、输送线与包装设备安全防护。
选型时要提供的现场信息
- 需要监控什么：急停按钮、安全门，还是安全光幕
- 复位方式：人工复位还是自动复位
- 安全等级要求：设备整体目标 PL / SIL 等级
- 输出路数：要带几个接触器或几路安全输出
- 柜内安装方式与可用空间
把这五项给到供应商，型号基本就定下来了。
易测电气的选型支持
易测电气代理 SICK 西克全系列安全继电器与接近开关，可按现场回路提供选型建议。选型电话 0755-85271862，提供监控对象、复位方式与目标安全等级即可。更多产品资料，请访问易测电气官网 www.szetme.com。
安全继电器本身不创造产能，它保证的是「出问题时设备一定停得下来」，这条底线永远排在效率前面。
