位移传感器分类大全：七大原理对比与易测产品对应

七大位移测量原理对比

位移传感器按原理分七大类，本文对比并对应易测电气产品。

一、七大类位移传感器

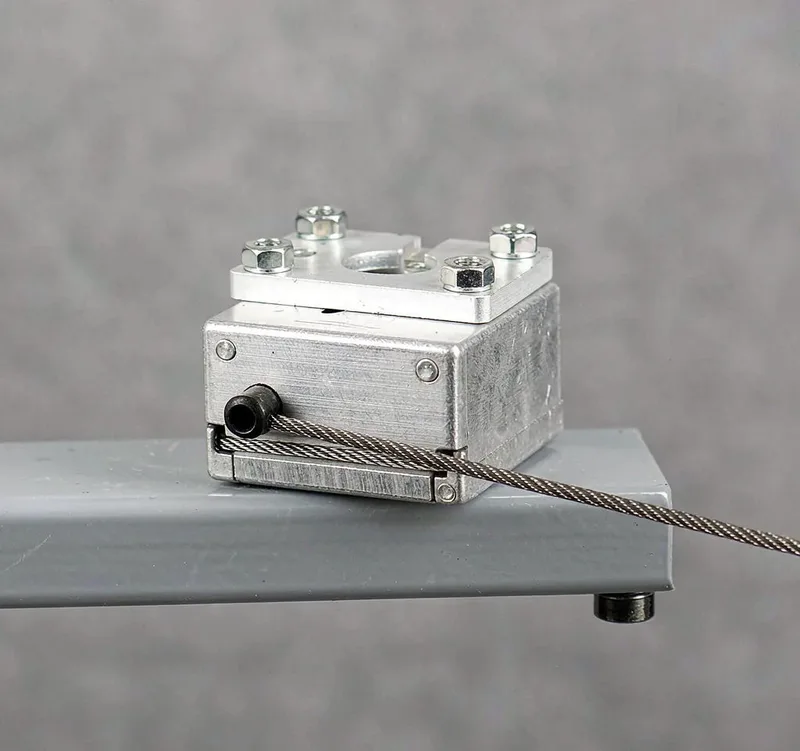

1. 拉绳式

• 原理：钢丝绳拉出测位移
• 行程：0.15-30m
• 精度：±0.05-0.1% FS
• 易测产品：EPS/EPM/EFS
• 适用：长行程、闸门、升降平台

2. 直线式（电子尺）

• 原理：碳膜电阻+电刷
• 行程：5-2500mm
• 精度：±0.05-0.5% FS
• 易测产品：KTC/KTF/KPM/KTR/LWH
• 适用：注塑机、液压机、包装机械

3. 角度式

• 原理：霍尔效应测旋转角度
• 量程：0-360° 连续
• 精度：±0.1-1°
• 易测产品：FCD/FDW
• 适用：阀门、风门、旋转台

4. LVDT

• 原理：差动变压器
• 行程：短（±0.5-500mm）
• 精度：±0.1-5μm
• 易测产品：FER20/LBB
• 适用：精密测量（主推 www.acnnc.com）

5. 磁致伸缩

• 原理：波导丝+磁环
• 行程：50-6000mm
• 精度：±0.01-0.05mm
• 易测代理：Germanjet 德敏哲
• 适用：油缸内置、高精度

6. 光栅尺

• 原理：莫尔条纹
• 行程：50mm 至数米
• 精度：±0.5-10μm
• 易测不主营
• 适用：机床、三坐标

7. 电涡流

• 原理：电磁感应
• 行程：短（0-50mm）
• 精度：±1μm
• 易测不主营
• 适用：非接触、金属测量

二、怎么选

• 长行程（>2m）：拉绳
• 短行程注塑机：直线电子尺
• 旋转角度：角度传感器
• 超精密：LVDT/光栅
• 油缸内置：磁致伸缩

三、易测电气产品矩阵
