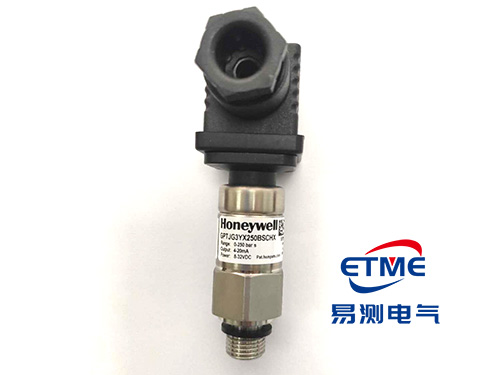

Honeywell霍尼韦尔GPT系列压力变送器/传感器250bar

原装正品工业级多型号可选

产品文字说明

霍尼韦尔GPT系列压力变送器采用压阻传感技术，具备高精度、温度补偿和高绝缘性能，广泛应用于工业环境，确保可靠测量与高效运行。

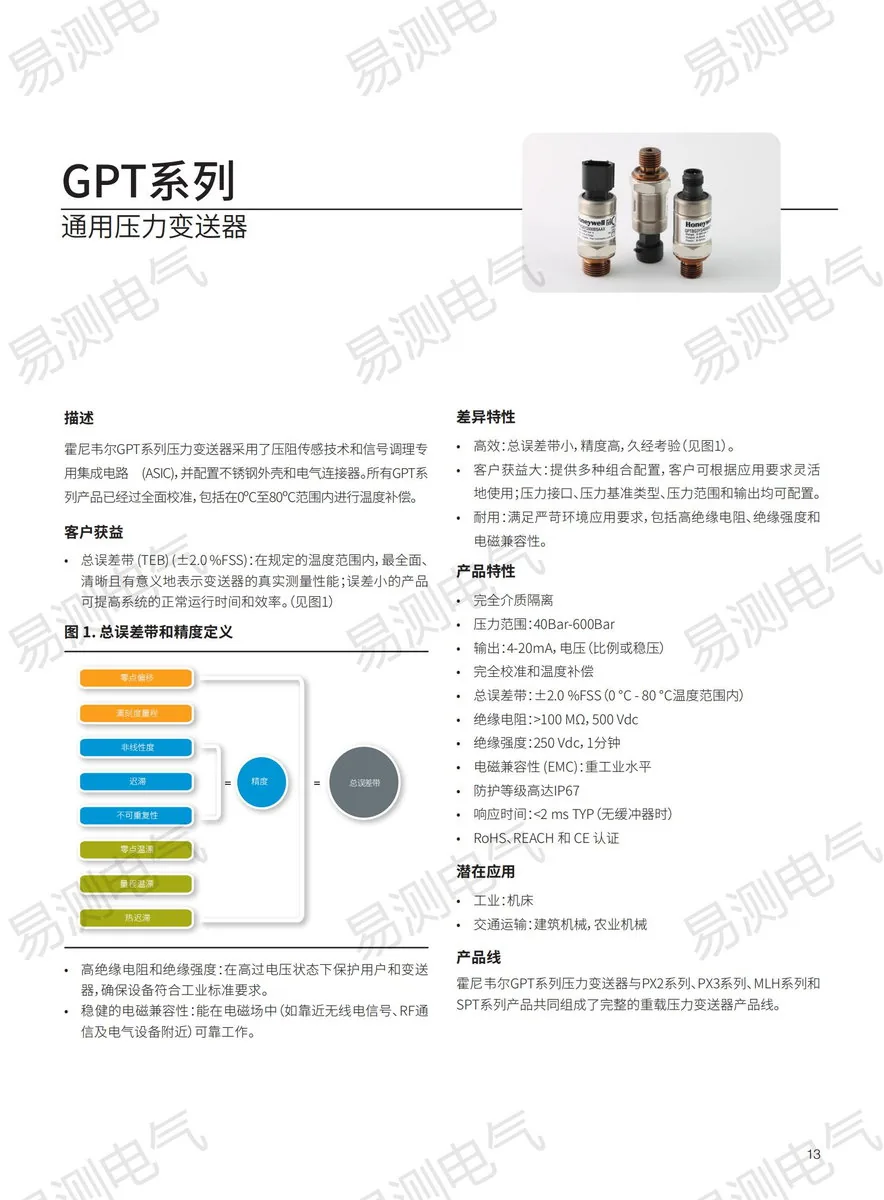

产品概述

霍尼韦尔GPT系列压力变送器采用压阻传感技术和信号调理专用集成电路（ASIC），配置不锈钢外壳和电气连接器。所有GPT系列产品经过全面校准，包括在0℃至80℃范围内进行温度补偿。本款压力覆盖250Bar量程，提供4-20mA及电压输出，支持压力接口、压力基准类型、压力范围和输出的灵活配置，可满足重工业场景的不同需求。

主要特点

完全介质隔离设计，接液材料采用17-4PH不锈钢
压力范围40Bar-600Bar，输出4-20mA或电压（比例或稳压）
完全校准和温度补偿（0℃-80℃范围内）
总误差带（TEB）±2.0%FSS，清晰表示真实测量性能
绝缘电阻>100MΩ（500Vdc），绝缘强度250Vdc/1分钟
稳健电磁兼容性，达重工业水平，可在电磁场中可靠工作
防护等级高达IP67，响应时间<2ms（无缓冲器时）
通过RoHS、REACH、CE认证

技术参数

霍尼韦尔GPT系列通用压力变送器（40Bar-600Bar可选）采用压阻传感技术和信号调理专用集成电路（ASIC），配置不锈钢外壳和电气连接器。核心参数：输出4-20mA或电压（0.5-4.5V/0-10V/1-6V等）；总误差带TEB ±2.0%FSS（0-80℃）；精度±0.5%FSS；绝缘电阻>100MΩ；防护等级IP67；响应时间<2ms；电磁兼容性达重工业水平；工作温度-40~85℃。经RoHS、REACH、CE认证，广泛用于工业机床、建筑机械、农业机械等重载压力测量场景。

项目	参数
压力范围	40Bar-600Bar
输出信号	4-20mA、0.5-4.5V、0-10V、1-6V等（可配置）
精度	±0.5%FSS
总误差带	±2.0%FSS（0℃-80℃）
绝缘电阻	>100MΩ（500Vdc）
绝缘强度	250Vdc，1分钟
防护等级	IP67
响应时间	<2ms（无缓冲器时）
工作温度	-40~85℃
认证	RoHS、REACH、CE

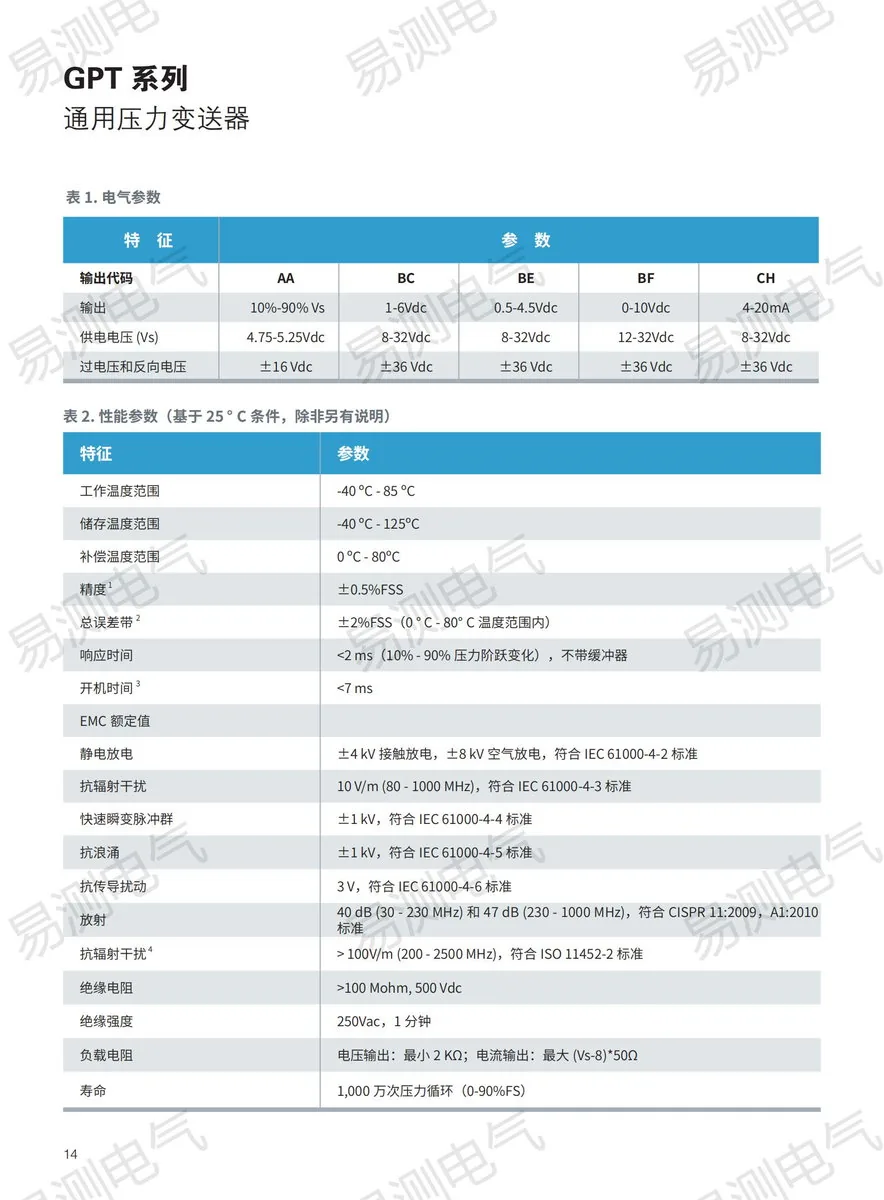

GPT系列电气与性能参数：输出代码AA/BC/BE/BF/CH对应10%-90%Vs、1-6Vdc、0.5-4.5Vdc、0-10Vdc、4-20mA；供电电压Vs 4.75-5.25Vdc或8-32Vdc；工作温度-40~85℃；精度±0.5%FSS；总误差带±2%FSS（0-80℃）；响应时间<2ms；开机时间<7ms；静电放电±4kV（接触）/±8kV（空气）；抗辐射干扰10V/m（80-1000MHz）；绝缘电阻>100MΩ；寿命1000万次压力循环（0-90%FS）。

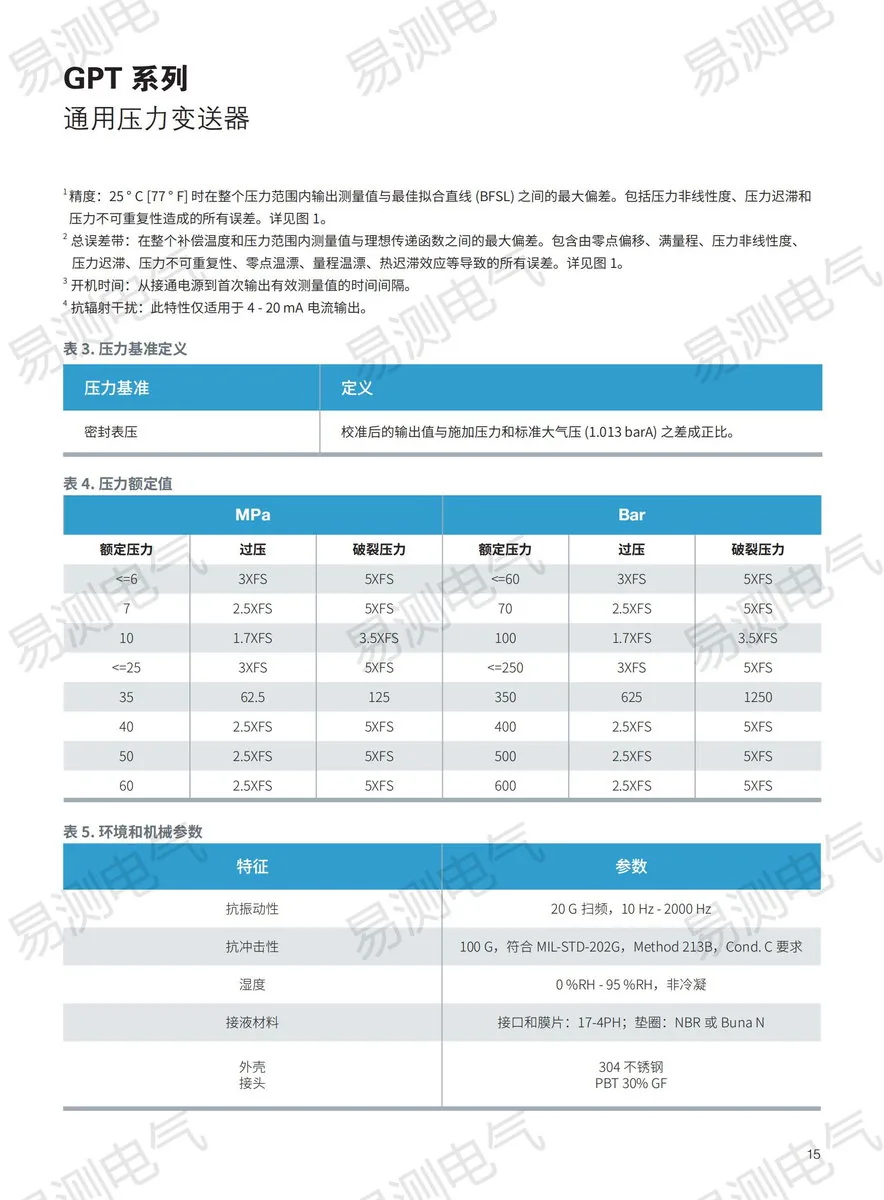

GPT系列压力额定值与环境机械参数：压力基准为密封表压；额定压力≤6MPa（60Bar）至600Bar，对应过压3XFS、破裂压力5XFS（各量程有所不同）；抗振动20G（10-2000Hz）；抗冲击100G（MIL-STD-202G）；湿度0%RH-95%RH（非冷凝）；接液材料17-4PH不锈钢；外壳304不锈钢，接头PBT 30%GF。

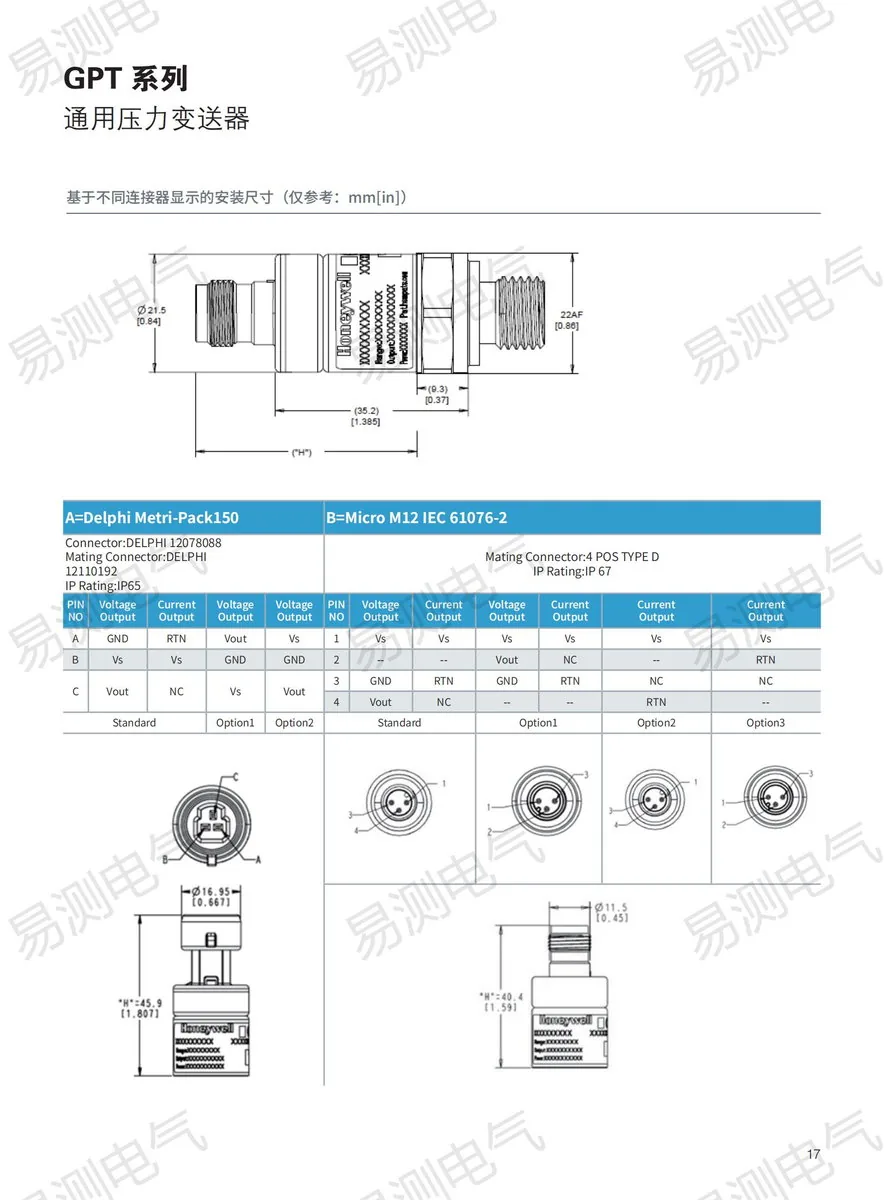

GPT系列安装尺寸与连接器定义：A连接器为Delphi Metri-Pack 150（IP65），B连接器为Micro M12 IEC 61076-2（IP67）；引脚按电压输出/电流输出分别定义（A、B、C脚对应电源、信号输出等）。整体尺寸21.5mm、总长74mm，支持标准与多种选型配置。

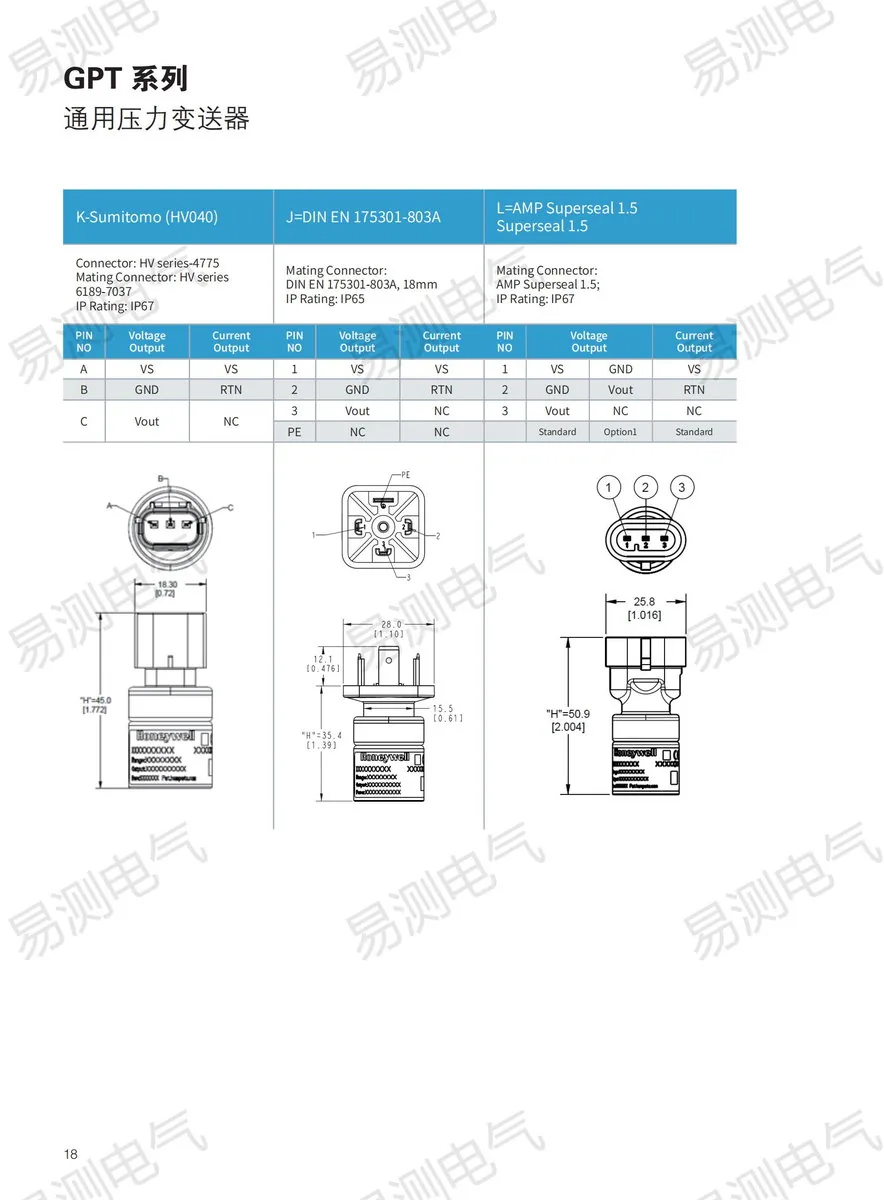

GPT系列更多连接器选项与引脚定义：K=Sumitomo HV040（IP67）、J=DIN EN 175301-803A（IP65，18mm）、L=AMP Superseal 1.5（IP67）；各连接器对应电压输出/电流输出的引脚分配见引脚表，接入不同工业现场电气接口。

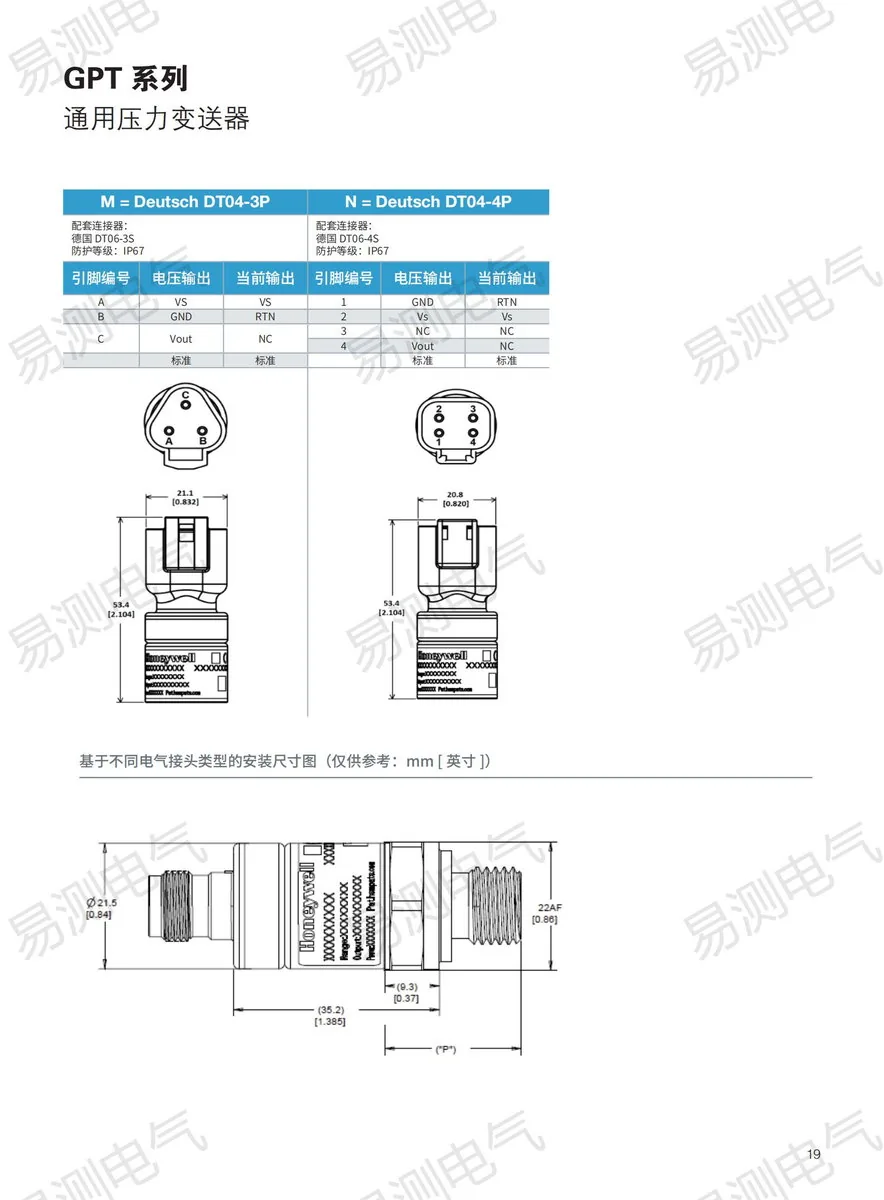

GPT系列德国蒂（Deutsch）连接器选项：M=Deutsch DT04-3P、N=Deutsch DT04-4P（均IP67），引脚按电压输出/电流输出定义；底部为基于不同电气接头类型的安装尺寸图（21.5mm、总长74mm等），适配多种工业接线需求。

应用领域

工业机床
建筑机械
农业机械
重载设备压力测量

典型应用场景

注塑机械

液压设备

智能装备

桥梁工程

石油化工

汽车制造
