PROFINET磁致伸缩位移传感器

非接触测量高精度多种输出长寿命

产品文字说明

磁致伸缩位移传感器在产品的性能上是采用非接触式磁悬浮测量技术。此技术能提供高精准、高可靠性、稳定性高、直接和绝对值的位移输出。非接触式设计不但方便安装，而且能消除所有工作磨损而带来的误差，无须重新标定，无须定期维护

19系列 Profinet 磁致伸缩位移传感器采用非接触式磁致伸缩测量技术，提供高精度、直接和绝对值的位移输出。采用 Profinet 实时以太网通讯，支持单磁铁与多磁铁位置与速度测量，适合对通讯实时性要求高的工业自动化场景。

产品概述

19系列 Profinet 磁致伸缩位移传感器采用非接触式磁致伸缩测量技术，提供高精度、直接和绝对值的位移输出。输出 Profinet，测量数据为直线位移和速度，数据协议 Encoder Profile 4.1，界面 Profinet RT/IRT version 2.3，最大传输速度 100 Mbit/s。订货编号信号输出模式支持 U401（Profinet RT&IRT 单磁铁）与 U402（多磁铁）两种输出模式。

技术特点

输出 Profinet，测量数据为直线位移和速度，数据协议 Encoder Profile 4.1
界面 Profinet RT/IRT version 2.3，最大传输速度 100 Mbit/s
分辨率 1至100μm（可选），重复精度为满量程 ±0.001%，非线性为满量程 ±0.01%
更新时间 0.5ms（715mm 内）至 4.8ms（7600mm 内）
供电 +24Vdc（20.4-28.8V），防护等级 IP67，工作温度 -40~75℃
接口 2组 4针母插头 M12、1个 4针公插头 M8
支持单磁铁与多磁铁测量，满足不同位置测量需求

性能规格

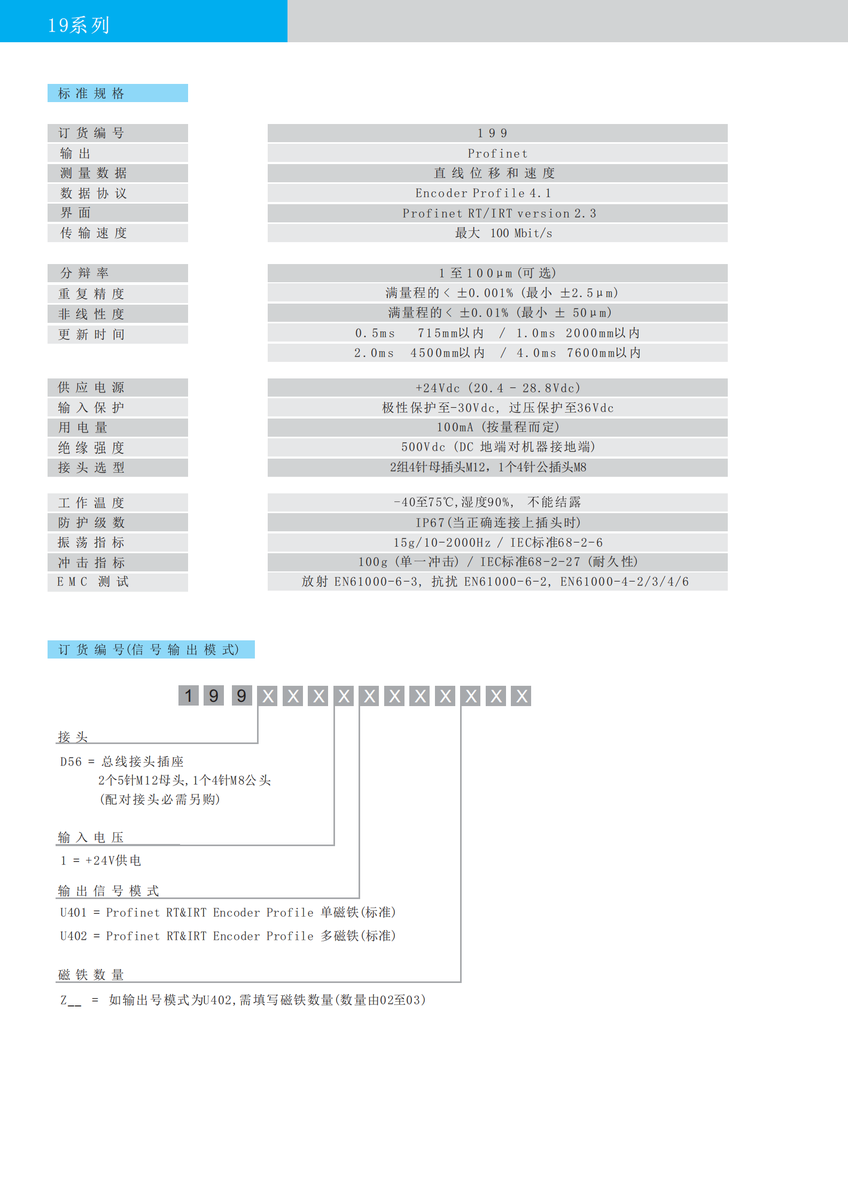

19系列 Profinet 标准规格表（订货编号 199）：输出 Profinet，测量数据直线位移和速度；数据协议 Encoder Profile 4.1；界面 Profinet RT/IRT version 2.3；传输速度最大 100 Mbit/s；分辨率 1至100μm（可选）；重复精度为满量程 ±0.001%；非线性为满量程 ±0.01%；更新时间 0.5ms（715mm 内）至 4.8ms（7600mm 内）；供电 +24Vdc（20.4-28.8V）；防护等级 IP67；工作温度 -40~75℃；接口 2组 4针母插头 M12、1个 4针公插头 M8。订货编号信号输出模式：接入电压 1=+24V 供电，输出信号模式 U401=Profinet RT&IRT 单磁铁 / U402 多磁铁。

项目	参数
订货编号	199
输出	Profinet
测量数据	直线位移和速度
数据协议	Encoder Profile 4.1
界面	Profinet RT/IRT version 2.3
传输速度	最大 100 Mbit/s
分辨率	1至100μm（可选）
重复精度	满量程 ±0.001%
非线性	满量程 ±0.01%
更新时间	0.5ms（715mm 内）至 4.8ms（7600mm 内）
供电	+24Vdc（20.4-28.8V）
防护等级	IP67
工作温度	-40~75℃
接口	2组 4针母插头 M12、1个 4针公插头 M8

产品图纸与技术资料

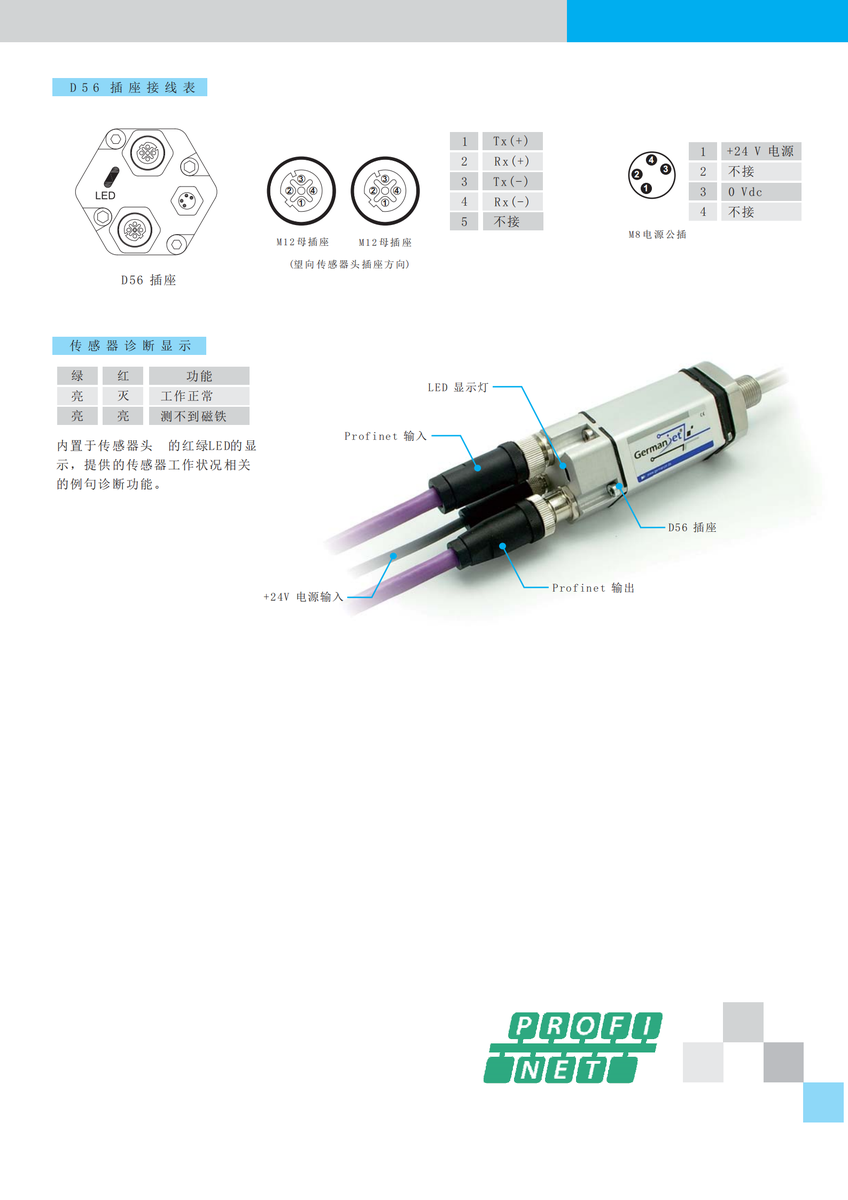

19系列 Profinet 插座接线与诊断：D56 插座接线表，M12 母插座 1=Tx(+) 2=Rx(+) 3=Tx(−) 4=Rx(−) 5=不接；M8 电源公插 1=+24V 电源 2=不接 3=0Vdc 4=不接。传感器诊断显示：红绿 LED（亮/灭=工作正常，亮/亮=测不到磁铁）；接口位于传感器头，提供 Profinet 输入、Profinet 输出、+24V 电源输入与 D56 插座。

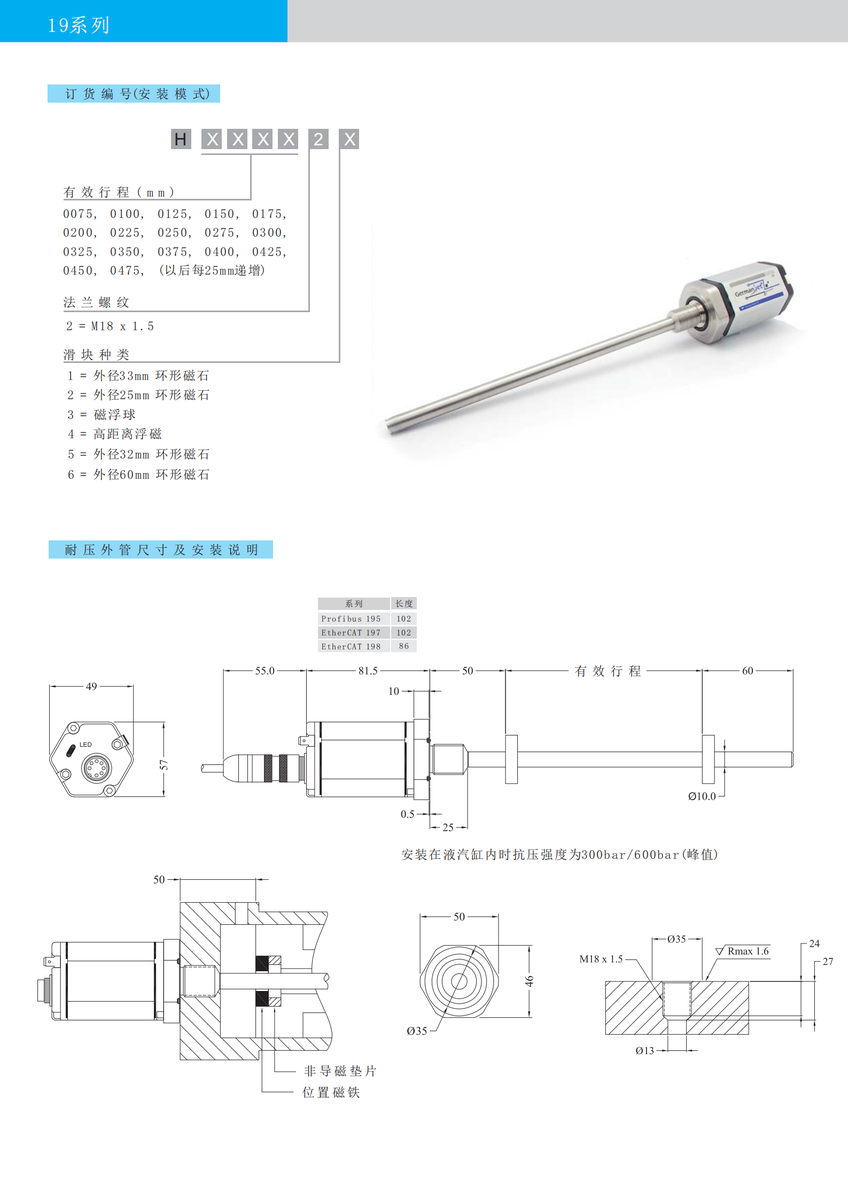

19系列订货编号（安装模式）HXXXXXX2X：有效行程 mm（0075、0100、0125、0150、0175、0200、0225、0250、0275、0300、0325、0350、0375、0400、0425、0450、0475，以后每25mm递增）；法兰螺纹 2=M18x1.5；滑块种类 1=外径33mm环形磁石、2=外径25mm环形磁石、3=磁浮球、4=高距离浮磁、5=外径32mm环形磁石、6=外径60mm环形磁石。耐压外管抗压强度 300bar/600bar（峰值），配非导磁垫片与位置磁铁，螺纹 M18x1.5、安装孔 Φ35。

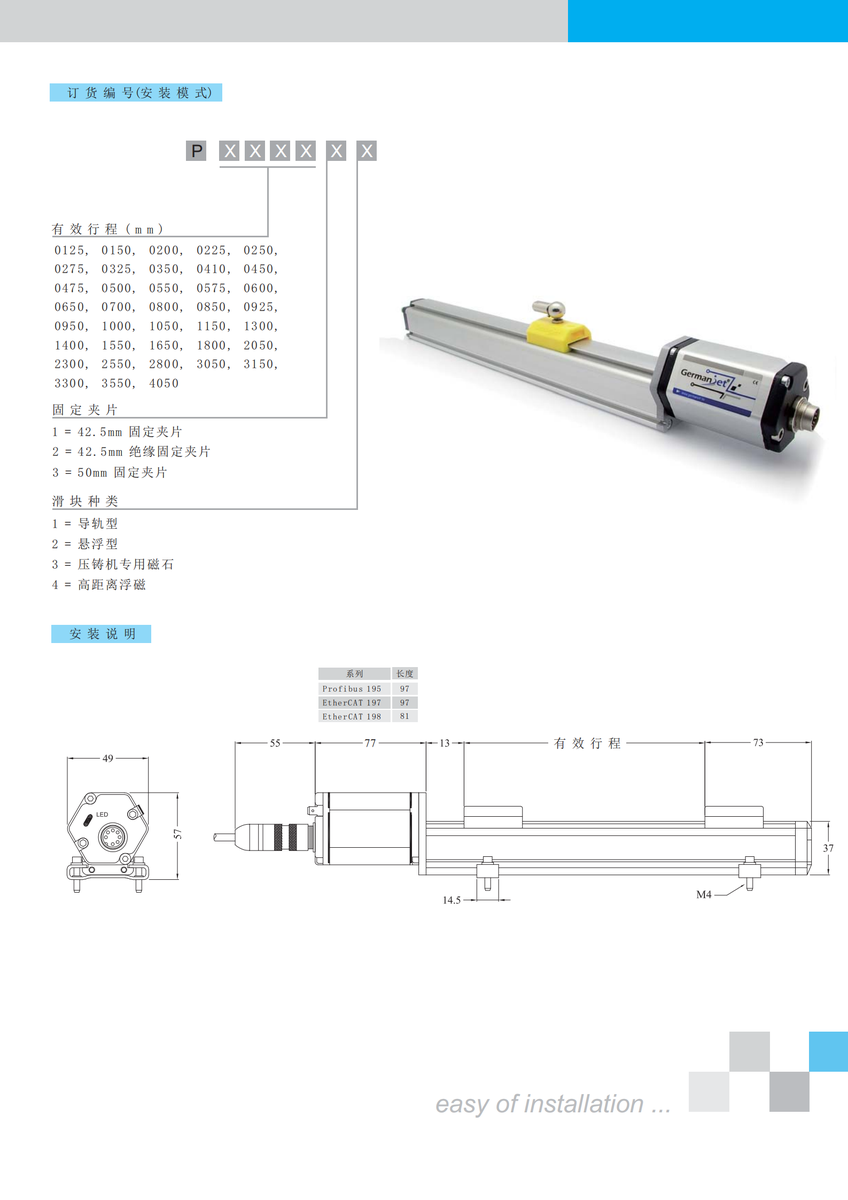

19系列订货编号（P 型安装模式）PXXXXXX：有效行程 mm（0125~4050，每25mm递增系列）；固定夹片 1=42.5mm、2=42.5mm 绝缘固定夹片、3=50mm；滑块种类 1=导轨型、2=悬浮型、3=压铸机专用磁石、4=高距离浮磁。安装说明：系列 195（Profibus）长度 97、197/198（EtherCAT）长度 97/81，有效行程由滑块决定，M4 安装，导轨式外置安装。

应用场景

19系列 Profinet 磁致伸缩位移传感器适用于对通讯实时性要求高的工业自动化场景，支持单磁铁与多磁铁位置与速度测量，如液压设备、自动化控制、机械制造等需要高精度、快速响应的位置反馈系统。

典型应用场景

注塑机械

液压设备

智能装备

桥梁工程

石油化工

汽车制造
