本安防爆位移传感器的拉绳、拉杆、滑块与角度四种结构
爆炸性环境里选位移传感器，顺序和普通场合反过来：先看防爆标志能不能对上现场的危险区域，再看结构形式合不合机械动作。易测电气的本安防爆位移传感器有拉绳、拉杆、滑块、角度四种结构，防爆标志为 Ex ia IIC T6 Ga，均已取得防爆合格证。
先认防爆标志：Ex ia IIC T6 Ga 每个字段什么意思
- Ex：防爆电气设备的统一标记
- ia：本质安全型，ib、ic 的保护级别依次放宽
- IIC：气体组别，氢气、乙炔等气体属于这一组
- T6：温度组别，设备表面最高温度不超过 85℃
- Ga：设备保护级别，可用于 0 区
这串标记要逐段和设计院的防爆分区对表。标志对不上，产品再好也不能用在那个区域。
拉绳式：大量程与远距离
拉绳式把直线位移转成不锈钢绳的拉伸长度，量程多档可选、可达数米，回缩平稳。行程大、安装位置受结构限制的场合优先选它，比如大型设备的行程监测、闸门开度、料位测量。
拉绳款取得气体与粉尘双防爆认证，防爆标志覆盖 Ex ia IIC T6 Ga、Ex ib IIIC T80°C Db、Ex tb IIIC T80°C Db，粉尘环境同样可用。
拉杆式：往复动作、直接连动
拉杆式通过拉杆连动内部精密测量元件，拉杆在复位机构作用下回收，结构简洁，适合频繁往复的工业场合，比如液压缸行程、工程机械臂位。安装时拉杆运动方向要与机械运动方向一致，避免偏载与侧向冲击。
滑块式：高频往复、摩擦小
滑块沿导轨平稳滑动，摩擦小，适合高频次往复测量。量程多档可选，常见如 0-300mm，多用于阀门、闸门及各类执行机构的位置反馈。滑块式要在额定行程内工作并预留缓冲，撞到底会直接损伤测量元件。
角度式：测转动量
角度式把旋转角度转换为标准电信号，单圈量程 0-360°，用于阀门开度反馈、转台与分度盘角度、搅拌与混合设备转角监测。转轴要与机械轴同心连接，避免偏载与径向受力。

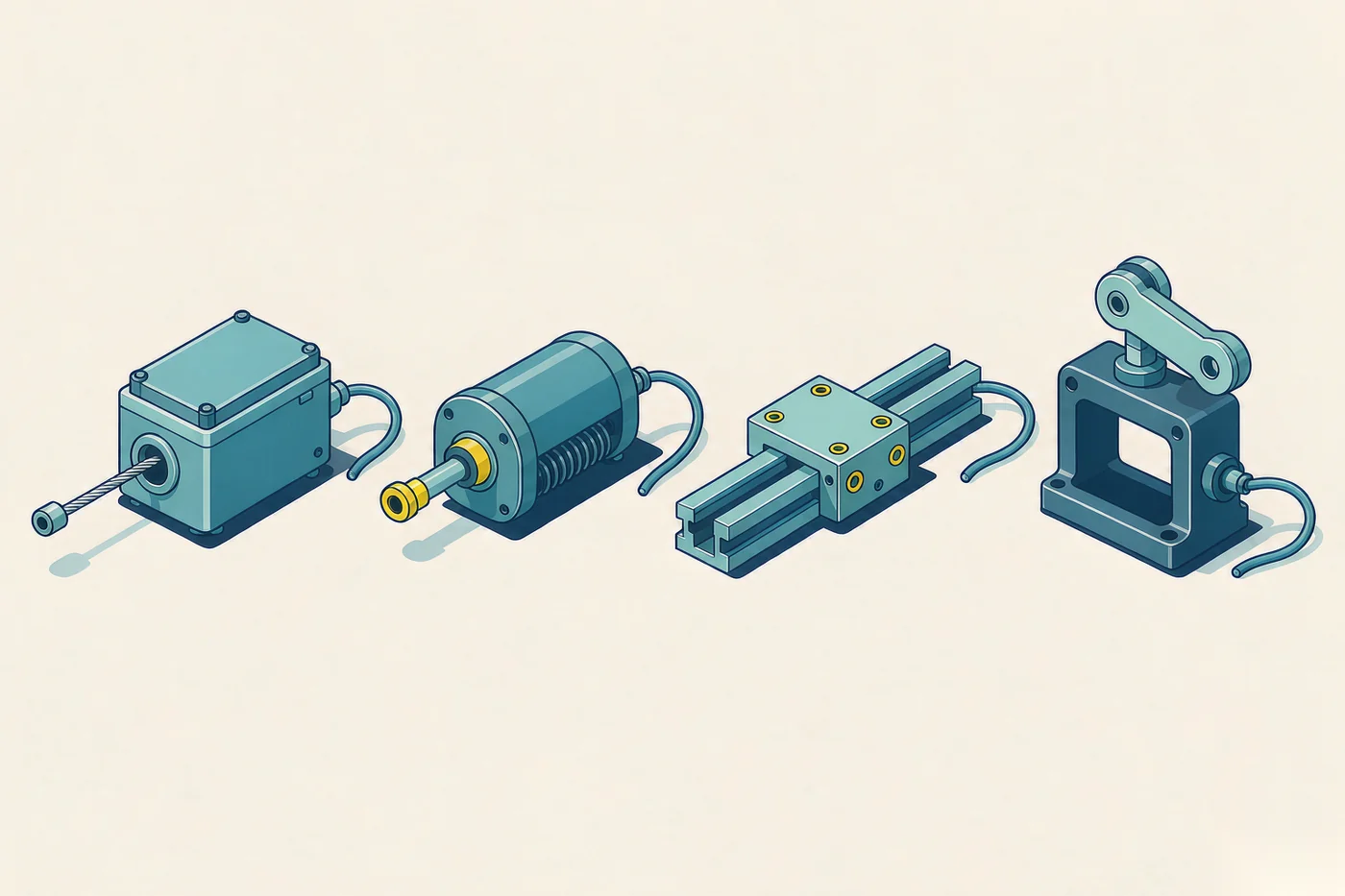

四种结构怎么定
- 位移是直线且行程大，到米级：拉绳式
- 位移是直线、动作频繁、想直接连在运动件上：拉杆式
- 位移是直线、滑块能在导轨上稳定导向、往复频率高：滑块式
- 被测的是转角：角度式
三种直线结构的共同点：输出都是 4-20mA / 0-10V / RS485，线性度 ≤ ±0.1% ~ ±0.25% FS，供电 DC 24V 本安回路，防护等级 IP65 / IP66，工作温度 -25℃ ~ +80℃。
三条不能省的硬要求
- 必须与安全栅等本安关联设备配套使用，确保本安回路能量受限；安全栅参数要与传感器匹配，不能随意代用
- 安装与接线须由具备资质人员按防爆电气规范操作，严禁在危险场所带电开盖或改线
- 信号线使用屏蔽电缆并单端接地，传感器应在额定行程内工作并预留缓冲
易测电气的选型支持
易测电气提供拉绳、拉杆、滑块、角度四种结构的本安防爆位移传感器，防爆标志 Ex ia IIC T6 Ga，已取得防爆合格证。选型电话 0755-85271862，提供危险区域等级、气体组别、温度组别、行程与安装方式即可。更多产品资料，请访问易测电气官网 www.szetme.com。更多本安防爆传感器选型与防爆认证资料，可访问 www.elnc.net。
防爆选型的底线是标志对得上、回路连得对。传感器装上去能不能安全运行，取决于整个本安回路，而不是单独一台设备。
