产品文字说明
DT本安防爆拉绳式位移传感器的功能是把机械运动转换成可以计量，记录或传送的电信号。拉绳位移传感器由可拉伸的不锈钢绳均匀的绕在一个滚轮上，感应器可以是增量编码器，绝对值编码器，混合或导电塑料旋转电位计等，滚轮带动感应器旋转，输出一个与拉绳移动距离成比例的电信号。

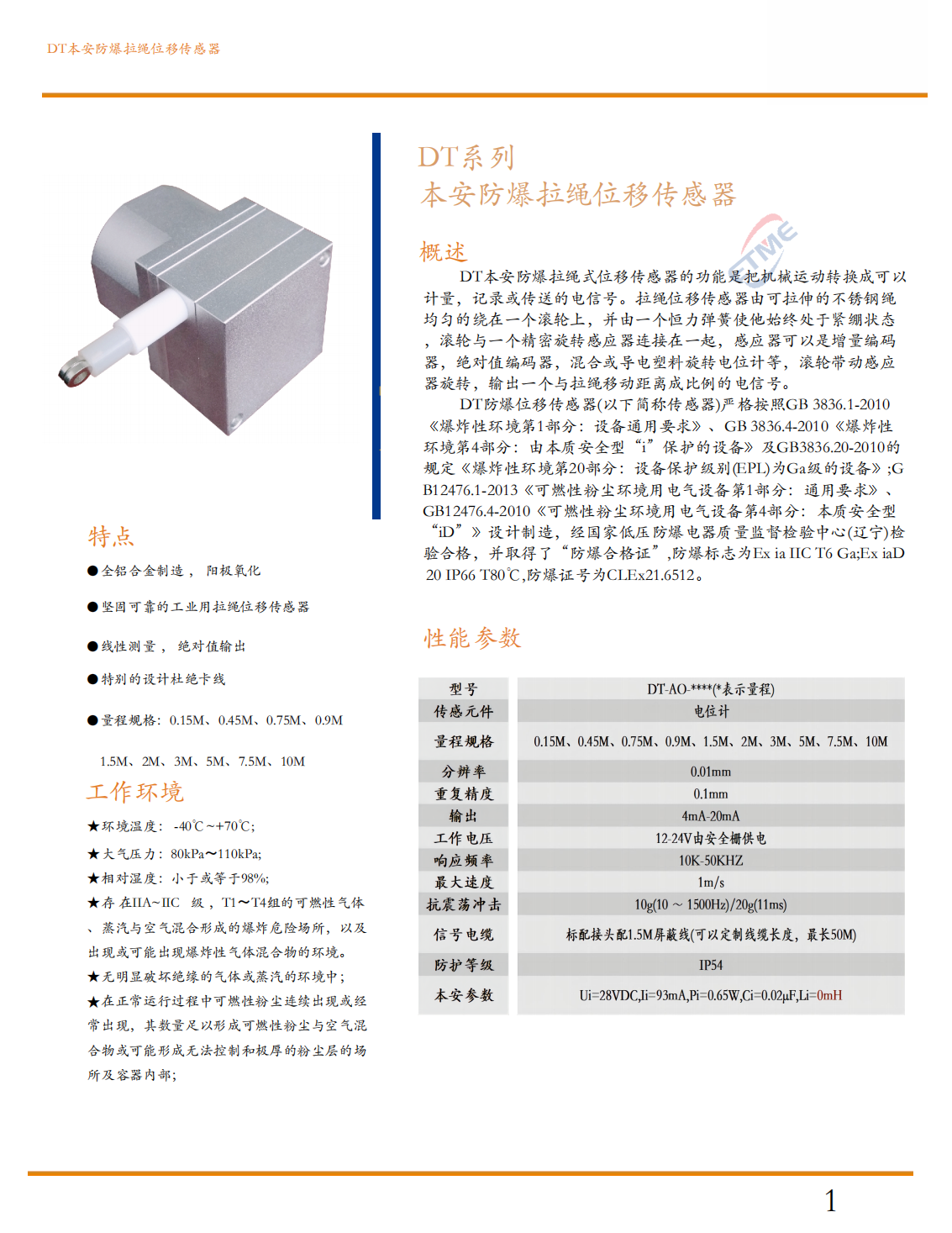

产品概述
本安防爆拉绳位移传感器（拉绳式位移变送器）将机械直线位移转换为可计量、记录或传送的电信号，取得气体与粉尘双防爆认证，防爆标志 Ex ia IIC T6 Ga、Ex ib IIIC T80°C Db、Ex tb IIIC T80°C Db，适用于存在爆炸性气体与可燃性粉尘的危险环境。
主要特点
- 双防爆认证：气体 Ex ia IIC T6 Ga、粉尘 Ex ib IIIC T80°C Db、Ex tb IIIC T80°C Db
- 拉绳结构：不锈钢绳+恒力弹簧，量程大、回缩平稳
- 多种感应器：增量/绝对值编码器、导电塑料电位计可选
- 多种输出：4-20mA / 0-10V / RS485
- 坚固防护：IP66 外壳
技术参数
| 项目 | 参数 |
|---|---|
| 测量原理 | 拉绳 + 旋转感应器 |
| 防爆标志 | Ex ia IIC T6 Ga；Ex ib IIIC T80°C Db；Ex tb IIIC T80°C Db |
| 测量量程 | 多档可选（可达数米） |
| 线性度 | ≤ ±0.1% ~ ±0.25% FS |
| 输出信号 | 4-20mA / 0-10V / RS485 |
| 供电电压 | DC 24V（本安回路） |
| 防护等级 | IP66 |
应用领域
石化、燃气、制药、粮食加工等易燃易爆环境的油缸行程、阀门开度、液位与大型设备位移监测。
安装注意事项
须与安全栅等本安关联设备配套，由具备资质人员按防爆电气规范安装；严禁在危险场所带电开盖。拉绳出线方向应与运动方向一致，避免绳体折弯磨损；信号线屏蔽单端接地。
外壳防护等级
IP 等级由两个数字组成，第一个数字表示防尘、防止外物侵入等级，第二个数字表示防湿气、防水侵入的密闭程度。
| 数字 | 防尘 / 防止外物侵入等级 |
|---|---|
| 4 | 防止大于 1.0mm 的固体外物侵入 |
| 5 | 侵入的灰尘量不会影响电器的正常运作 |
| 6 | 完全防止外物及灰尘侵入 |
| 数字 | 防湿气、防水侵入的密闭程度 |
|---|---|
| 0 | 对水及湿气无特殊的防护 |
| 5 | 防止来自各方向由喷嘴射出的水侵入电器而造成损坏 |
| 6 | 防止来自各方向由强力喷射的水侵入电器而造成损坏 |
| 7 | 电器浸在水中一定时间或水压一定的标准以下，可确保不因侵水而造成损坏 |
