电流信号(4-20MA)、电压信号(0-5V 0-10V)、差分信号,RS485信号,脉冲输出(ABZ项,也可以根据您提供的编码器定制)
·标准工业级、全金属封装,耐用型
·适合中等距离精密直线或曲线位移测量
·适合多种恶劣环境和苛刻工作条件,狭缝安装
拉绳位移传感器详细介绍与说明
一、 工作原理
EPS型位移传感器将机械位移量转换成可计量的、成线性比例的电信号。被测物体产生位移时,拉动与其相连接的钢绳,钢绳带动传感器传动机构和传感元件同步转动;当位移反向移动时,传感器内部的回旋装置将自动收回绳索,并在绳索伸收过程中保持其张力不变,从而输出一个与绳索移动量成正比例的电信号。
本品是基于微震动环境设计安装使用的产品。
二、 主要特点
EPS系列传感器的设计精密合理,采用高精密传感元件,传感器具有体积小,使用方便,密封性好,测量精度高,温度误差小,寿命长等优点。
该传感器不仅适宜于作直线运动的机械物体位移测量,更适宜于机械物体作曲线运动的位移测量。
三、 主要技术指标
1、 位移有效测量范围:0-10000mm 6、工作方式:连续工作
2、 输入直流电压:+24VDC 7、工作温度:-25º-75ºC
3、输出信号形式:4-20mA 8、制造材料:合金金属
4、线性精度:优于±0.3%F.S 9、绳索材料:高柔性金属钢丝绳
5、产品等级:标准工业级+ 10、重量:450g(实际重量随不同量程会有不同)
11、表面处理:合金表面阳极化处理 12电缆长度:1米
13、小量程尺寸(60*66*76.5) 中型量程尺寸(80*90*136) 大型量程尺寸(164*152*158)

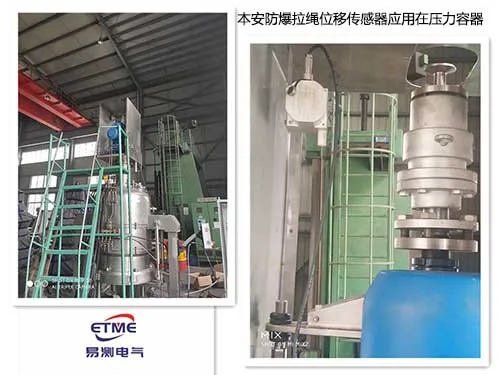

四、 使用注意事项
1、安装拉线式位移传感器时,应根据被测点的运动轨迹,使拉线头拉出的拉绳尽量与传感器出口端面保持垂直。利用底部4个固定螺丝孔,依现场及机器安装空间设施需要,直接安装或另加保护或其他机械使用,不锈钢索安装时,须注意水平角度,亦即尽量使钢索由出线口至移动部位之机构,于工作时水平滑动,保持最小角度(容许偏差+/-30)以确保量测精度及钢索之寿命,钢索本体是不锈钢加涂氟层,请勿让其受外力的割伤﹑烧损﹑撞击等不当之事发生:过量的粉尘﹑积屑或是足以破坏钢索的物品贮留于内部的滑轮或出线口将造成钢索破损,导致运转不顺的故障.
2、未安装于工作台或固定坐前,请勿用手或是其它产品将钢索拉出并让其瞬间自行弹回.此举将造成钢索断裂,伤害本体结构及人身安全.当手动拉出传感器拉绳时,应轻轻送回拉线头,严禁松手使拉绳自动收回,否则,拉线头所受到的冲击加速度可能造成传感器损伤。钢绳拉出时,还应注意防止用力过大扭曲拉绳,避免拉绳的永久变形。
3、传感器拉线头的拉出量应在其有效长度范围内工作,避免拉出到极限,使拉绳受力过大遭受损伤。EPS-S和EPS-M系列产品的往复运动的瞬间加速绝对不可超过1米/秒;EPS-L和EPS-L-P系列产品的往复运动的瞬间加速绝对不可超过0.5米/秒;此举将造成钢索断裂,恕本公司不承担此范围以外的责任
4、传感器具有有效工作范围,在此范围段内的输出电压随拉线头的拉出变化(或根据要求调整输出)。出厂时上述指标均已调整校准。若使用于非直线运动的机构,请加装适当的滑轮运转.
5、出厂传感器所有器件均经过精密调整,需要专业特殊人员进行维修,用户无需拆卸修理。出现任何故障,请联系我公司技术人员,将产品原件邮寄回我公司,我们会尽快为用户检测维修。如发现未经许可拆开、损坏或调整等现象,该产品将不再列入我公司保修产品范围,对因由此引起的不便,请用户谅解。
6、请勿将传感器输出线与动力线一起传输,也不能放在配电盘附近使用
7、在高粉尘、高湿等恶劣环境中需增加防护措施
