DT防爆拉绳位移传感器 - 安全测量解决方案

大行程测量结构紧凑防护等级高易于安装

产品文字说明

DT防爆拉绳位移传感器符合严格的防爆标准，确保在危险环境中的安全与可靠性。适用温度范围：-40℃至+70℃，提供高效精确的位移测量。

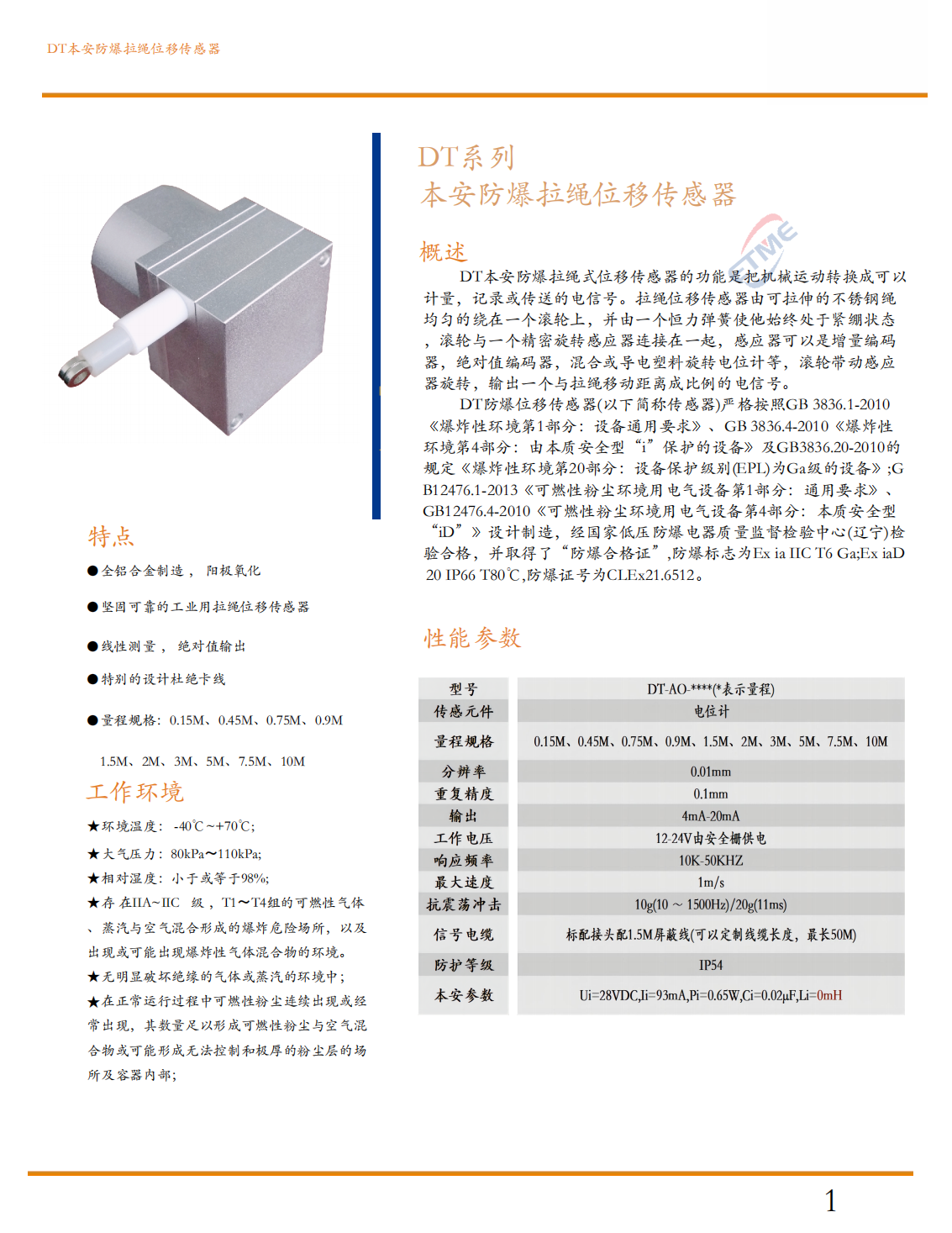

DT防爆拉绳位移传感器是专为爆炸性气体与可燃性粉尘环境设计的本安型位移测量设备，可将拉绳的直线位移转换为可计量、记录或传送的电信号。产品由可拉伸的不锈钢绳均匀绕在一个滚轮上，滚轮带动感应器（电位计）旋转，输出一个与拉绳移动距离成比例的电信号。经国家级仪器仪表防爆安全监督检验站（NEPSI）检验，符合 GB3836.1-2010 爆炸性环境第1部分：设备通用要求、GB3836.4-2010《爆炸性环境第4部分：由本质安全型“I”保护的设备》及 GB3836.20-2010《爆炸性环境第20部分：设备保护级别（EPL）为GA级的设备》设计制造，经国家防爆电气产品质量监督检验中心（CQST）检验合格，并取得“防爆合格证”。

产品概述

DT防爆拉绳位移传感器把机械运动转换成可以计量、记录或传送的电信号，由可拉伸的不锈钢绳均匀绕在滚轮上，滚轮带动感应器（电位计）旋转，输出与拉绳移动距离成比例的电信号。产品适用于爆炸性气体与可燃性粉尘环境，本安型设计确保危险环境中的安全与可靠性，适用温度范围 -40℃ 至 +70℃，提供高效精确的位移测量。使用环境大气压力 80kPa~110kPa，相对湿度≤98%，可在存在 IIA-IIC 级、T1-T4 组可燃气体、蒸汽与空气混合形成的爆炸危险场所以及可能出现爆炸气体混合物的环境中工作。

技术特点

本安防爆设计，防爆标志 Ex ia IIC T6 Ga、Ex ib IIIC T80°C Db、Ex tb IIIC T80°C Db
适应 IIA-IIC 级、T1-T4 组爆炸性气体环境及 20 区可燃性粉尘环境（气爆、尘爆）
使用环境温度 -40℃~+70℃，大气压力 80kPa~110kPa，相对湿度≤98%
量程规格 0.15M 至 10M 多种可选，分辨率 0.01mm，重复精度 0.1mm
输出 4-20mA，工作电压 12.24V 由安全栅供电，响应频率 10K/50KHz
铝合金壳体阳极氧化处理，坚固可靠，防护等级 IP54

性能规格

DT 系列本安防爆拉绳位移传感器性能参数：传感元件为电位计；量程规格 0.15M、0.45M、0.75M、0.9M、1.5M、2M、3M、5M、7.5M、10M；分辨率 0.01mm；重复精度 0.1mm；输出 4-20mA；工作电压 12.24V 由安全栅供电；响应频率 10K/50KHz；最大速度 1m/s；防护等级 IP54。防爆标志 Ex ia IIC T6 Ga、Ex ib IIIC T80°C Db、Ex tb IIIC T80°C Db；工作环境 -40℃~+70℃，大气压力 80kPa~110kPa，适应 IIA-IIC 级、T1-T4 组爆炸性气体环境及 20 区可燃性粉尘环境。

项目	参数
传感元件	电位计
量程规格	0.15M、0.45M、0.75M、0.9M、1.5M、2M、3M、5M、7.5M、10M
分辨率	0.01mm
重复精度	0.1mm
输出信号	4-20mA
工作电压	12.24V（由安全栅供电）
响应频率	10K/50KHz
最大速度	1m/s
防护等级	IP54
防爆标志	Ex ia IIC T6 Ga、Ex ib IIIC T80°C Db、Ex tb IIIC T80°C Db
工作环境	-40℃~+70℃，80kPa~110kPa

产品图纸与技术资料

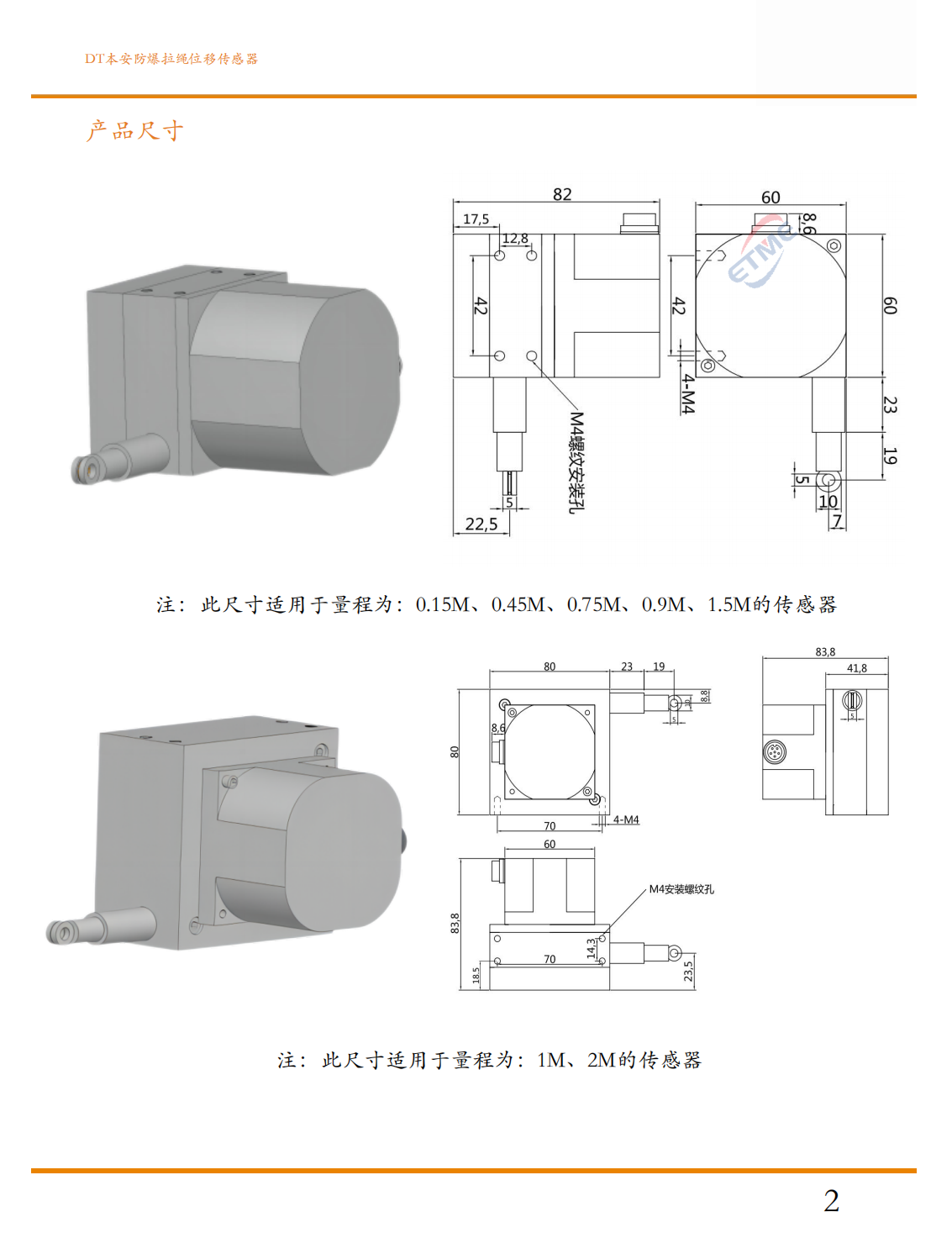

DT 系列产品尺寸（小量程）：0.15M、0.45M、0.75M、0.9M、1.5M 量程传感器外形尺寸主体 82×60mm，M4 安装螺纹孔；1M、2M 量程传感器外形尺寸 80×90/83.8mm，M4 安装螺纹，适配铝合金铸造防爆壳体。安装孔位与尺寸见标注。

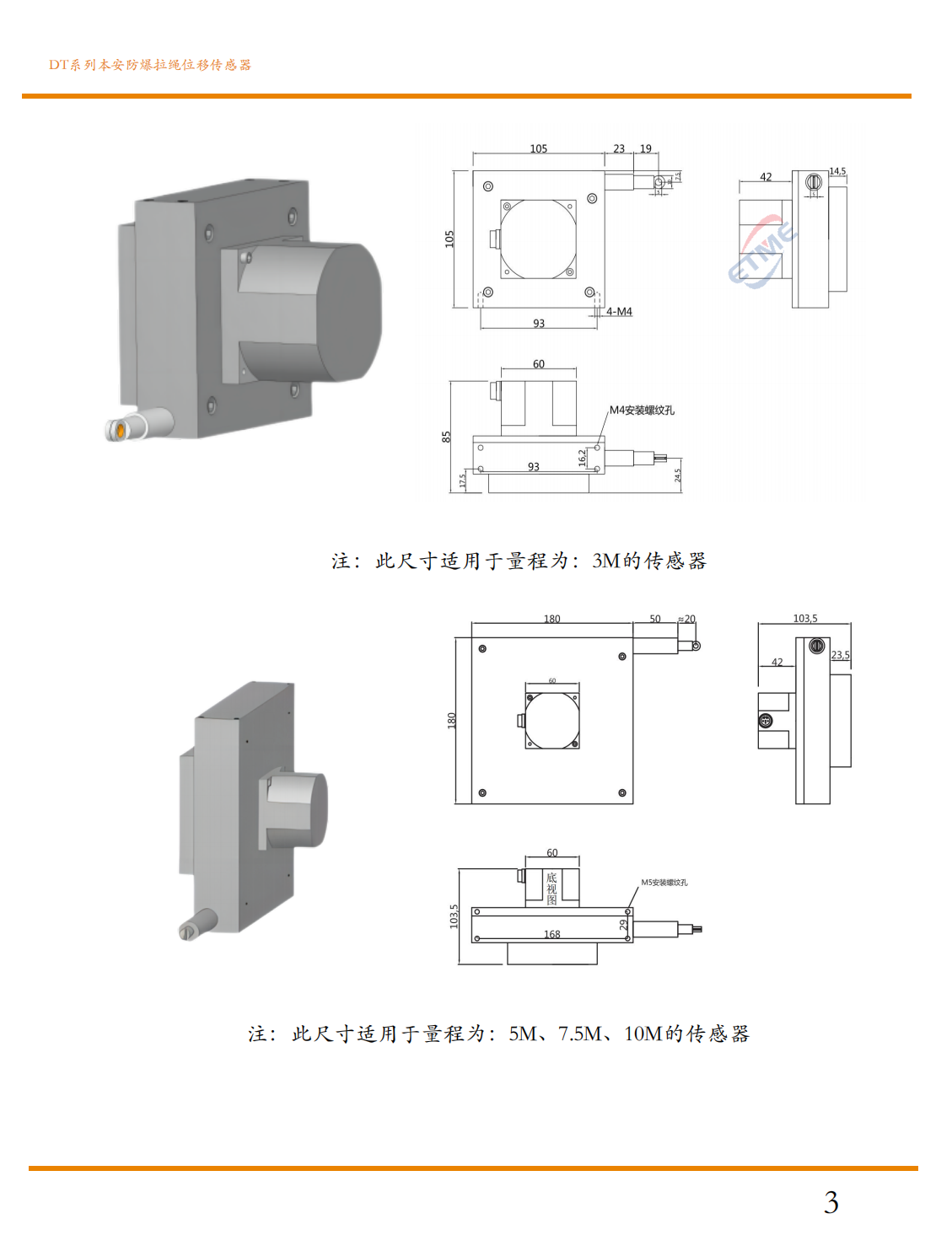

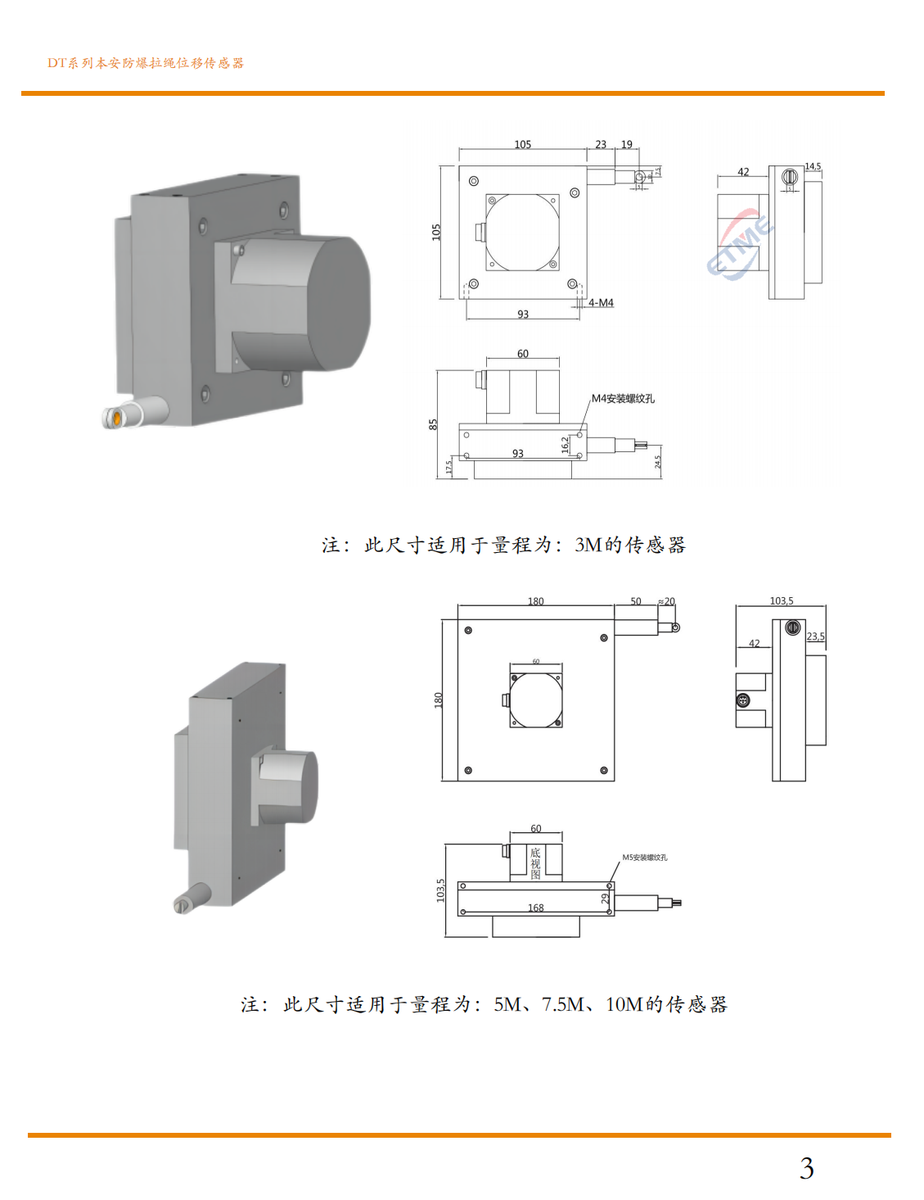

DT 系列产品尺寸（大量程）：3M 量程传感器外形尺寸 105×93mm，配合 60mm 安装位与 M4 安装螺纹；5M、7.5M、10M 量程传感器外形尺寸 180×103.5/42mm，配合 168mm 安装位与 M4 安装螺纹。壳体采用铝合金阳极氧化处理，坚固可靠，防爆等级达到 Ex ia IIC T6 Ga、Ex ib IIIC T80°C Db、Ex tb IIIC T80°C Db。

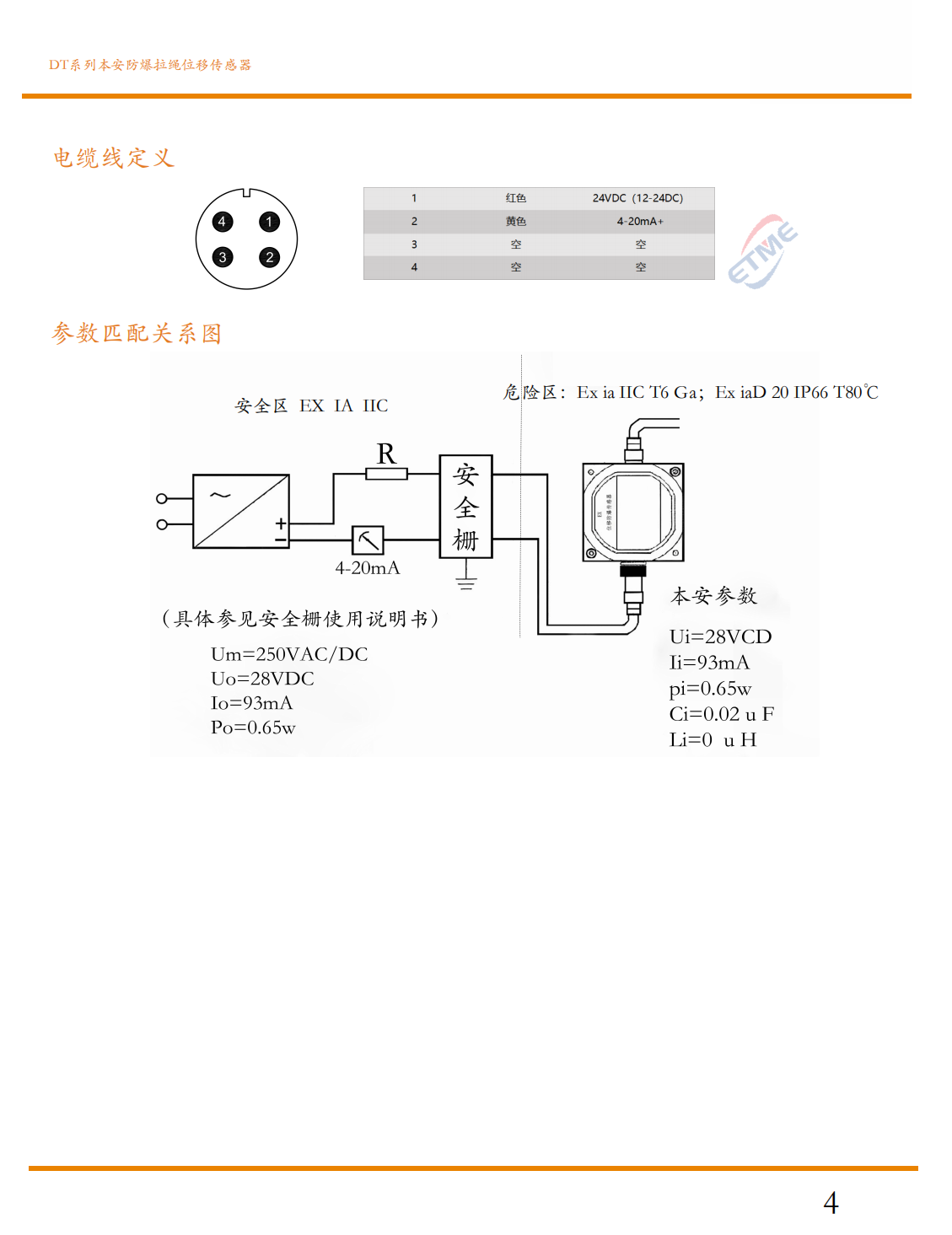

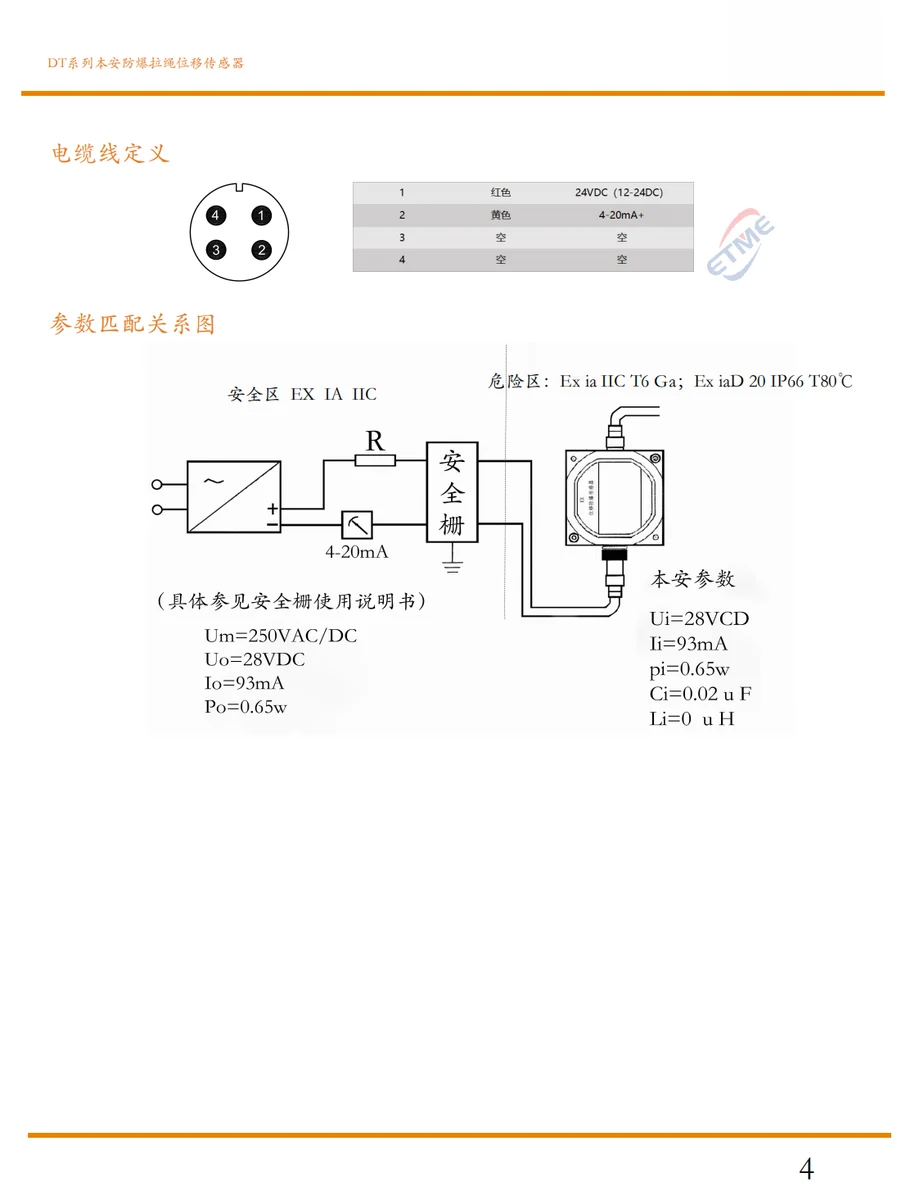

DT 系列电缆线定义与参数匹配：电缆 4 芯定义为 1=红色 24VDC（12-24DC）、2=黑色 4-20mA±、3/4=空；参数匹配关系为安全区（EX IA IIC）经安全栅连接危险区设备，安全栅 Uo=28VDC/lo=93mA/Po=0.65W；本安参数 Ui=28VDC/Ii=93mA/Pi=0.65W/Ci=0.02μF/Li=0μH，实现本安防爆系统安全隔离。

应用场景

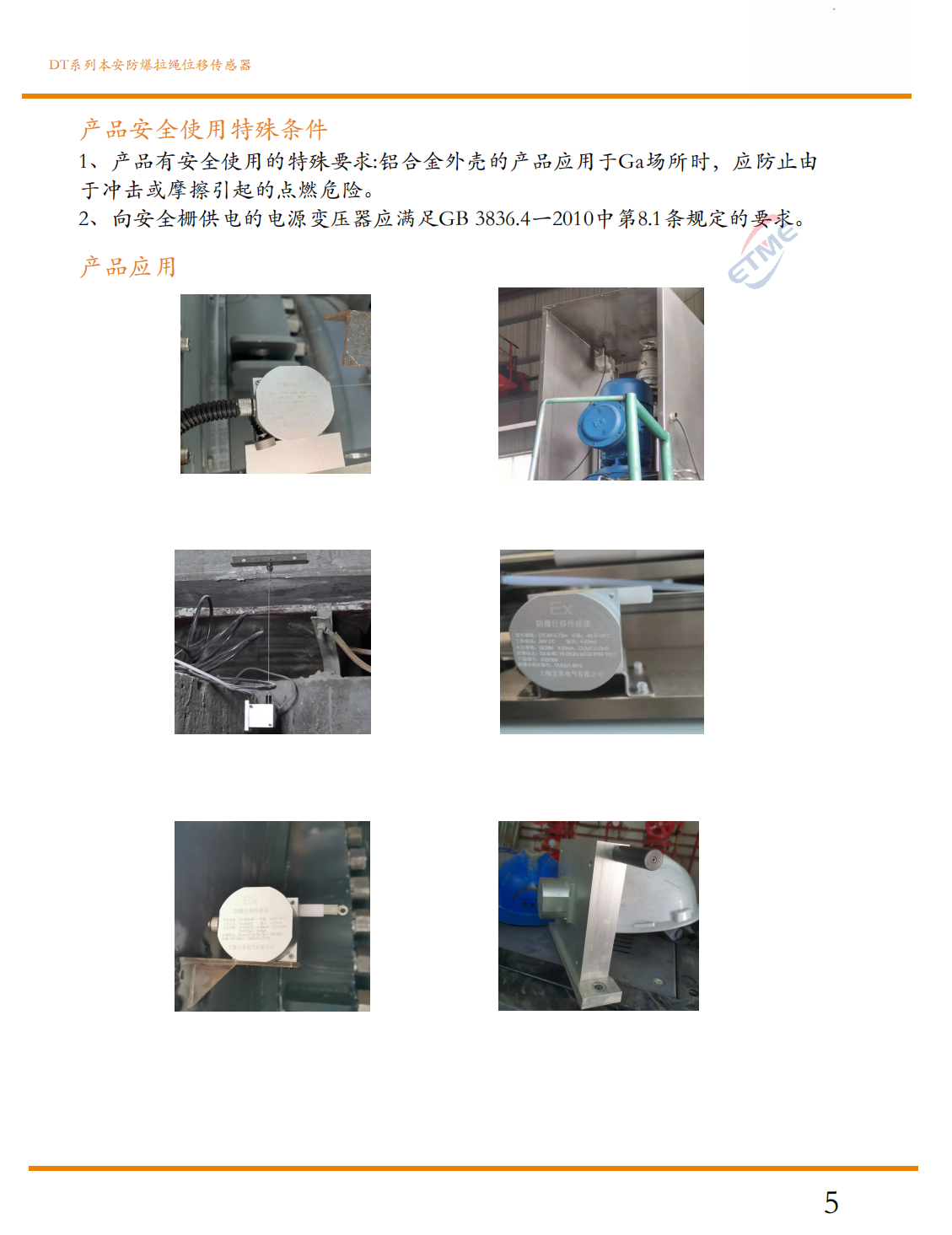

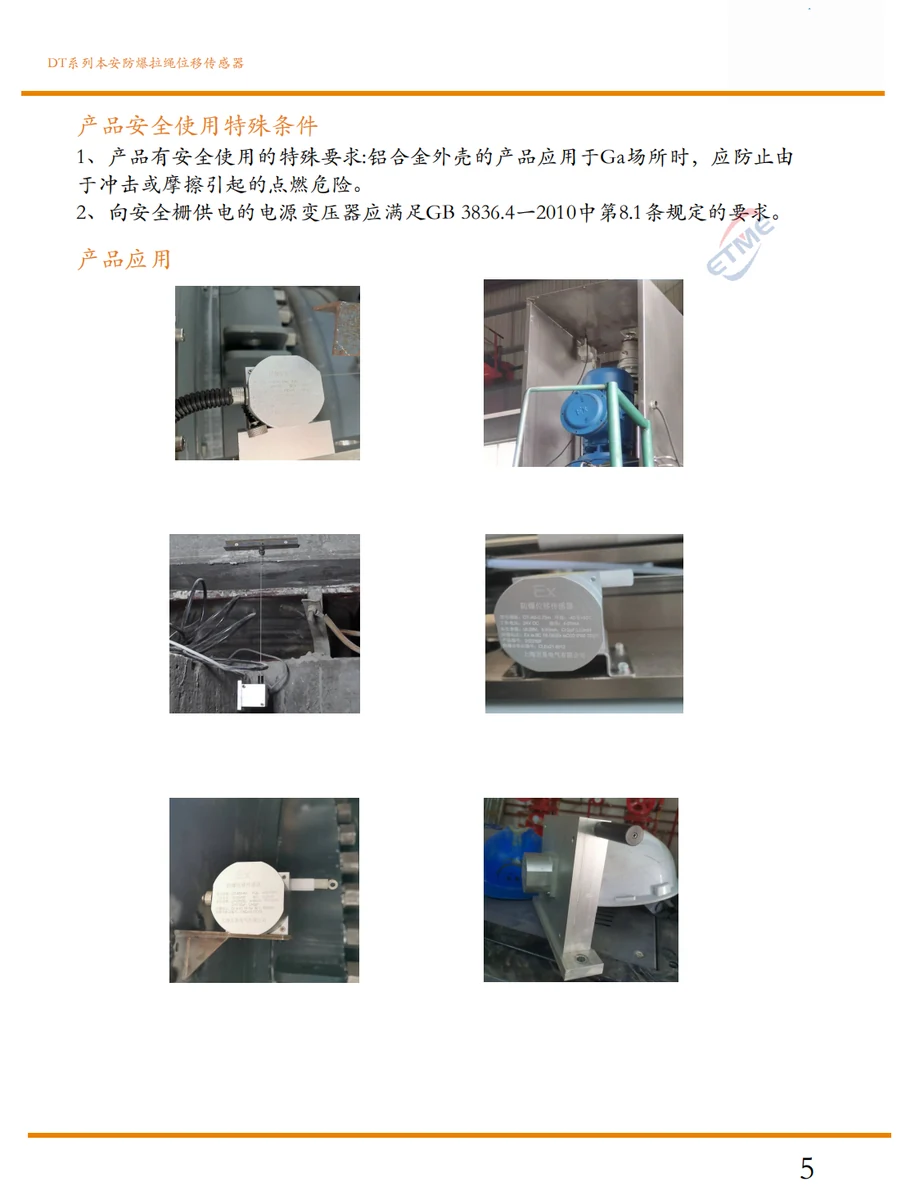

DT 系列产品安全使用特殊条件：1. 铝合金外壳的产品应用于 Ga 场所时，应防止由于冲击或摩擦引起的点燃危险；2. 向安全栅供电的电源变压器应满足 GB 3836.4-2010 第 8.1 条规定的要求。产品已广泛应用于石化、化工等爆炸性气体与粉尘环境的现场测量。

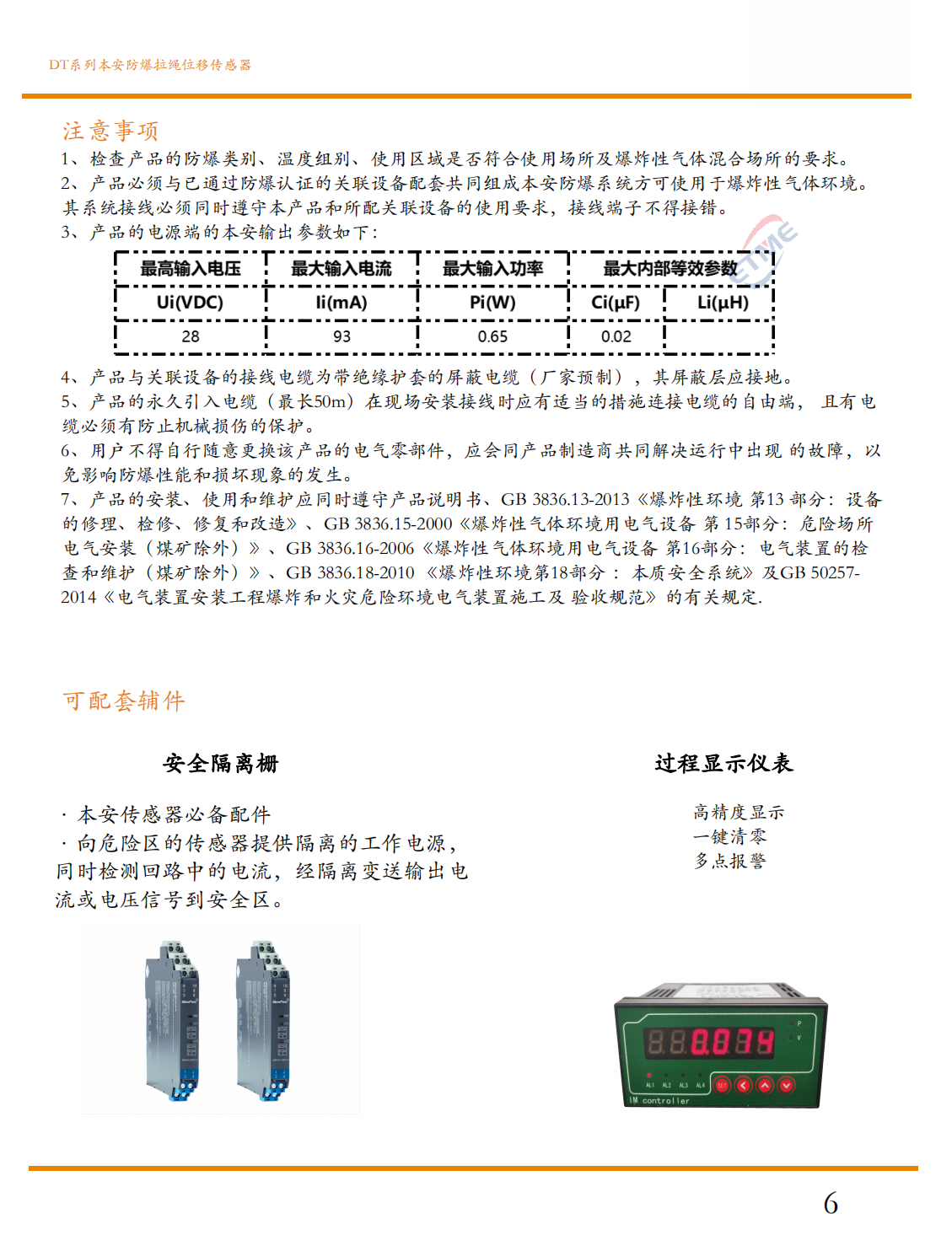

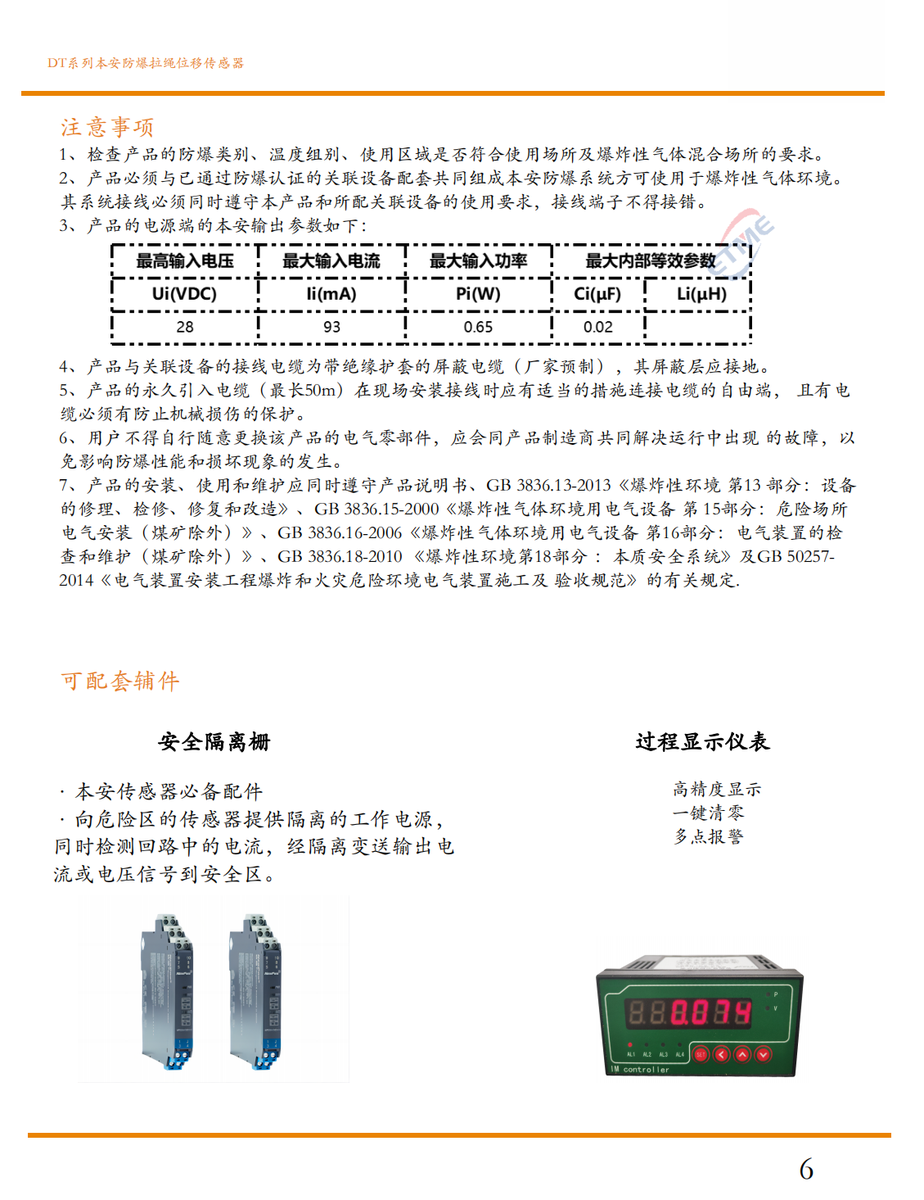

DT 系列注意事项与配套：本安输出参数 Ui(VDC)=28、Ii(mA)=93、Pi(W)=0.65、Ci(μF)=0.02、Li(μH)=0；产品须经认证的关联设备（安全栅）配套组成本安防爆系统；永久引入电缆（最长 50m）现场安装时应有适当的连接电缆自由端并防止机械损伤。可配套安全隔离栅（为危险区传感器提供隔离电源、隔离变送电流信号）与过程显示仪表（高精度显示、一键清零、多点报警）。

典型应用场景

注塑机械

液压设备

智能装备

桥梁工程

石油化工

汽车制造
