直线位移传感器的分类与选型

2026-08-21 · 行业新闻

直线位移传感器是什么

直线位移传感器俗称电子尺，是接触式的位移传感器，靠电刷在导电塑料膜上滑动，把机械位移转成电阻变化，再输出电压信号。结构简单、成本低，是短行程位置检测里性价比最高的选择。

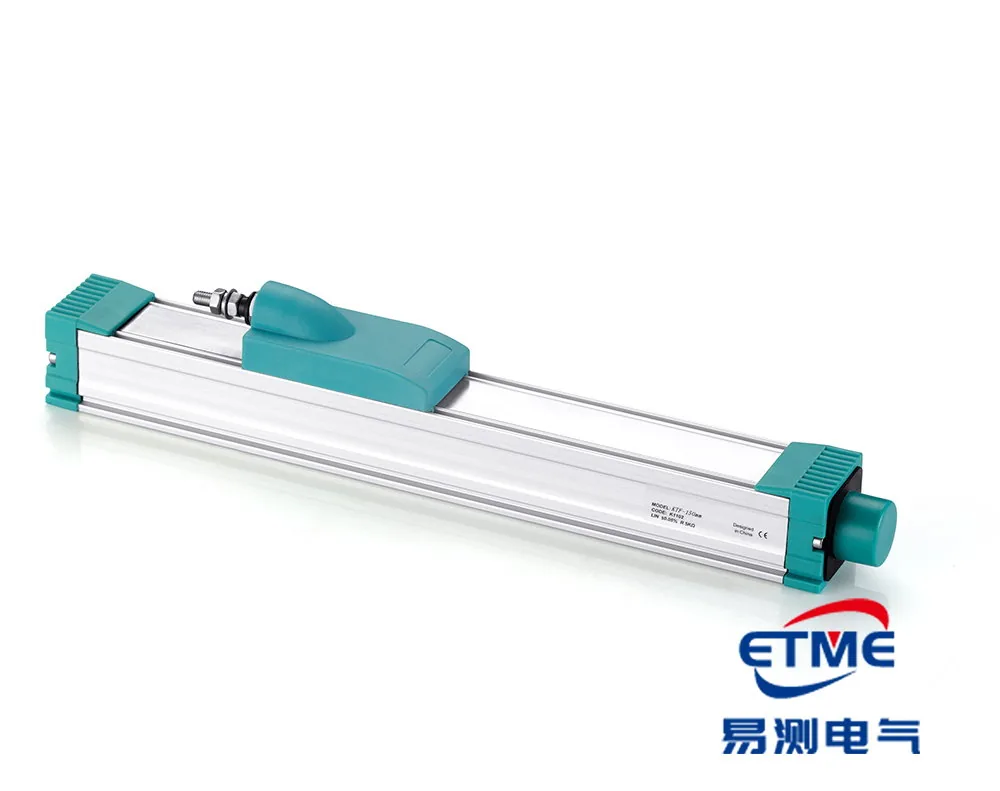

按结构分拉杆式、滑块式、铰接式三类。拉杆式（如 KTC）有伸出的拉杆，适合直线往复运动；滑块式（如 KTF）靠滑块在导轨上滑动，适合滑块、工作台；铰接式（如 KPM）两端铰接，能适应一定角度摆动。

选型先定行程，留 10% 余量；再定安装方式（拉杆还是滑块）；最后看输出（电压或电流）和精度。电子尺线性精度一般 0.05% 到 0.1%，分辨率取决于电刷和膜的质量。

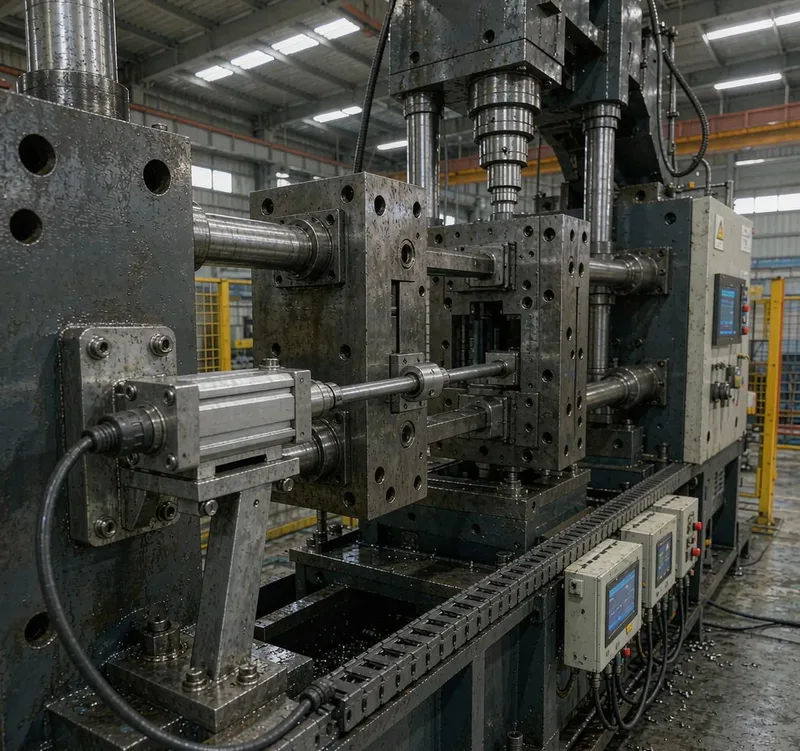

电子尺适合注塑机、试验机、木工机械等常规场合。局限是有机械磨损、怕粉尘油污、寿命有限。如果环境恶劣或要求非接触、高精度，建议换磁致伸缩或拉绳传感器。

直线位移传感器有哪三种常见结构？

按结构分拉杆式、滑块式和铰接式。拉杆式如 KTC 带伸出拉杆，适合直线往复运动；滑块式如 KTF 靠滑块在导轨上滑动，适合工作台；铰接式如 KPM 两端铰接，可适应一定角度摆动。

电子尺选型时行程余量要留多少？

先确定实际行程，再留 10% 左右余量，然后定安装方式是拉杆还是滑块，最后看输出要电压还是电流、需要多少精度，这样选出来的型号才好装好用。

什么情况下电子尺就不该用了？

电子尺靠电刷在导电塑料膜上滑动，存在机械磨损、怕粉尘油污、寿命有限。环境恶劣或者要求非接触、高精度时，应该改用磁致伸缩或者拉绳传感器。

我们提供专业选型建议与技术支持，欢迎来电咨询。
