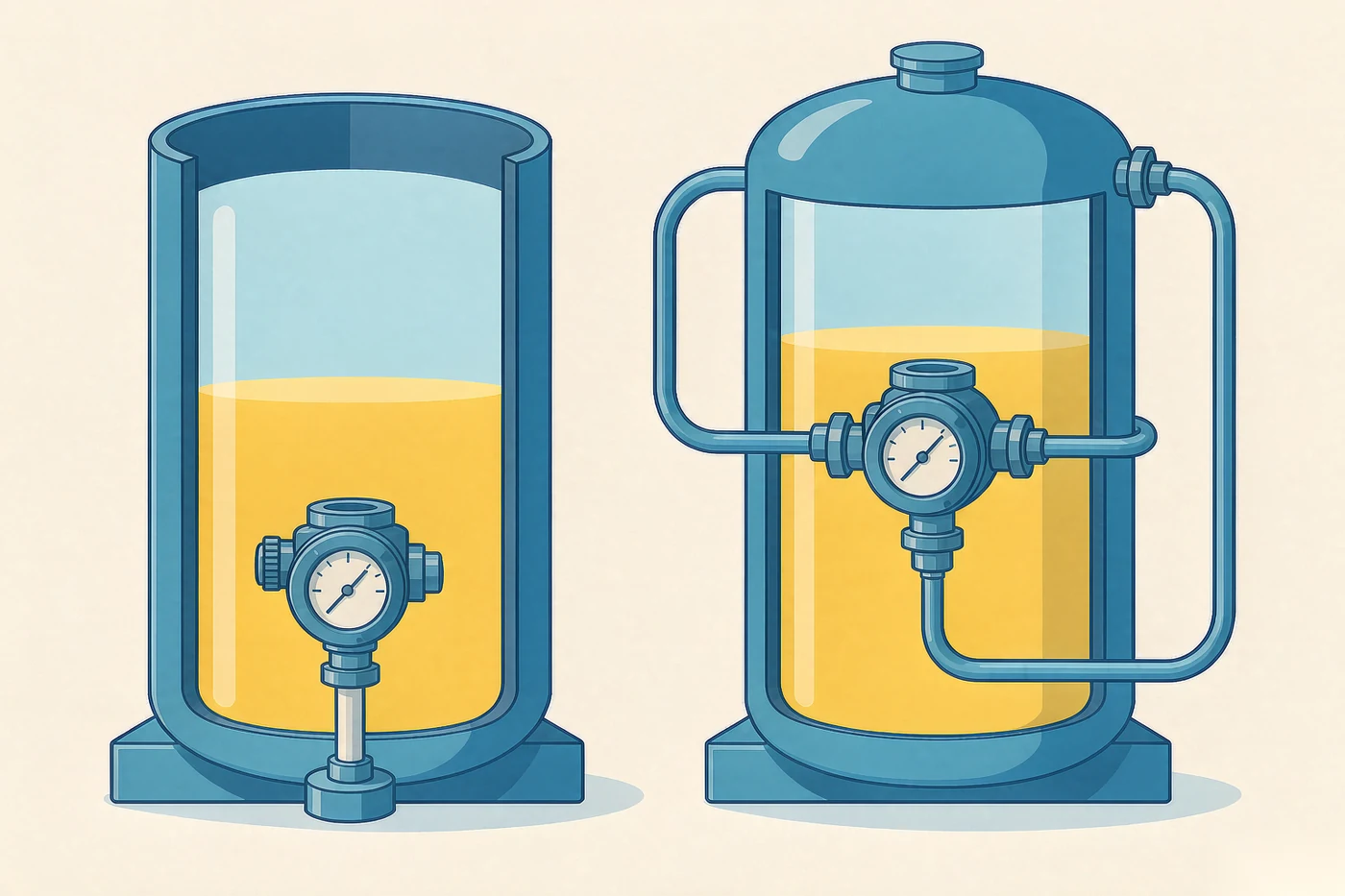

敞口罐与密闭罐的液位测量取压方式对比
一句话判据：罐是不是密闭带压。敞口罐用压力变送器测罐底静压就够；密闭带压罐必须用差压变送器，否则气相压力会一起算进读数里，液位值完全失真。
敞口罐：单法兰压力变送器
顶部与大气相通的罐，气相压力恒等于大气压，罐底测到的压力只由液柱高度决定。直接测罐底静压，换算成液位即可。
敞口罐的常见场景有水池、常压污水罐、循环水罐、地下油罐。这类方案结构简单、无毛细管、无额外堵点，成本也低。安装时注意取压口高度要低于可能出现的最低液位。
密闭带压罐：必须用差压
密闭罐内部气相压力会随温度、进料、搅拌波动。此时罐底测到的压力等于液柱静压加气相压力，用单点压力测量得到的数值包含了两部分，不能代表液位。

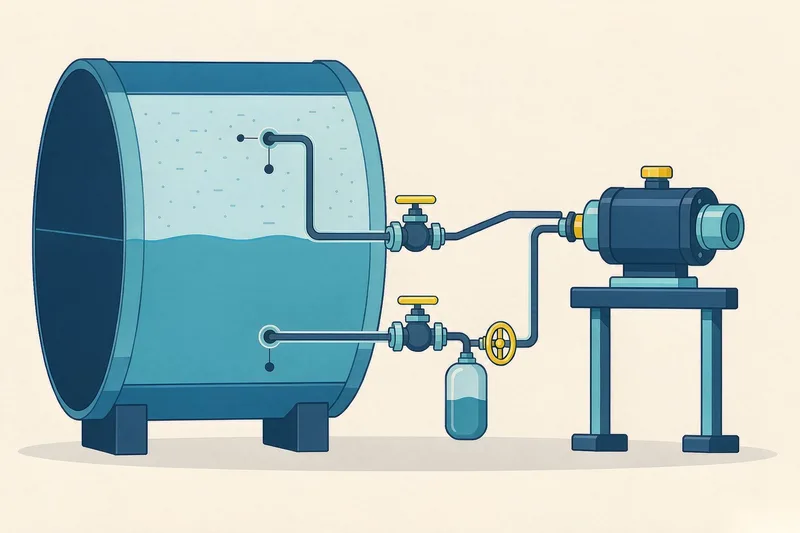

差压变送器的做法是两端同时取压：
- 高压侧接罐底液相
- 低压侧接罐顶气相
两侧相减，气相压力被抵消，剩下的就是液柱静压。这就是差压测液位的基本原理，也是密闭罐不能用单法兰的原因。
密闭罐的常见场景有反应釜、蒸汽汽包、高压储罐、液化气罐、真空干燥罐。
介质决定膜片形式
- 高粘度、含颗粒介质：选平膜片或凸膜片，不留凹槽，避免介质堆积堵死引压孔。凹面膜片在这类介质里很容易失效
- 易结晶介质：需要伴热或保温，保持膜片温度，防止介质在膜片处凝固
- 腐蚀性介质：按腐蚀类型选接液材质，含氯含盐场合优先考虑高耐蚀材料
温度对选型的影响
- 常温工况：常规硅油填充、标准膜片
- 中高温工况：需要高温填充液、加厚膜片，或加装散热结构
- 高温蒸汽：加冷凝罐或毛细管，让变送器本体远离高温
JUMO dTRANS p20 提供高温版本，可达 200 摄氏度，SIP 与 CIP 兼容，适合食品饮料与制药的在线清洗工况。
量程比影响长期成本
量程可调比影响的是长期成本。JUMO dTRANS p20 DELTA 的量程可调比达到 1:200，dTRANS p20 系列为 1:50。
量程比大，同一款表通过组态就能覆盖多个量程段。工程上的实际价值是：设计阶段少备几种型号，扩容或工况调整时不用重新采购，工程变更的成本能压下来。
安装要点
- 引压管要有坡度，气体介质在最高点排气、液体介质在最低点排液
- 真空工况要确认变送器支持负压测量。JUMO dTRANS p31 的标称测量范围覆盖 -1 至 0 巴，可用于这类场合
- 变送器本体安装在便于观察和操作的位置，带显示的型号要留出开盖与按键空间
- 测量蒸汽时加冷凝罐，避免高温介质直接进入测量室
