锅炉汽包液位差压测量的取压管路布置
汽包液位是锅炉安全运行的核心参数，主流测量方式是差压。原因很直接：汽包是密闭带压容器，气相侧压力会随负荷波动，单点压力测量无法把气相压力从读数里分离出去。
为什么必须用差压

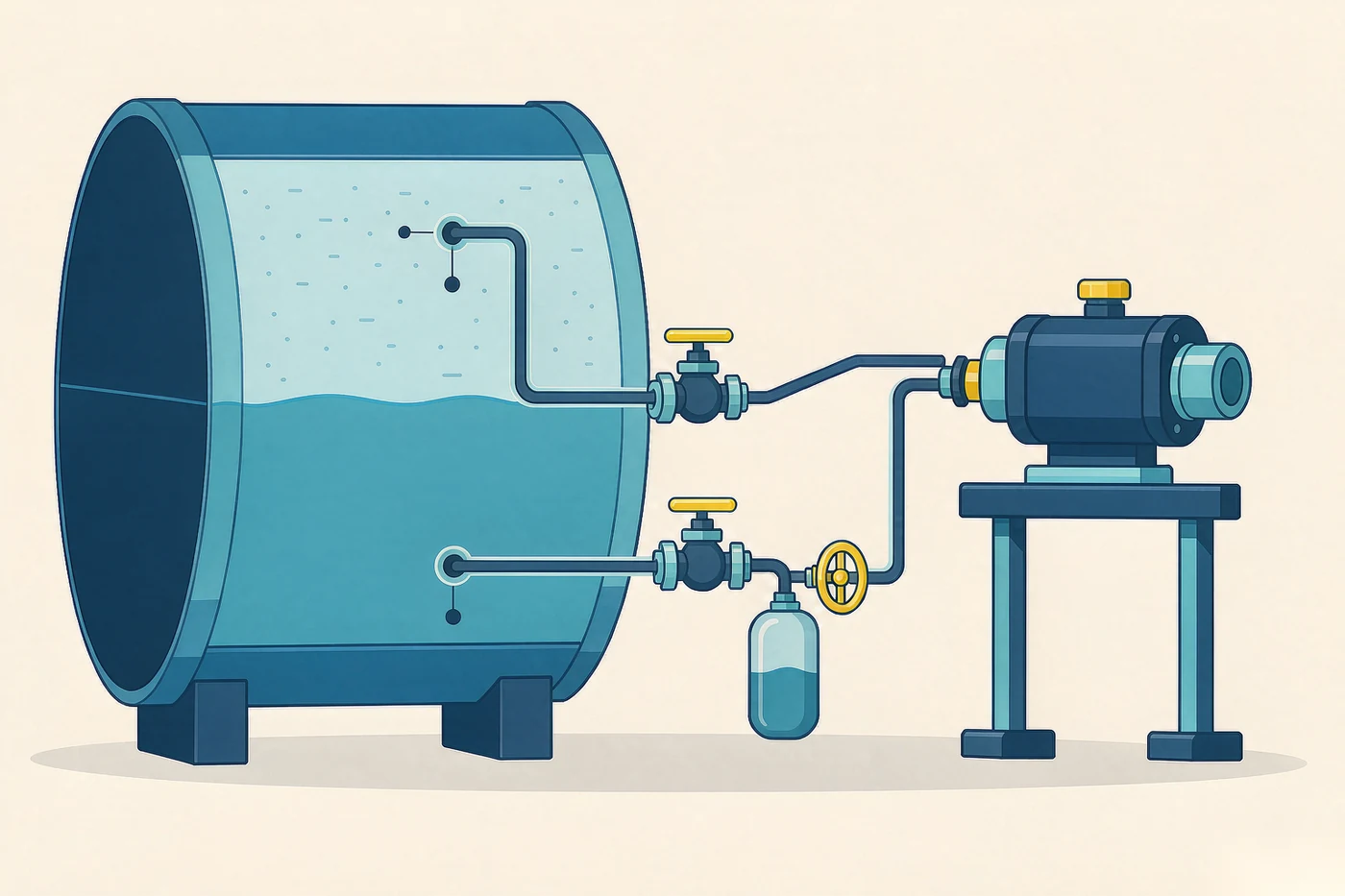

汽包液位的差压测量用两个取压点：
- 一个接汽包上部气相
- 一个接汽包下部液相
液位变化时，液相侧的压力随液柱高度变化，气相侧压力同时作用于两个测量端，差压变送器取两者之差，就把气相压力的影响抵消了。
如果把气相压力算进读数，液位值会随锅炉负荷变化而漂移。负荷升高、压力上升时读数虚高，这在运行上是危险的误判。
取压管路怎么布置
引压管路是汽包液位测量最容易出问题的地方，比变送器本身更容易失效。
- 管路要有坡度，避免形成气穴
- 取压点与管路设计要防止沉淀物积聚
- 配备排污阀，定期冲洗管路
- 管路长度要足够，防止高温蒸汽直接进入变送器
选型要点
- 静压等级：必须不低于汽包工作压力，并留有余量
- 介质温度：按最高工作温度选，必要时加冷凝装置
- 量程：覆盖正常液位波动范围，并留出余量
- 精度：液位参与联锁控制时按控制要求选，一般不低于 0.5% 满量程
- 输出：4-20 毫安为现场主流；需要远程组态和诊断的场合选带 HART 界面的型号
JUMO dTRANS p20 系列提供 HART 界面，线性达到 0.05% 至 0.07%，量程可调比 1:200 或 1:50。量程比大的好处在汽包这类场合很实际：同一款表通过组态覆盖不同吨位锅炉的液位范围，备件型号能统一。
高压场合的结构要求
高参数锅炉的汽包压力较高，对变送器的耐压能力要求直接体现在结构上。
JUMO MIDAS HP 压力变送器基于薄膜应变计原理，采用焊接测量系统，测量范围覆盖 0-100 巴与 0-600 巴相对压力，具备高爆破强度与高耐化学性，结构长度仅 57 毫米。焊接测量系统在高压场合的意义是消除密封件，密封圈在高压下往往是最先失效的部件。
防爆与安装环境
锅炉本体通常不属于爆炸性环境，但燃气、燃油锅炉的燃料系统区域可能有防爆要求。变送器选型要与现场分区一致：本安型需要配安全栅，隔爆型对安装接口另有要求。
JUMO dTRANS p20 系列提供本安型（Ex ia）版本，可在 0 区安装，认证可选 ATEX、INMETRO、GOST-R；需要隔爆的场合选 Ex d 版本。
调零与维护
汽包液位变送器的零点校正是周期性工作，不是一次性动作：
- 停机检修时按已知液位核对零点
- 定期排污，防止引压管堵塞导致响应变慢
- 观察读数是否随负荷变化出现规律性偏差，这类偏差通常出在取压侧而不是变送器
读数波动的排查顺序是：先查引压管是否有气泡或沉淀，再查零点，最后才怀疑变送器本身。
