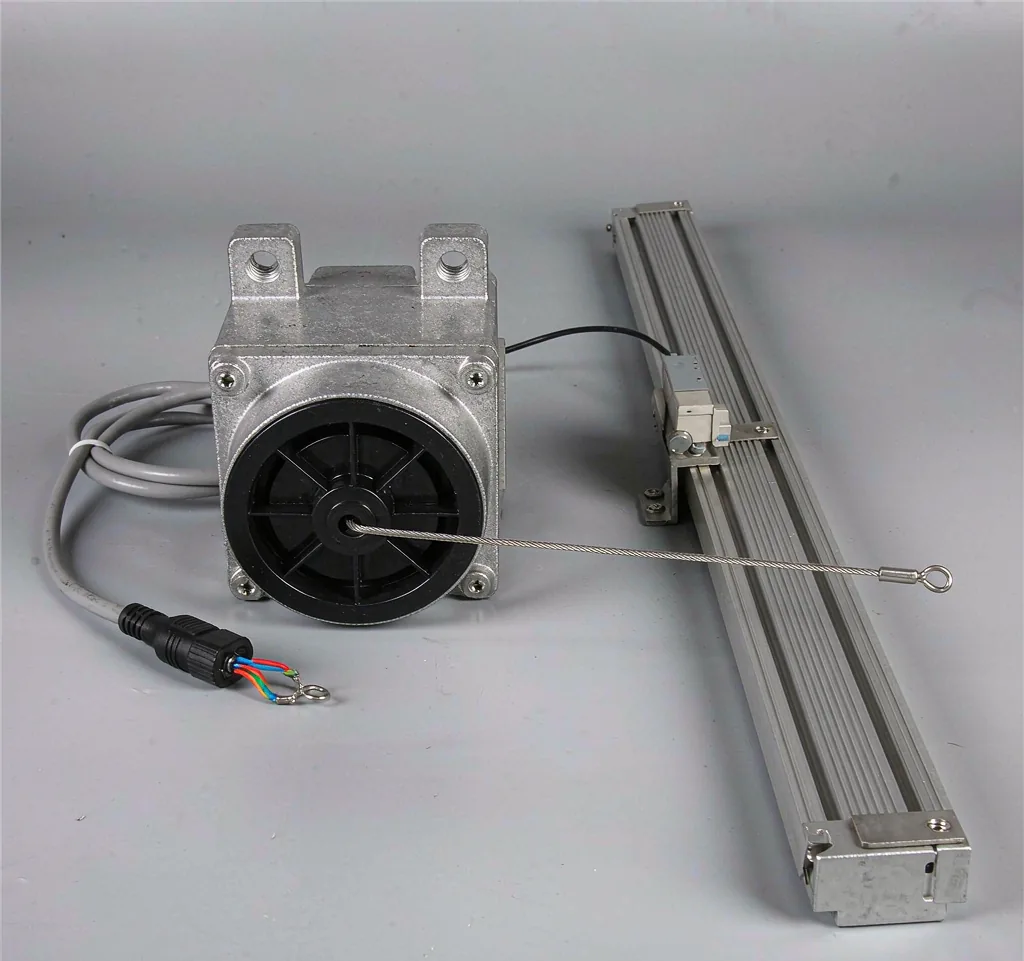

拉绳位移传感器与光栅尺对比
测位移，常见的有拉绳位移传感器和光栅尺。很多人不知道选哪个，下面从精度、成本、寿命、安装四个方面对比一下，帮你选型。
工作原理对比
拉绳位移传感器
钢丝绳拉出 → 绕线轮转 → 位置传感器输出信号。
简单说就是用绳子拉着测位移。
光栅尺
光栅尺是一根玻璃尺，上面刻了很多线，读数头在上面走，通过光电感应测位移。
高精度场合常用。
精度对比
拉绳位移传感器
精度一般：0.05-0.5% FS。比如 1000mm 量程，误差 0.5-5mm。
够用吗？大部分工业场合够用了。
光栅尺
精度很高：0.001-0.01mm。比拉绳式高两个数量级。
高精度机床、精密测量用光栅尺。
成本对比
拉绳位移传感器
便宜：几百到几千块。
光栅尺
贵：几千到几万块。
光栅尺比拉绳式贵 5-10 倍。
寿命对比
拉绳位移传感器
有磨损：钢丝绳和绕线轮是消耗品，用几年要换。
光栅尺
无接触：读数头不接触光栅尺，理论寿命长。
但光栅尺怕灰尘，脏了就不准，甚至坏。
安装对比
拉绳位移传感器
安装简单：本体装在旁边，拉绳连到运动部件就行。
不用很平的安装面，有点偏差也没事。
光栅尺
安装麻烦：要装得很平，平行度要求高，还要留间隙。
安装不好精度就差很多。
环境适应性对比
拉绳位移传感器
抗污染：不怕灰尘、油污，因为是机械结构。
户外用也没问题，防护 IP65/IP67。
光栅尺
怕脏：灰尘进去就不准了。
要装在干净的地方，还要防尘罩。
什么时候用拉绳式
- 精度要求不高（0.1% 以内）
- 成本敏感
- 环境恶劣（多尘、多油、户外）
- 大行程（>1 米）
- 安装空间有限
大部分工业场合选拉绳式就够了。
什么时候用光栅尺
- 精度要求高（0.01mm 以内）
- 成本不敏感
- 环境干净
- 短行程高精度
- 精密机床、测量设备
对比表
| 项目 | 拉绳位移传感器 | 光栅尺 |
|---|---|---|
| 精度 | 0.05-0.5% FS | 0.001-0.01mm |
| 价格 | 便宜 | 贵 5-10 倍 |
| 寿命 | 有磨损 | 无接触但怕脏 |
| 安装 | 简单 | 麻烦，要高精度 |
| 抗污染 | 好 | 差 |
| 大行程 | 适合 | 不适合（太长贵） |
总结
拉绳和光栅尺怎么选：
- 一般工业场合、成本敏感、环境差 → 拉绳式
- 高精度、环境干净、短行程 → 光栅尺
- 大行程 → 拉绳式更划算
