拉绳位移传感器电流三线制接法

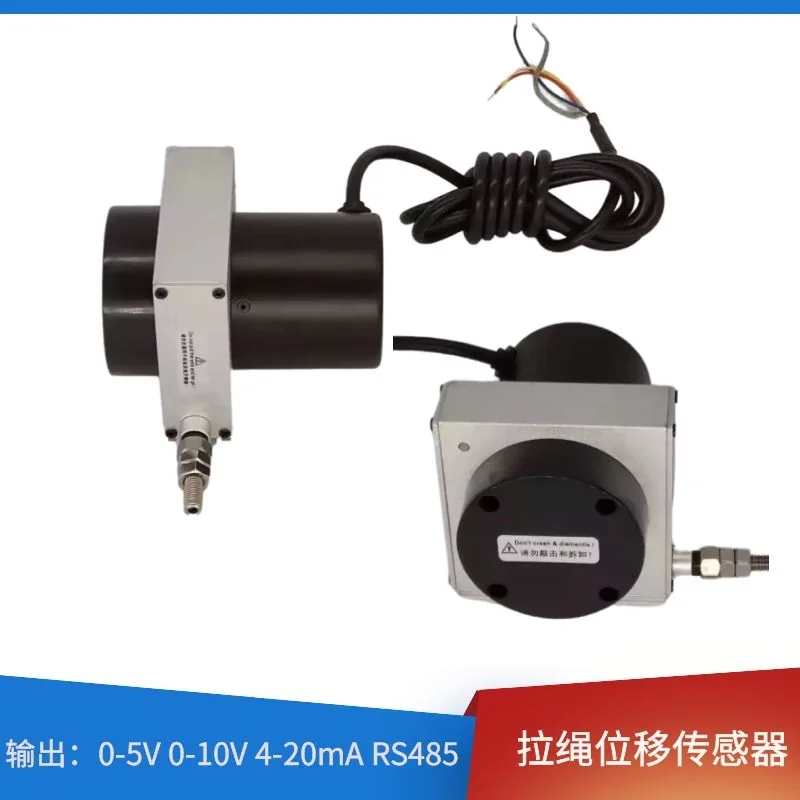

拉线位移传感器是有两种信号的,增量编码器型拉绳传感器和模拟量拉绳位移传感器,下面又分为很多的小系列,那么接线方式也是特别多的。

那么模拟量信号中的三线制接线是怎么接的呢?


三线制,顾名思义,就是三根线接线的,这三根线是都有各自的意义的,接下来我们就来介绍一下。

1. 第一根线肯定就是电源信号的了,模拟量信号拉绳位移传感器默认的电源电压是DC24V的,这个是需要接采集系统的电源正的,而且我们易测电气的三线制信号是宽电压的,电压值为DC9-30V,颜色默认的是红色的。

2. 二根线是信号线,不管是电流信号还是电压信号,都是需要单独输出信号值的,而这根信号线是信号正,颜色默认是黄色。

3. 第三根线还是电源信号,有了电源正肯定是要有电源负的,这一根就是那根信号负的,也就是0V,颜色默认是蓝色。

4. 前面也说了拉绳位移传感器是三线制的,那么这个第四条是哪来的呢,前面说了有电源正,信号正,电源负了,可是还缺一项啊,那就是信号负,那么信号负要怎么办?就是第三条的信号负,这根信号负是一根公共端,它把电源负和信号负给合并了,所以第三条的电源负又多了一项,一定要记清楚了啊。

以上就是三线制拉绳位移传感器的接线方法了
