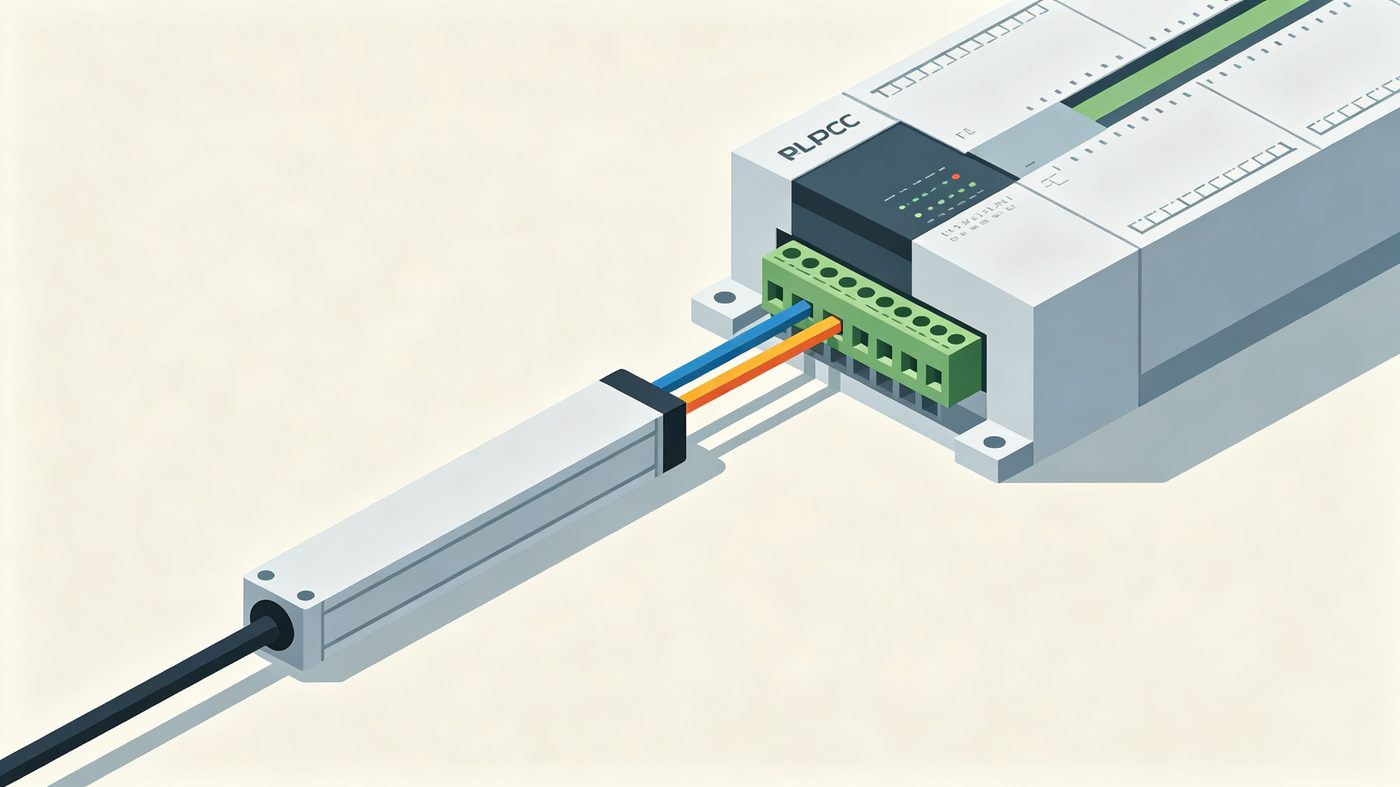

直线位移传感器（电子尺）输出模拟信号，需与 PLC 模拟量输入模块正确匹配。接线错误或信号不匹配会导致读数异常。本文汇总电子尺与 PLC 接线的常见问题。
常见输出信号
- 电压输出（0-10V / 0-5V）：三线制，电源+、信号、公共地；
- 电流输出（4-20mA）：多为两线制，电源+与信号共用回路；
- 分压式（电位器）：直接接入 PLC 模拟量输入或变送器。
接线注意事项
- 供电电压需符合传感器要求（常见 12V/24V DC），电压不稳会造成读数漂移；
- 信号线采用屏蔽双绞线，屏蔽层单端接地；
- 信号线与动力线分开走线，避免电磁干扰；
- PLC 模拟量模块量程与传感器输出量程需匹配，并在 PLC 中做好标定。
常见问题与处理
读数不动（查供电与接线）、读数跳动（查干扰与接地）、量程不对（检查 PLC 量程设置与标定）、信号电压偏低（查负载电阻与线阻）等，均可按上述思路排查。
