直线位移传感器的安装质量直接决定测量精度与使用寿命。安装不当会造成游标卡滞、偏心磨损、信号抖动等问题。本文结合我司LDS系列产品的安装经验，梳理电子尺安装的关键要点。
安装基本要求
- 传感器本体与被测运动方向保持平行，避免斜拉造成游标侧向受力；
- 拉杆式安装时，测量杆与驱动连杆尽量同轴，减少径向分力；
- 滑块式安装时，滑块运动方向与电阻膜平行，防止卡滞；
- 两端预留行程余量，避免超过机械限位损坏游标。
固定方式

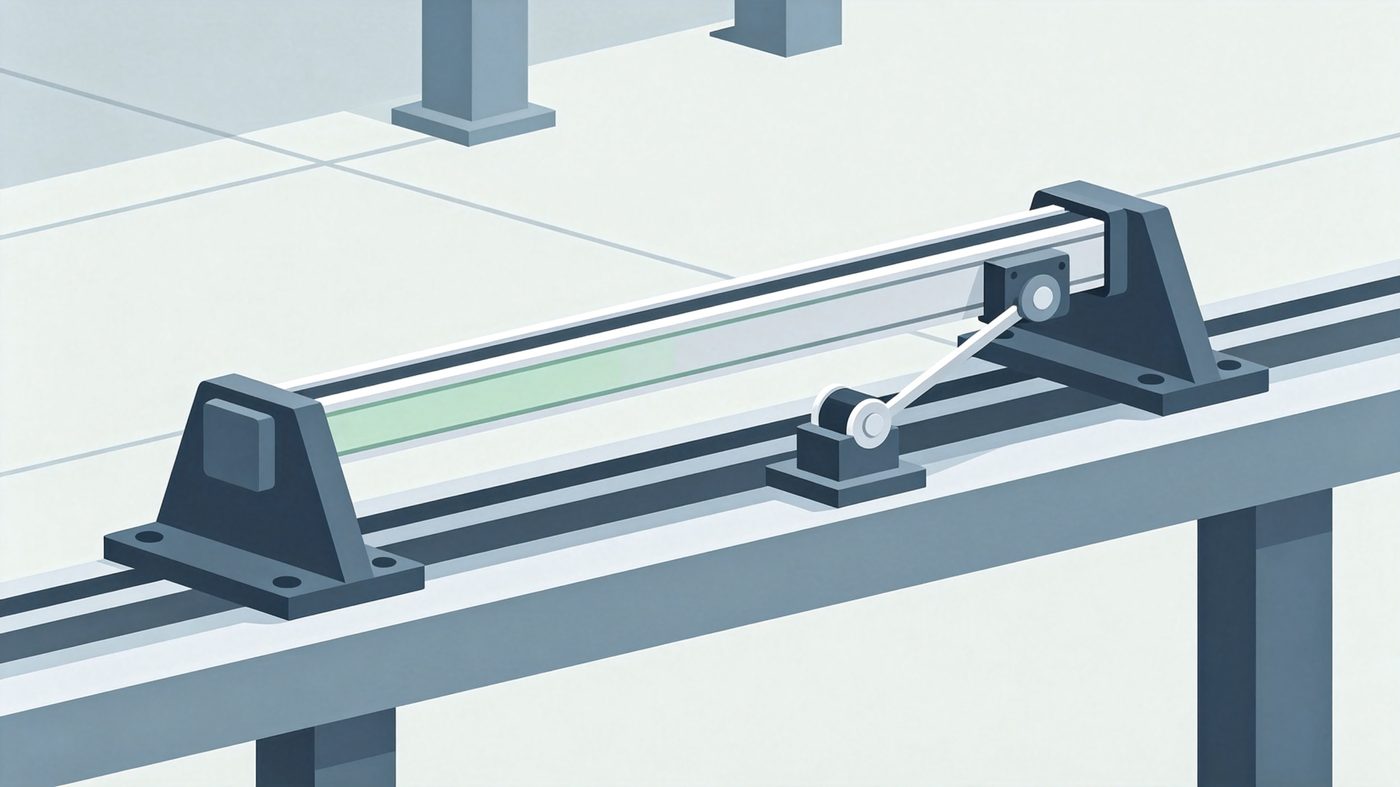

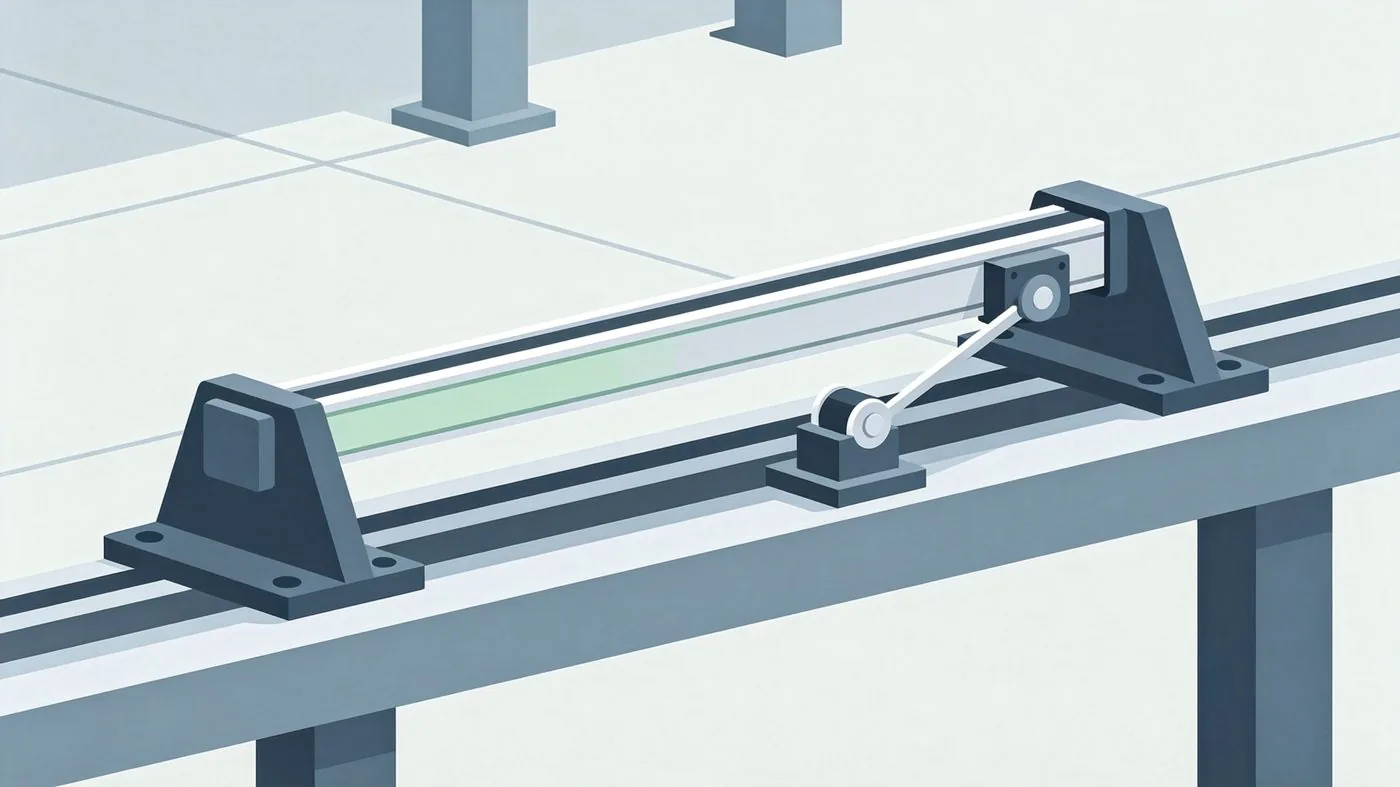

传感器两端通过支架固定，支架应有足够的刚性；移动部件通过连杆或滑块驱动游标，连接处可加球头或浮动结构以吸收对中误差。
接线与防护
- 信号线采用屏蔽线，屏蔽层单端接地；
- 信号线避免与动力线并行走线，防止电磁干扰；
- 户外或粉尘环境选用带防护罩的安装方式，防止导电粉尘污染电阻膜。
常见安装误区
测量杆受压弯折、滑块行程超限、安装不同轴导致游标磨损、信号线虚接导致输出跳动等，都是常见问题，规范安装可显著延长电子尺使用寿命。
