LVDT 信号调节模块怎么接线与调试？零点、量程与相位调整

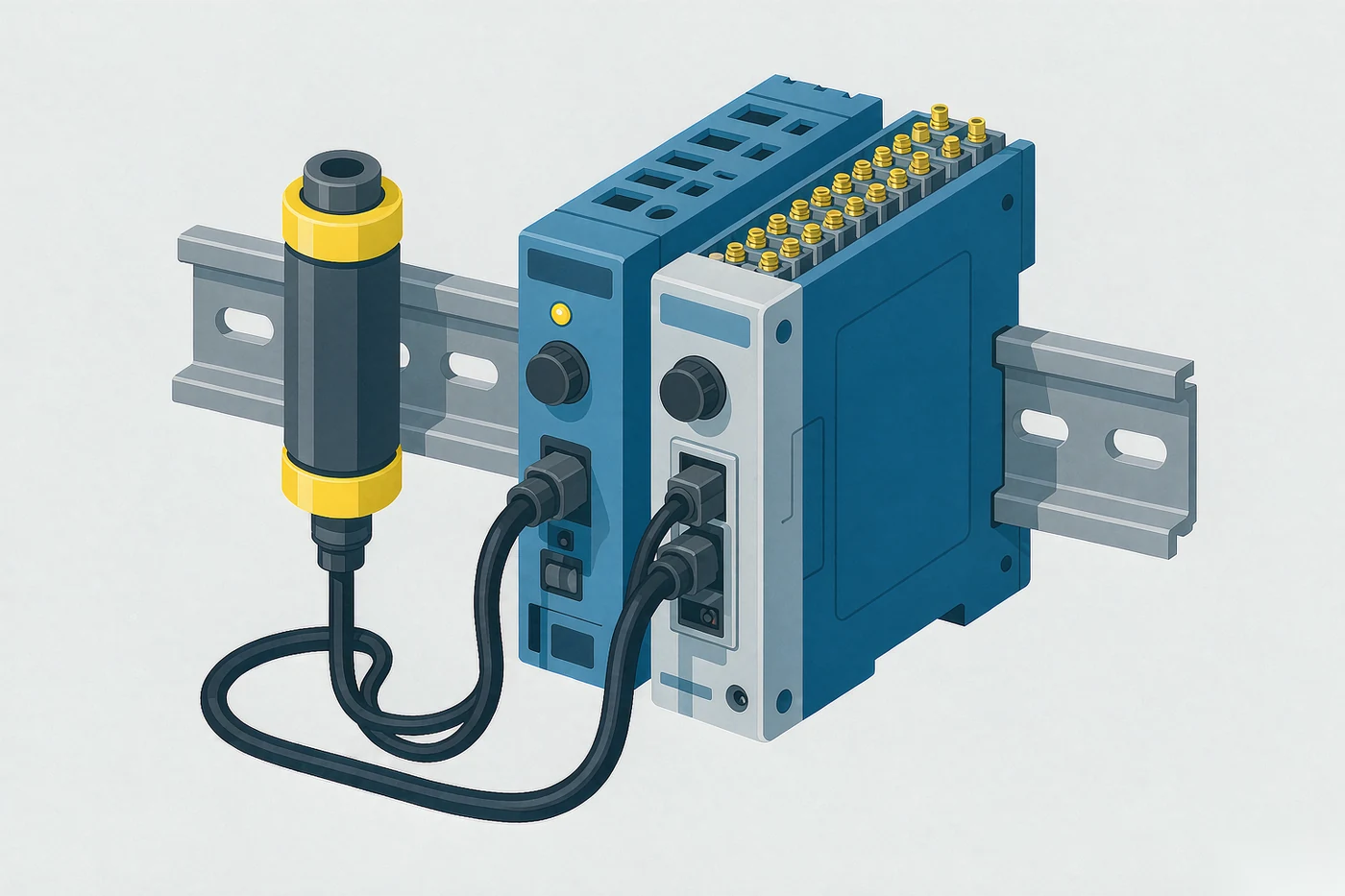

LVDT 信号调节模块的导轨安装与接线端子

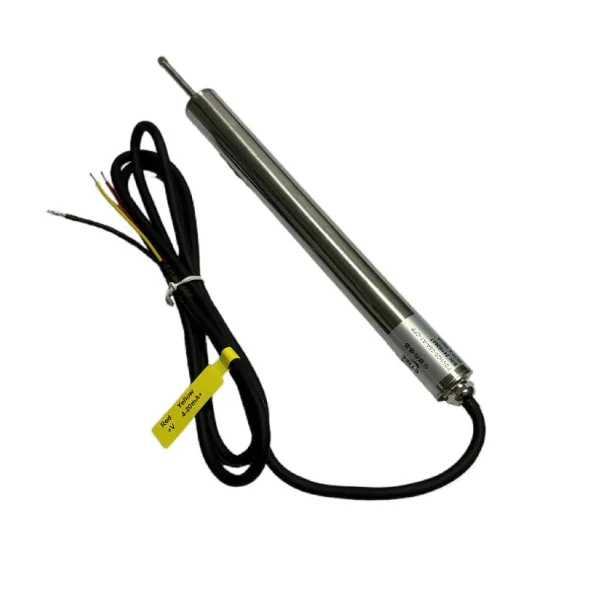

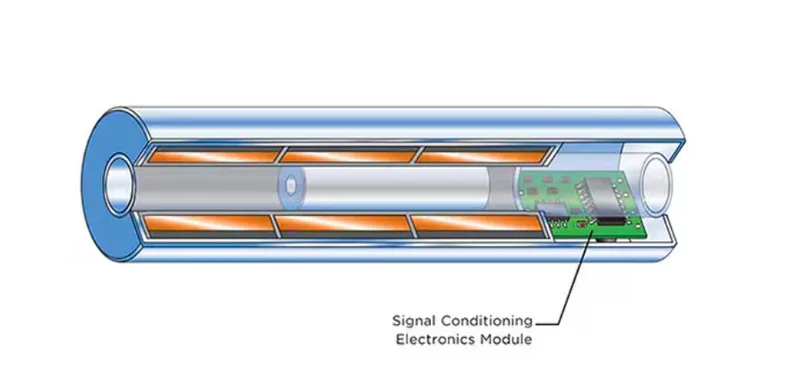

LVDT 本身输出一对交流差动信号，不能直接接 PLC。信号调节模块负责给它提供激励、把交流信号解调成直流或电流输出。装好后不通、读数单向、量程对不上，问题基本都出在线制接线和三个电位器的调整顺序上。

LDM-1000 接什么传感器

LDM-1000 是 LVDT 与 RVDT 的信号调节模块，采用标准 DIN 导轨外形尺寸，兼容 4 线制、5 线制与 6 线制传感器，也适用于输入阻抗很低的传感器。

选型时先确认手上 LVDT 是几线制。多数 LVDT 是 4 线或 5 线，6 线制多出的是两组独立激励线圈的引出线。线制接错，模块要么没有输出，要么输出单向饱和。

四步调好一台模块

模块上有三个可调项：零点（ZERO）、量程（SPAN）和相位（PHASE）。调试顺序不能颠倒：

1. 先设激励频率：2.5kHz、5kHz、10kHz 三档可选，按传感器推荐值设定
2. 再调相位：把传感器推到行程中点，调相位使输出线性度最好、零点最稳定
3. 然后调零点：传感器在零位时调 ZERO，使输出为输出下限
4. 最后调量程：传感器在满量程位置时调 SPAN，使输出对应上限

相位这一项最容易被跳过。相位偏差的直接表现是同一个传感器在行程不同位置的输出斜率不一致，调完零点量程后，中点附近对不上。

输出类型怎么选

输出类型通过 DIP 开关选择，可选 ±5VDC、0-5VDC、0-10VDC 和 4-20mA。

• 短距离接 PLC 模拟量模块，用电压输出
• 长距离传输或现场干扰大，用 4-20mA 电流输出，电流环对线路电阻和干扰都不敏感
• 用 4-20mA 时要注意环路电阻上限：用 18 到 30VDC 供电时最大 700Ω

多台模块同场会不会互相干扰

会有。多台模块的激励频率接近时会产生拍频，表现为输出缓慢周期性波动。LDM-1000 支持主从能力，可以把多台模块同步，避免拍频干扰。一条产线上装多支 LVDT 时，这一项要提前规划。

供电与响应速度

电源电压有 18 到 30VDC 与 10 到 18VDC 两档，通过跳线选择，出厂设置是 18 到 30VDC。接错档位模块不工作，但一般不会损坏。

频率响应在 -3dB 时可选 250Hz 或 1000Hz，采用三极巴特沃斯滤波器。测静态位移用 250Hz 档噪声更低，测动态位移按信号频率选 1000Hz 档。把响应带宽调得过高，引入的噪声反而会让读数跳动。
