LDM-1000 信号调节模块配合LVDT使用

差动变压器高重复性寿命长免维护

产品文字说明

LDM-1000 LVDT/RVDT调节器可以提供将位移和角位移变送器连接至工业位置控制系统的任何需要。 LDM-1000在设计时考虑了最大的传感器/系统兼容性。一系列增益、驱动电压和振荡器频率的组合确保实际上与所有LVDT和 RVDT类型的传感器相兼容。

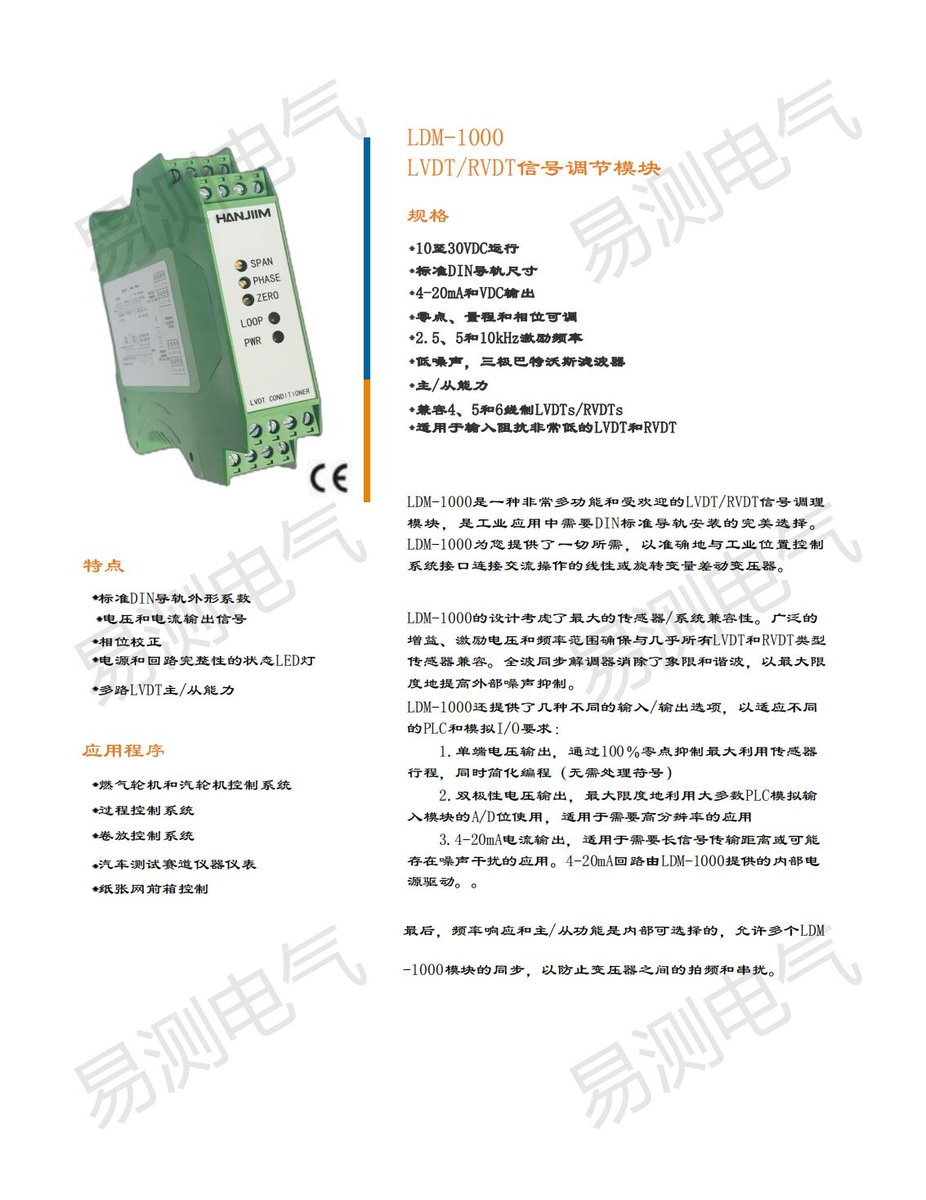

LDM-1000 LVDT/RVDT信号调节模块，采用标准DIN导轨外形尺寸，是工业应用中需要DIN标准导轨安装的完美选择；为提供精确可靠的线性或旋转变量差动变压器输出信号，实现高性能和可靠位移/位置测量。模块可提供电压与电流输出，支持零点、量程和相位可调，兼容4、5、6线制LVDT/RVDT。

产品概述

LDM-1000 LVDT/RVDT信号调节模块采用标准DIN导轨外形尺寸，专为工业应用中需要导轨安装的位移与位置测量场景打造。模块为线性或旋转变量差动变压器（LVDT/RVDT）提供精确可靠的信号输出，实现高性能、高可靠性的位移/位置测量。其设计考虑了最大的传感器/系统兼容性，支持4、5、6线制LVDT/RVDT，并采用全波同步/峰波调制消除载波和谐波，以最大限度提高外部噪声抑制能力，适用于多种输入阻抗的传感器。

技术特点

标准DIN导轨外形尺寸，安装方便
提供4-20mA电流输出和VDC电压输出，输出类型可通过DIP开关选择
零点、量程和相位可调（ZERO/SPAN/PHASE）
2.5、5、10kHz激励频率可选，采用三极巴特沃斯滤波器，低噪声
支持主/从能力，允许多个LDM-1000同步以防拍频干扰
兼容4、5、6线制LVDT/RVDT，适用输入阻抗非常低的传感器
电源及回路完整性的状态LED灯指示，便于现场诊断

性能规格

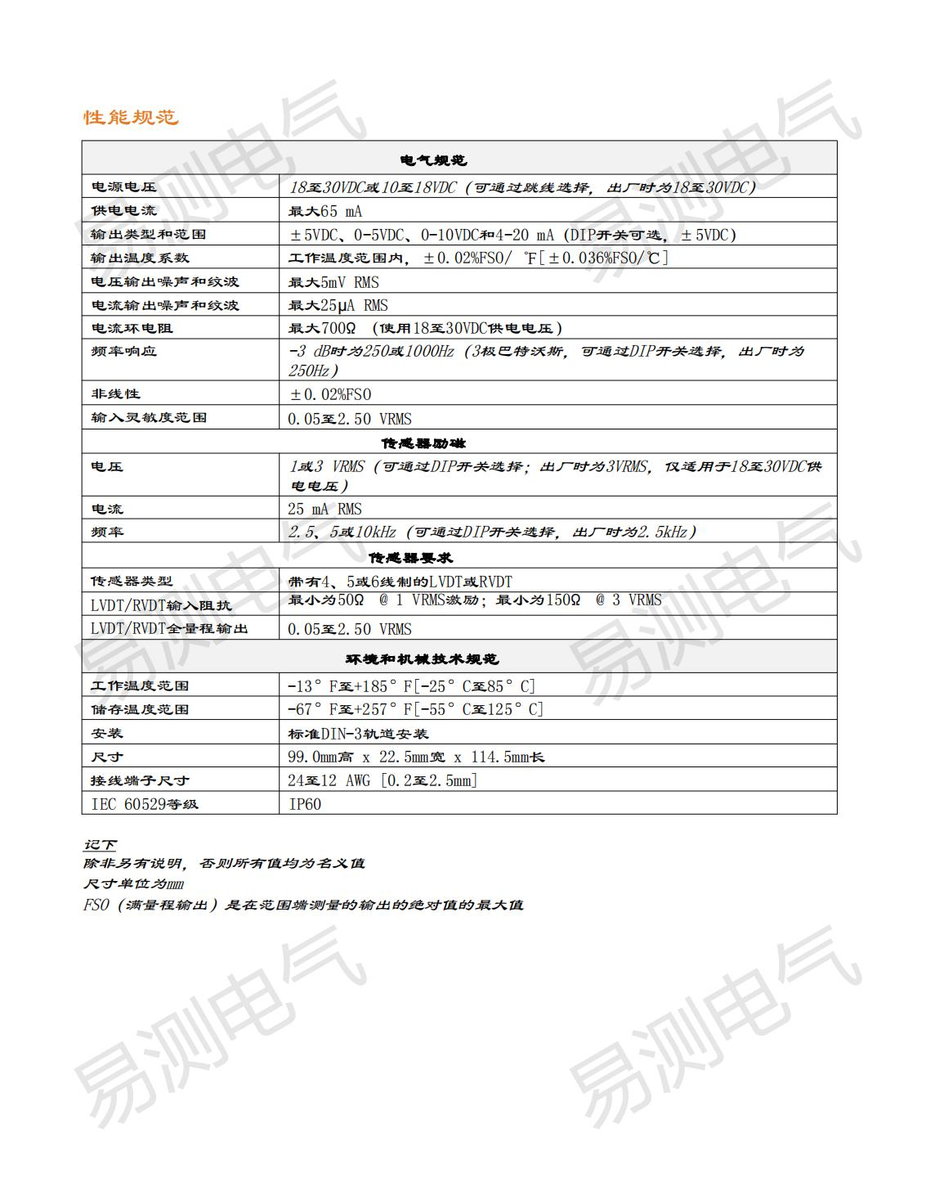

LDM-1000 LVDT/RVDT信号调节模块性能规范。电气规范：电源电压 18至30VDC或10至18VDC（可通过跳线选择，出厂时为18至30VDC）；供电电流最大65mA；输出类型和范围 ±5VDC、0-5VDC、0-10VDC和4-20mA（DIP开关可选，±5VDC）；输出温度系数工作温度范围内±0.02%FS/°F[±0.036%FS/°C]；电压输出噪声和纹波最大5mVRMS；电流输出噪声和纹波最大25μARMS；电流环路电阻最大700Ω（使用18至30VDC供电电压）；频率响应 -3dB时为250或1000Hz（3极巴特沃斯，可通过DIP开关选择，出厂时为250Hz）；非线性 ±0.02%FS；输入灵敏度范围 0.05至2.50VRMS。

项目	参数
电源电压	18-30VDC 或 10-18VDC（跳线选择，出厂18-30VDC）
供电电流	最大65mA
输出类型和范围	±5VDC、0-5VDC、0-10VDC、4-20mA（DIP开关可选）
输出温度系数	±0.02%FS/°F [±0.036%FS/°C]
电压输出噪声和纹波	最大5mVRMS
电流输出噪声和纹波	最大25μARMS
电流环路电阻	最大700Ω（18-30VDC供电）
频率响应	-3dB时为250或1000Hz（3极巴特沃斯，出厂250Hz）
非线性	±0.02%FS
输入灵敏度范围	0.05至2.50VRMS
传感器激励电压	1或3VRMS（DIP开关选择，出厂3VRMS）
传感器激励电流	25mARMS
传感器激励频率	2.5、5或10kHz（DIP开关选择，出厂2.5kHz）
传感器类型	4、5或6线制LVDT/RVDT
LVDT/RVDT输入阻抗	最小50Ω@1VRMS；最小150Ω@3VRMS
LVDT/RVDT全量程输出	0.05至2.50VRMS
工作温度范围	-25℃至85℃（-13°F至+185°F）
储存温度范围	-55℃至125℃（-67°F至+257°F）
安装方式	标准DIN-3轨道安装
尺寸	99.0mm高 x 22.5mm宽 x 114.5mm长
接线端子尺寸	24至12AWG [0.2至2.5mm]
IEC 60529等级	IP60

产品图纸与技术资料

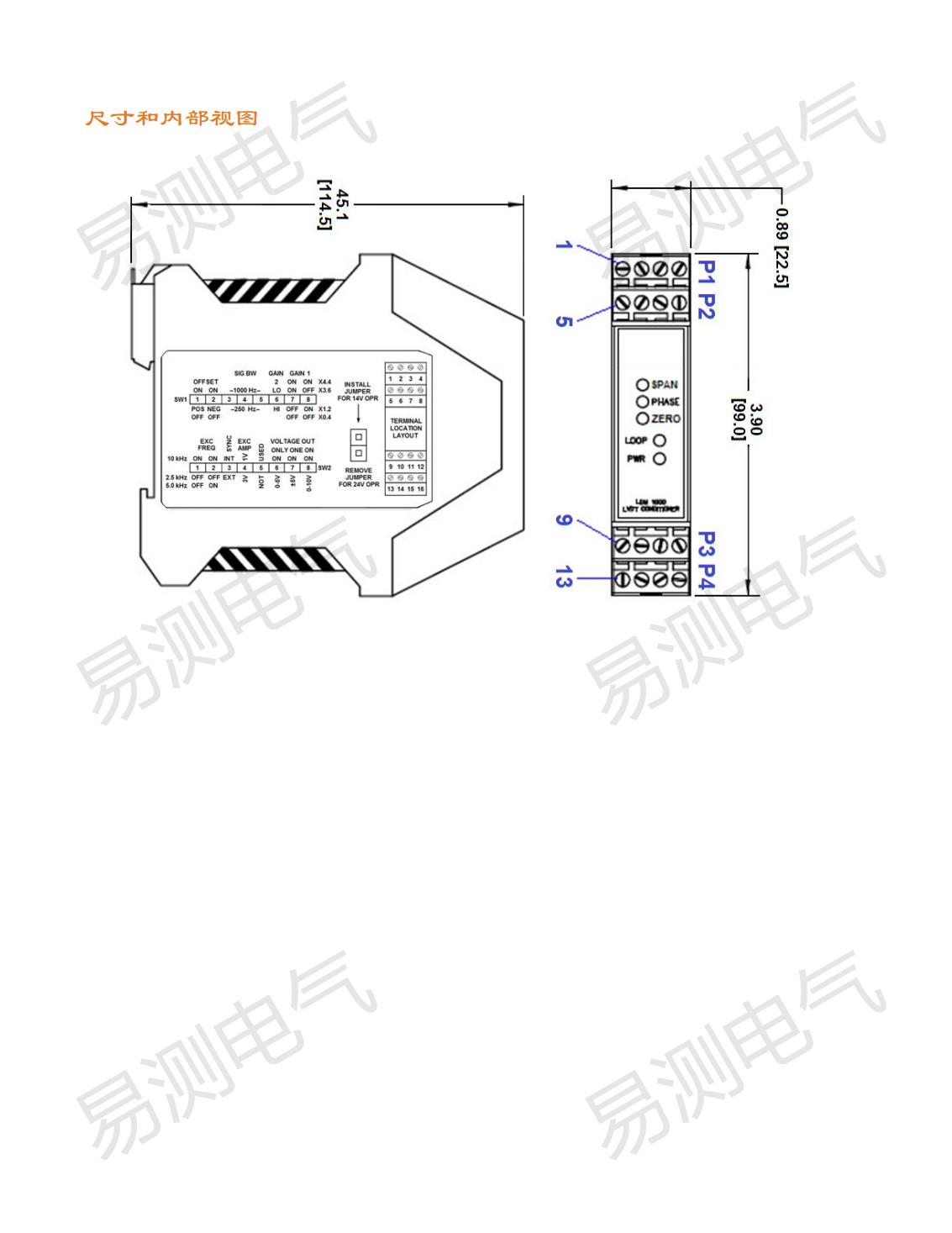

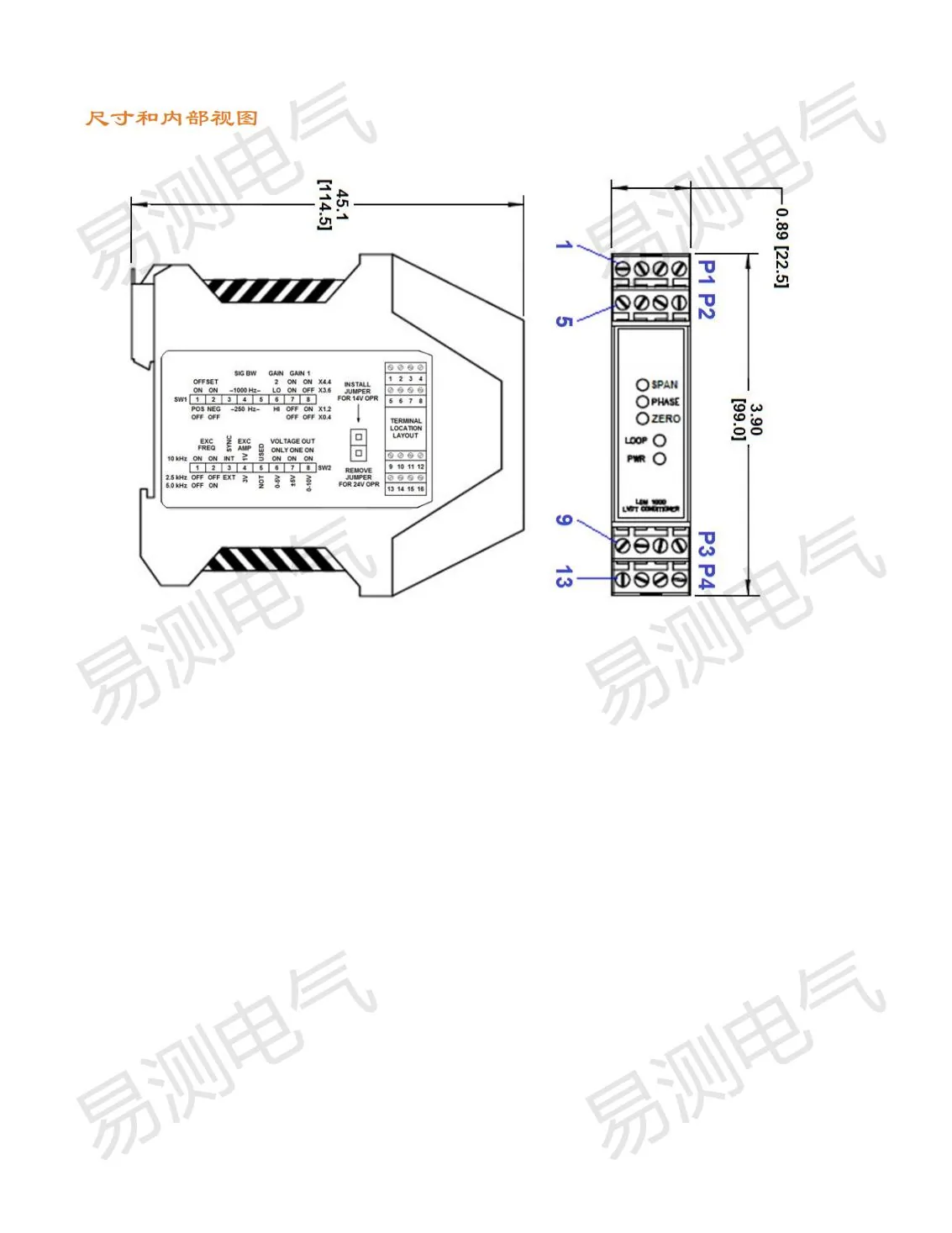

LDM-1000 LVDT/RVDT信号调节模块尺寸和内部视图：模块采用标准DIN导轨安装，外形尺寸 45.1mm宽、99.0mm高、114.5mm深；顶部与底部各设一排接线端子（上排1/2/3/4/5，下排9/10/11/12/13），支持接线端子插座/拆卸功能；正面设有 SPAN（量程）、PHASE（相位）、ZERO（零点）、LOOP、PWR 等调节旋钮与状态指示，LOOP 指示灯随电流输出指示；内部 DIP 开关用于设置 SW1（激励频率2.5/5/10kHz、相位校正）、SW2（信号类型）、SW3（A口/AC输出）、SW4（信号输入）等参数，F1 熔断器用于保护。

应用场景

LDM-1000 LVDT/RVDT信号调节模块广泛适用于燃气轮机和汽轮机控制系统、过程控制系统、液压控制系统、汽车测试赛道仪器仪表、纸张网前箱控制等需要将LVDT/RVDT信号精确调理为标准化输出信号的工业场景，支持多路模块同步运行以防止拍频干扰。
