本安回路中安全栅与传感器的接线关系
本安防爆位移传感器买回来，现场最常卡住的不是传感器本身，而是安全栅怎么配、线怎么接。这几个问题几乎每个项目都会问到。
关于安全栅
1问：本安防爆位移传感器为什么一定要配安全栅？
答：本安型（Ex ia）靠限制电路能量来防止点燃，但能量限制不是传感器自己完成的，而是由安全栅把进入危险区的电压电流限制在安全范围内。不配安全栅，或者安全栅参数不匹配，本安回路就不成立，设备也就不再具备本安属性。
2问：安全栅选型要和传感器对哪些参数？
答：核四项：传感器的供电电压与电流、信号类型（4-20mA / 0-10V / RS485）、回路是几线制、现场的气体组别与温度组别。安全栅允许的最高输出电压、电流和功率要不低于传感器的实际需求，同时不超过现场允许值。参数对不上不能凑合用。

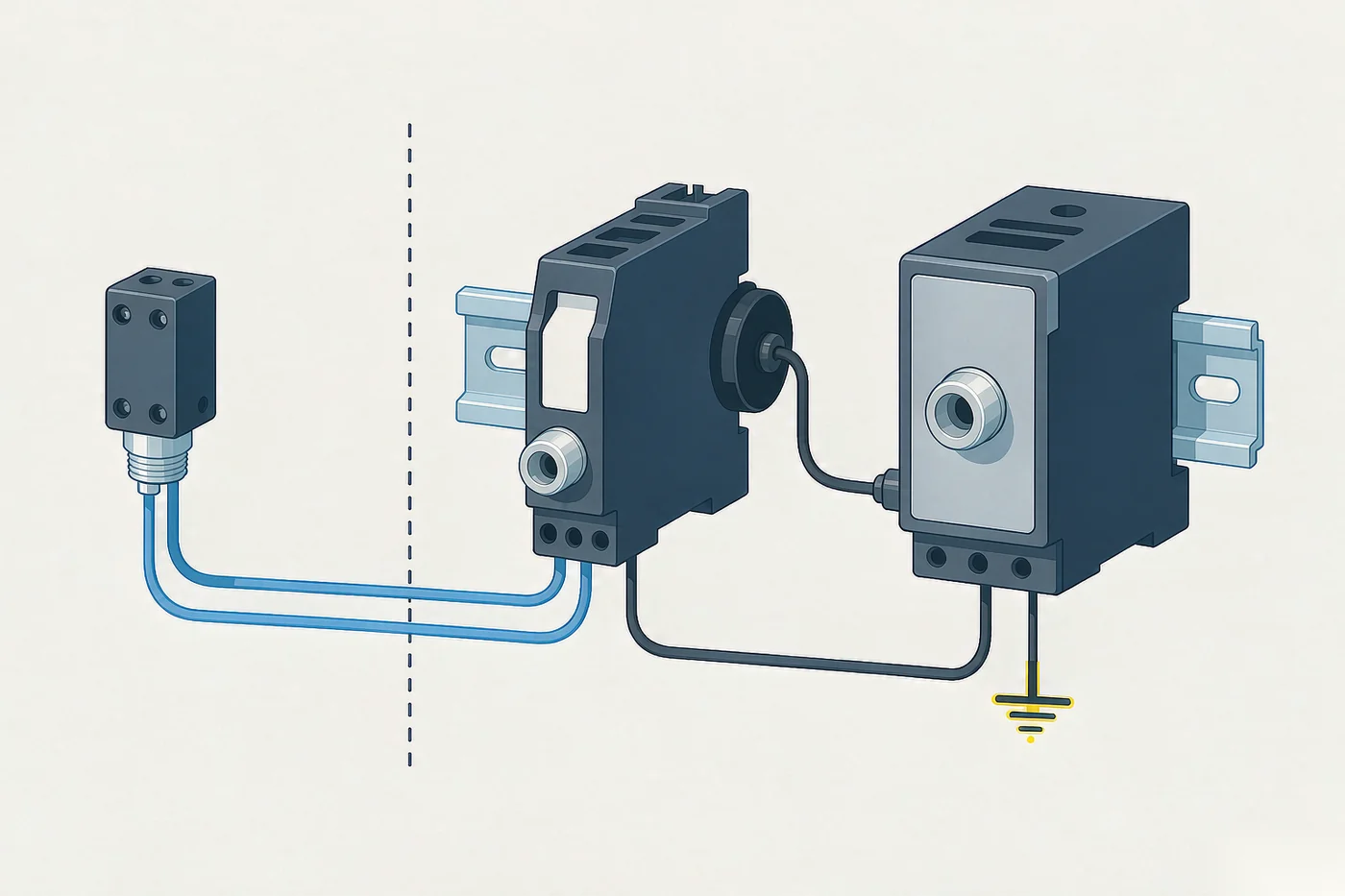

3问：安全栅装在控制柜里还是现场？
答：装在安全区侧的控制柜内，固定导轨上，紧邻接收模块。危险区里只留传感器与电缆，安全栅不进危险区。
关于接线
4问：本安回路和非本安回路的线能不能走同一个线槽？
答：不能共用线槽，也不能捆扎在一起。本安回路要用独立的线槽或桥架，按规范用蓝色标识走线，与其他动力线、非本安信号线分开敷设，避免混触与感应耦合。
5问：屏蔽层应该在哪一端接地？
答：单端接地，通常在控制柜这一侧。两端都接地会形成地环路，反而把干扰引到信号线上。也不要让屏蔽层接在传感器外壳上、再通过机械结构接地。
6问：传感器供电 DC 24V 是随便给的吗？
答：不是。本安回路里的 24V 必须来自配套的安全栅输出，不能直接拿现场配电箱的 24V 电源接进去。供电来源错了，安全栅的保护作用就被绕过去了。
7问：现场能不能带电开盖或改线？
答：严禁。危险场所带电开盖、带电改线都会产生电火花，是防爆规范明令禁止的动作。检修必须先断电，并确认无爆炸性气体环境后再按规程操作。
8问：怎么确认接好之后回路还是本安的？
答：核对三项。传感器铭牌上的防爆标志与设计图纸一致；安全栅型号与参数和传感器匹配、证书在有效期内；接线按本安回路图施工，屏蔽与接地符合规范。三项都对，再把防爆合格证与接线记录留档保存。
易测电气的选型支持
易测电气提供拉绳、拉杆、滑块、角度四种结构的本安防爆位移传感器，防爆标志 Ex ia IIC T6 Ga，已取得防爆合格证，可配套提供安全栅选型建议。选型电话 0755-85271862。更多产品资料，请访问易测电气官网 www.szetme.com。更多本安防爆传感器选型与防爆认证资料，可访问 www.elnc.net。
防爆回路是「一环松、全环废」的系统，传感器、安全栅、接线、接地任一处出问题，本安都不成立。
