本安防爆角度位移传感器

霍尔原理绝对位置输出耐恶劣环境高精度

产品文字说明

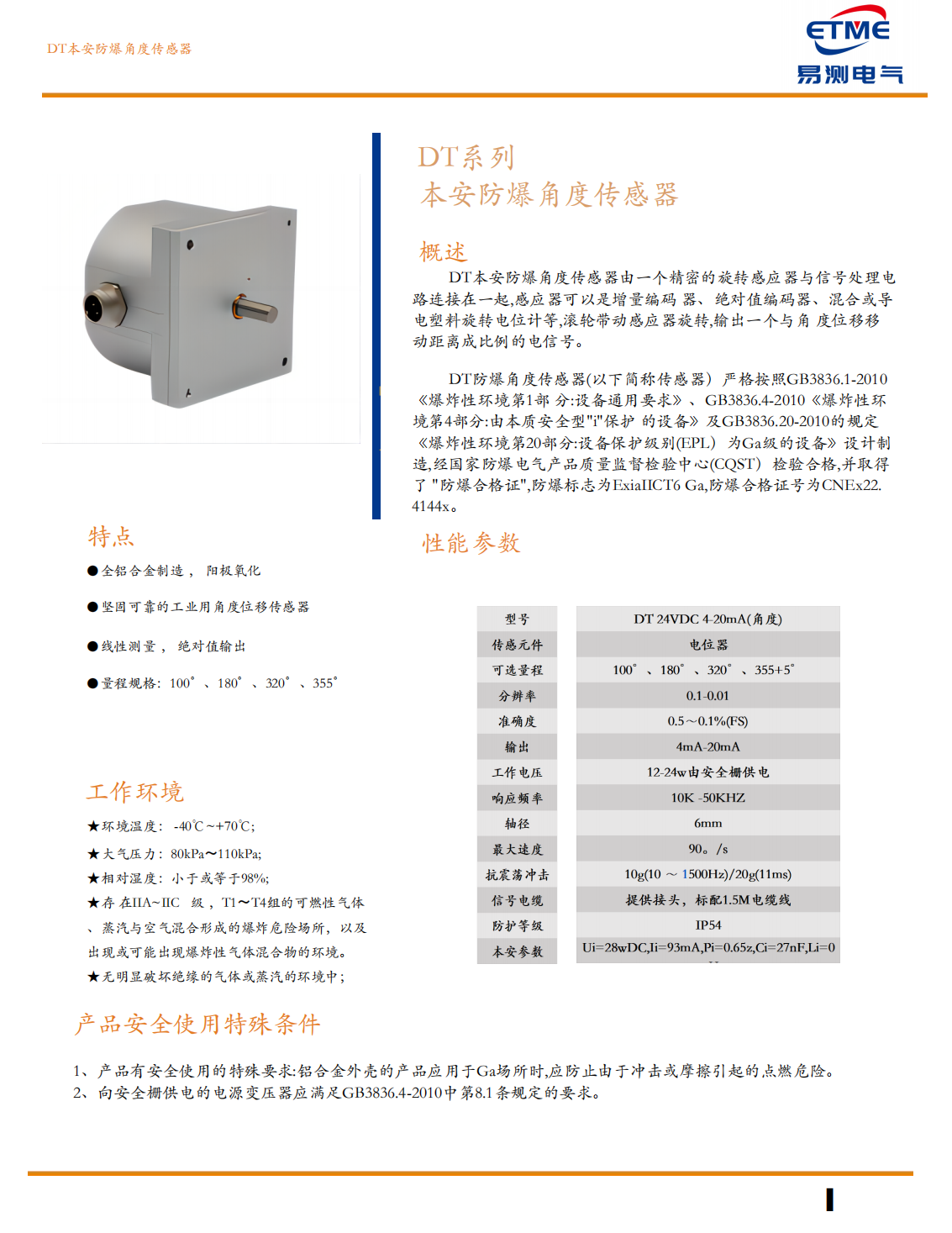

DT防爆位移传感器(以下简称传感器）严格按照GB3836.1-2010《爆炸性环境第1部分:设备通用要求》、GB3836.4-2010《爆炸性环境第4部分:由本质安全型"i"保护的设备》及GB3836.20-2010的规定《爆炸性环境第20部分:设备保护级别(EPL）为Ga级

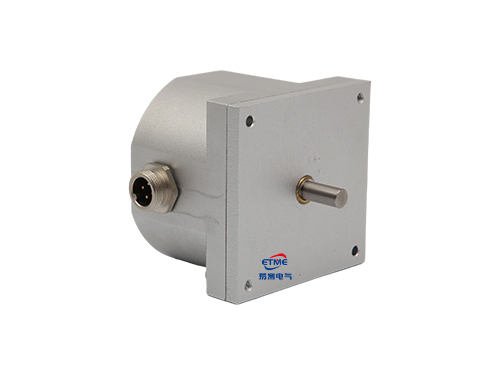

DT本安防爆角度位移传感器采用铝合金铸造、阳极氧化外壳，整体密封，传感器元件与信号处理电路组合一体，通过滚轮转动带动传感器旋转，输出与角度位移成比例的 4-20mA 标准电信号，适用于工业用角度位移测量领域。

产品概述

DT本安防爆角度位移传感器为工业防爆场合设计，采用铝合金铸造、阳极氧化外壳，整体密封结构，传感器元件与信号处理电路组合为一体，适用于危险区域的角度位移测量。传感器通过滚轮转动带动内部旋转机构，输出与角度位移成比例的4-20mA标准电信号。产品取得防爆合格证（编号CNEx22.4144x），本安防爆标志 Ex ia IIC T6 Ga，满足本安型防爆要求，可在爆炸性气体环境中安全可靠工作。

技术特点

本安型防爆设计，防爆标志 Ex ia IIC T6 Ga，防爆合格证编号 CNEx22.4144x
铝合金铸造、阳极氧化外壳，整体密封，坚固耐用
输出标准4-20mA电信号，可直接接入安全栅与PLC
量程可选100°、180°、320°、355°，覆盖多种角度测量需求
传感元件为电位器，分辨率 0.1-0.01，准确度 0.5-0.1%FS
由安全栅供电（12-24V），实现危险区到安全区的隔离传输

性能规格

DT本安防爆角度位移传感器技术规格：传感元件为电位器，可选量程 100°、180°、320°、355°；分辨率 0.1~0.01，准确度 0.5~0.1%FS；输出 4mA-20mA；工作电压 12-24V 由安全栅供电；响应频率 10K-50KHZ；轴径 6mm；最大速度 90°/s；抗振冲击 10g(10~1500Hz)/20g(11ms)；信号电缆提供接头，标配 1.5M 电缆线；防护等级 IP54。

项目	参数
传感元件	电位器
量程	100°、180°、320°、355°
分辨率	0.1~0.01
准确度	0.5~0.1%FS
输出信号	4mA-20mA
工作电压	12-24V（由安全栅供电）
响应频率	10K-50KHZ
轴径	6mm
最大速度	90°/s
抗振冲击	10g(10~1500Hz)/20g(11ms)
信号电缆	提供接头，标配1.5M电缆线
防护等级	IP54
本安参数	Ui=28VDC、Ii=93mA、Pi=0.65W、Ci=27nF、Li=0
防爆标志	Ex ia IIC T6 Ga
防爆合格证	CNEx22.4144x

产品图纸与技术资料

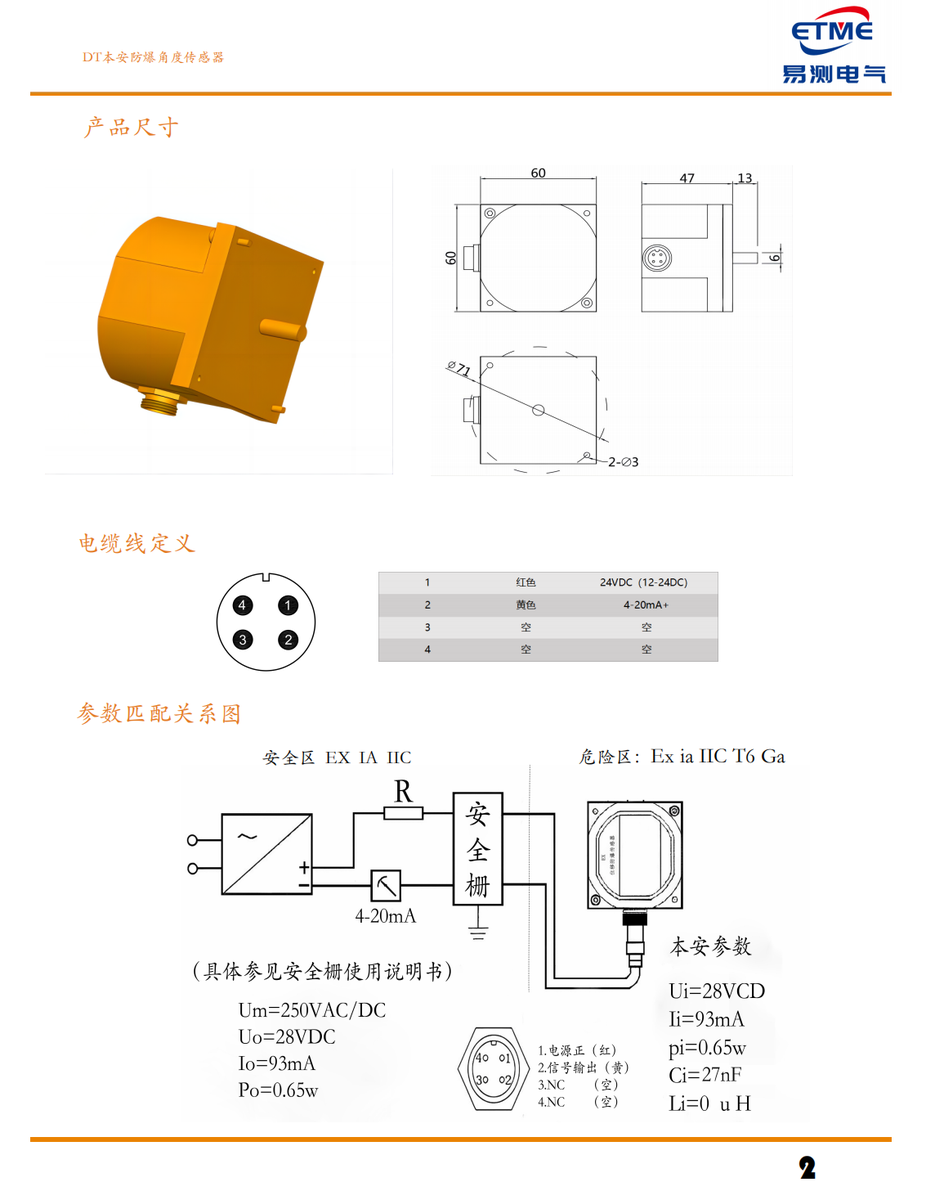

DT本安防爆角度位移传感器产品尺寸：安装本体 60×60mm，厚度 47mm，轴伸 13mm，安装孔距 47mm，孔径 2-φ3。电缆线定义：1号引脚红色为24VDC（12-24VDC）电源正，2号引脚黄色为4-20mA+信号输出，3号、4号为空。参数匹配：安全区电源经4-20mA回路通过安全栅接入危险区传感器，安全区Ex ia IIC，危险区Ex ia IIC T6 Ga；安全栅输出参数 Um=250VAC/DC、Uo=28VDC、Io=93mA、Po=0.65W。

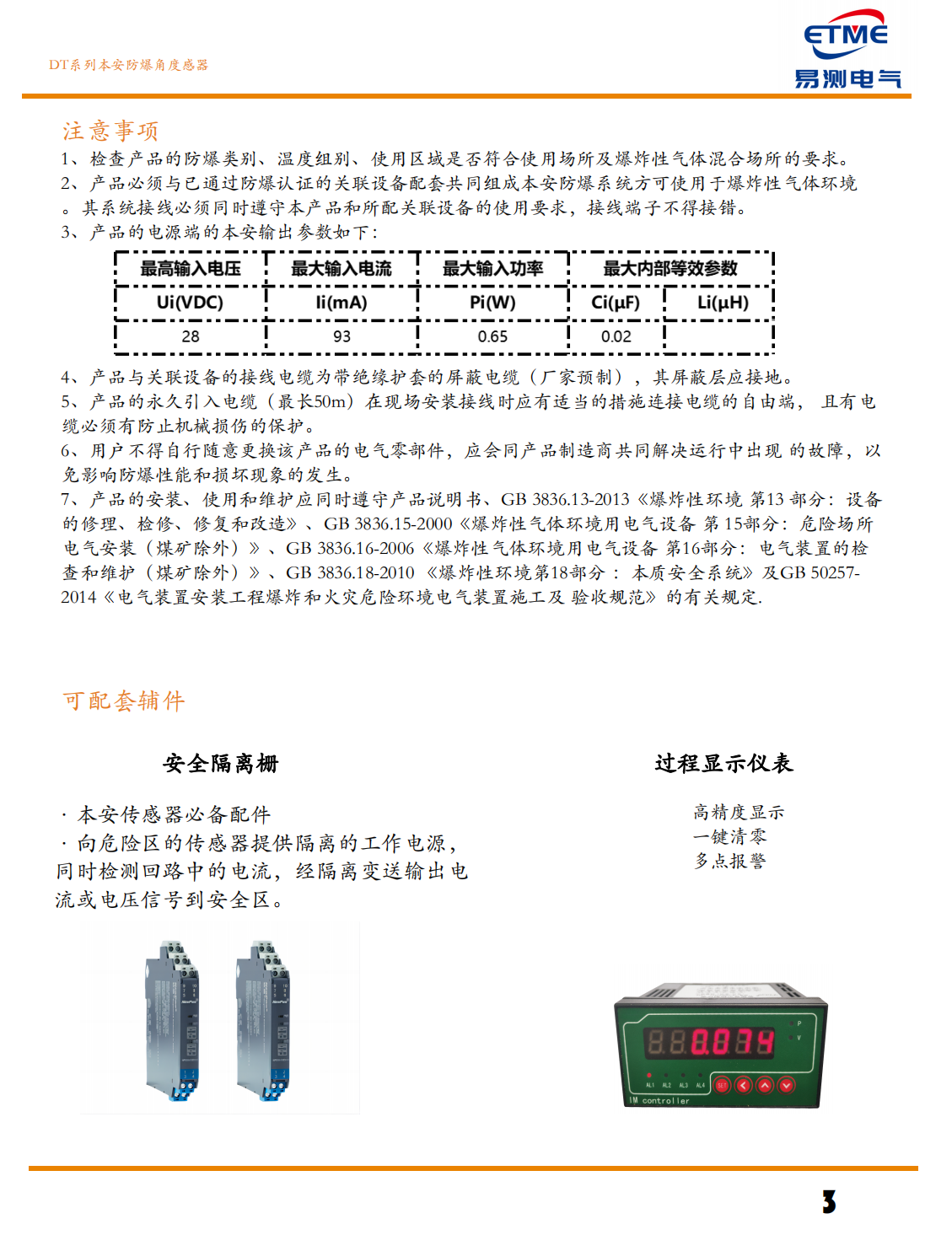

DT本安防爆角度位移传感器电源端本安输出参数：最高输入电压 Ui(VDC)=28，最大输入电流 Ii(mA)=93，最大输入功率 Pi(W)=0.65，最大内部等效电容 Ci(μF)=0.02，最大内部等效电感 Li(μH)=0。应用注意事项：本安传感器必须与通过防爆认证的关联设备（安全栅）配套使用；与关联设备的接线电缆须为带绝缘护套的屏蔽电缆且屏蔽层应接地；产品与关联设备的接线应遵循本安系统要求，接线端子不得接错；产品不得私自更换电气零部件。

应用场景

DT本安防爆角度位移传感器广泛适用于爆炸性气体环境中的角度位移测量，如石油化工、煤矿、油气、防爆起重机等危险区域，用于阀位检测、设备角度监测等需要本安防爆认证的工业场合。可配套安全隔离栅、过程显示仪表或本安型配套整机构成完整防爆测量系统。
