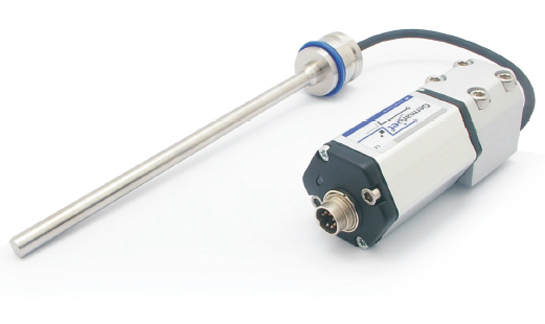

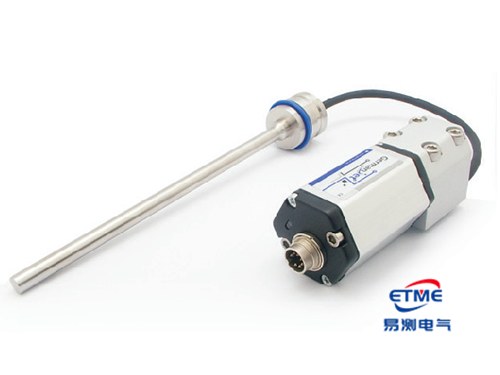

19系列D型磁致伸缩位移传感器Germanjet德敏哲

非接触测量高精度多种输出长寿命

产品文字说明

19系列磁致伸缩位移传感器为新开发的数码智能型磁致伸缩位移传感器。是采用非接触式磁致伸缩测量技术。此技术能提供高速、高精准、直接和绝对值的位移输出。

19系列D型磁致伸缩位移传感器（适用于U形吊环油缸内安装）：耐压不锈钢传感杆通过活塞孔装入活塞内，紧压密封安装；外部电子头通过接合板底面的电缆进线连接。特别适用于受空间限制的油缸或两端均带U形吊环的油缸内安装。

产品概述

19系列D型磁致伸缩位移传感器为新开发的数码智能型磁致伸缩传感器，采用非接触式磁致伸缩测量技术，提供高速、高精准、直接和绝对值的位移输出。特别适用于受空间限制的油缸或两端都带U形吊环的油缸内安装。传感杆为感应元件，包括一条带紧压密封安装的耐压不锈钢管，整支传感杆通过活塞孔装入活塞内；外部连接的电子头部分与传感杆的连接可通过接合板底面的电缆进线。特别针对苛刻环境应用设计，如炼油、化工、发电、制药等。

技术特点

D型适用于U形吊环油缸内安装，耐压不锈钢传感杆通过活塞孔装入活塞内，紧压密封安装
传感杆为感应元件，包括带紧压密封安装的耐压不锈钢管，整支传感杆通过活塞孔装入活塞内
外部电子头通过接合板底面的电缆进线连接，适用于受空间限制或两端均带U形吊环的油缸
非接触式磁致伸缩测量技术，消除工作磨损误差，无须重新标定、无须定期维护
输出模式：模拟电压与电流、Start/Stop信号、SSI同步串行数字、CANbus、Profibus、EtherCAT
分辨率 16 位 D/A（最小 1μm），重复精度为满量程 ±0.001%，非线性为满量程 ±0.01%
供电 +24V DC（20.4-28.8V），防护等级 IP67，工作温度 -40~75℃

性能规格

19系列D型标准规格表（订货编号 190/191/193）：电压输出 0-10V（190）、电流输出 4-20mA（191）、开始/停止数字输出（193），测量数据为直线位移。分辨率 16 位 D/A（最小 1μm）；重复精度为满量程 ±0.001%；非线性为满量程 ±0.01%；供电 +24V DC（20.4-28.8V）；防护等级 IP67；工作温度 -40~75℃；接口 6针 D60 公接头。

项目	参数
订货编号	190 电压输出 / 191 电流输出 / 193 开始/停止数字输出
测量数据	直线位移
分辨率	16 位 D/A（最小 1μm）
重复精度	满量程 ±0.001%
非线性	满量程 ±0.01%
供电	+24V DC（20.4-28.8V）
防护等级	IP67
工作温度	-40~75℃
接口	6针 D60 公接头

19系列D型 SSI 同步串行输出规格表（订货编号 192）：数据格式二进制或格雷码，数据长度 8-32位；数据速度 1000-100kBd；分辨率 1/2/5/10/20/50/100μm；重复精度为满量程 ±0.001%；非线性为满量程 ±0.01%；供电 +24V DC（20.4-28.8V）；防护等级 IP67；工作温度 -40~75℃；接口 7针 D70 公接头；最大线长 400m。

19系列D型 CANbus/CANopen 数字输出规格表（订货编号 194）：数据格式 CANopen CiA 标准 DS-301 V3.0 / CANbasic CAN 2.0A；传输速度 20-1000 kbit/s；分辨率位置 5μm/2μm；重复精度为满量程 ±0.001%；非线性为满量程 ±0.01%；供电 +24V DC；防护等级 IP67；工作温度 -40~75℃；接口 6针 D60 公接头。

19系列D型 Profibus-DP 数字输出规格表（订货编号 195）：数据格式 Profibus-DP（EN-50 170），传输速度最大 12 Mbit/s；分辨率 5μm；重复精度为满量程 ±0.001%；非线性为满量程 ±0.01%；供电 +24V DC（20.4-28.8V）；防护等级 IP67；工作温度 -40~75℃；接口 6针 D60 公接头；EMC 符合 EN61000-6-3/6-2。

19系列D型 EtherCAT 以太网规格表（订货编号 197）：数据格式 EtherCAT 100 Base-TX 快速以太网，传输速度 100 Mbit/s；分辨率位移 1-1000μm 可调；重复精度为满量程 ±0.001%；非线性为满量程 ±0.01%；供电 +24V DC；用电量 80mA；接口 2个 4针 M12 连接器；防护等级 IP67；工作温度 -40~75℃。

产品图纸与技术资料

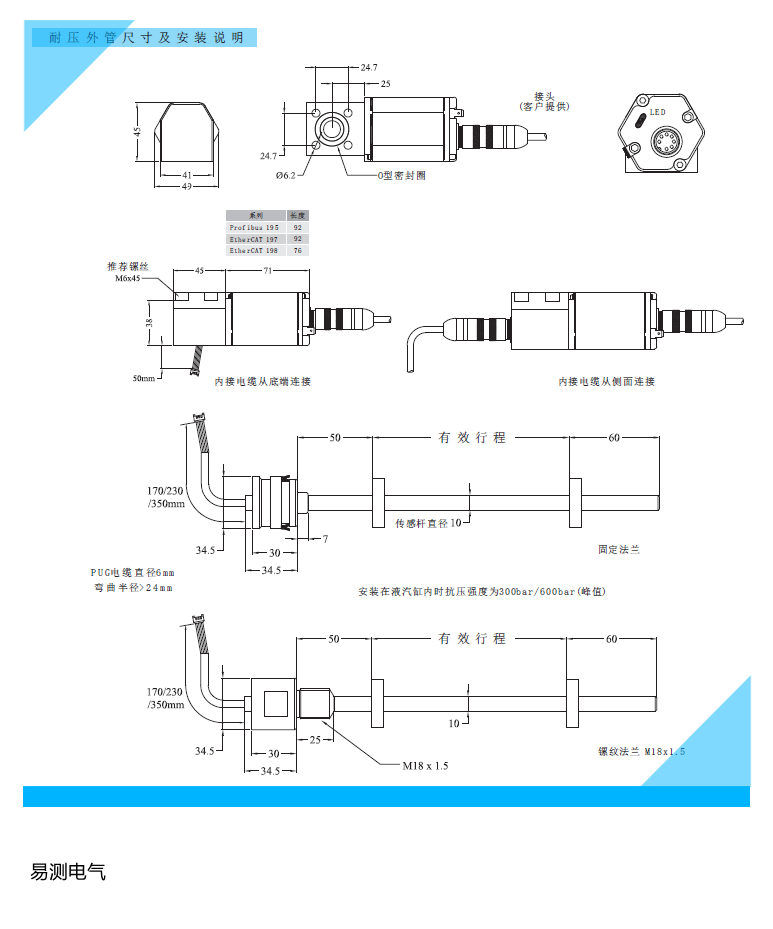

19系列D型耐压外管尺寸及安装说明：系列 185（Profibus）长度 M8、187/198（EtherCAT）长度 95/76。传感杆直径 10mm，采用固定法兰或螺纹法兰 M18×1.5 安装，配 O 型密封圈；内接电缆可从底槽或侧面连接，PUG 电缆直径 6mm、弯曲半径≥24mm；安装在液压缸内时抗压强度可达 300bar/600bar（峰值）。

应用场景

19系列D型磁致伸缩位移传感器特别针对苛刻环境应用设计，如炼油、化工、发电、制药等，适用于受空间限制或两端均带U形吊环的油缸内安装，支持多种现场总线协议以对接不同控制系统。

典型应用场景

注塑机械

液压设备

智能装备

桥梁工程

石油化工

汽车制造

常见问题 (FAQ)

17Series磁致伸缩位移传感器 Germanjet德敏哲模拟量接线图

1 7系列磁悬浮位移传感器是专为液压缸而设计。耐压外管与六角法兰为100 %不锈钢，可以直接安装进液压缸里。电子部份与耐压外管为模块组装设计，即两者可完全分离。在特殊情况下，只需拨出电子部份进行校淮，而耐压外管无需与液压缸分离。此设计减少重置液压缸时间，大大提高生产效率。电子部份为I P 6 7等级（需要配合正确的接头），使电子模块受到最佳的抗震,防尘和防潮保护。输出连接为业界常用的油制插头（D I N 4 3 6 5 0 ）,既方便又容易接线。除了适合液压系统外，也同样适合机械外置安装。在无需定期维护情况下，提供绝对和准确的重复输出。注意事项：请勿把控制器的模拟输入负极（-）直接接上机器内之0V或地线上。只可单一接上传感器的0V （P4）上。必须使用四芯双绞屏蔽线，最小尺寸为0 . 2 m m 平方，切勿把电源供应器+24Vdc接至传感器 0V （P4）及同时把电源供应器0V接至讯号输出点（P2/P3）,否则传感器会立即被烧毁。（如发生上述情况并不包括在保修条款之内）

LVDT线性可变差动变压器有什么优点？为何使用 LVDT？

无摩擦操作 LVDT 最重要的特性之一是其无摩擦操作。在正常使用过程中，LVDT 的纤芯和线圈配件之间没有机械接触，因此不存在蹭擦、拖曳或其他摩擦来源。该特性在材料测试、振动位移测量和高分辨率尺寸测量系统中尤其有用。无限分辨率由于 LVDT 在无摩擦结构中根据电磁耦合原则操作，因此可以测量纤芯位置极小的变化。该无限分辨率功能仅受 LVDT 信号调节器中的噪声和输出显示器分辨率的限制。这些相同的因素还为 LVDT 提供了出色的可重复性。无限长的机械寿命由于 LVDT 的纤芯和线圈结构通常之间没有接触，因此没有部件会相互摩擦或磨损。这意味着 LVDT 具有无限长的机械寿命。该因素在高可靠性应用（如飞机、人造卫星和宇宙飞船以及核设施）中尤其重要。该因素在许多工业过程控制和工厂自动化系统中也是非常可取的。抗超程损坏大多数 LVDT 的内部孔在两端都是开口的。如果发生意外的超程，则纤芯能够完全通过传感器线圈配件，而不会导致损坏。由于该不受位置输入过载损坏的特性，LVDT 成为适用于连接到破坏性材料测试设备中抗拉测试样品的延伸仪等应用的传感器。单轴敏感度 LVDT 会响应沿线圈轴向的纤芯运动，但通常对纤芯垂直轴向的运动或其径向位置不敏感。因此，LVDT 通常可以在不对涉及偏离或浮动的成员的移动应用产生不利影响的情况下正常工作，也可以在纤芯不沿精确直线运行的情况下正常工作。可分离线圈和纤芯由于 LVDT 的纤芯和线圈之间的仅有相互作用时磁耦合，因此可以通过在纤芯和孔之间插入一个非磁性管来隔离线圈配件。这样，可以在管中包含加压流体，纤芯可以在其中自由移动，而线圈配件是非受压的。通常在用于液压比例和/或伺服阀中阀芯位置反馈的 LVDT 中利用该特性。可适应严苛的环境 LVDT 装配中使用的材料和结构可实现加固耐用的传感器，该传感器在各种环境条件下都能够可靠运行。连接绕组后使用环氧树脂密封到外壳中，从而具有很强的防潮和防湿性，并且能够吸收所有轴中的强烈撞击载荷和高水平振动。此外，内部高磁导率屏蔽层可将外部交流电场的影响降至最低。外壳和纤芯都由抗腐蚀材料制成，外壳还用作补充的磁屏蔽层。对于传感器必须接触易燃或腐蚀性蒸气和液体或在加压流体中运行的应用，可以使用各种焊接工艺对外壳和线圈配件进行密封。普通 LVDT 可在很宽的温度范围内运行，但是，如果需要，可以将其生产为可在低温下运行，或者，通过使用特殊材料，在许多核反应堆中存在的高温和高辐射水平下运行。零点可重复性 LVDT 的固有零点位置非常稳定且可重复，即使超过其很宽的工作温度范围也是如此。这使得 LVDT 能够作为闭环控制系统和高性能伺服平衡仪器中的零位传感器很好地工作。快速动态响应由于常规操作过程中不存在摩擦，因此 LVDT 可以很快地响应纤芯位置的变化。LVDT 传感器本身的动态响应仅受纤芯轻微质量惯性效应的限制。LVDT 传感系统的响应更经常由信号调节器的特性决定。绝对输出与增量输出器件相反，LVDT 是绝对输出器件。这意味着如果发生断电情况，从 LVDT 发送的位移数据不会丢失。重新启动测量系统后，LVDT 的输出值将与断电之前的值相同

传感器（sensor）与可编程控制器(PLC)的接线方法

传感器两线接PLC两线、传感器三线接PLC三线非常简单，一对一接线即可，就不需要说明了。上图是传感器两线接入三线制的PLC，PLC的负极悬空不接，无须调整传感器参数。中图是传感器两线接入两线制的PLC，将传感器的输出与负极并线，接入PLC的负极，需要重新调整传感器的输出。下图是另外一种接线方法，将传感器的负极接入PLC的真正负极。注意，此时PLC的输入位不是真正的负极，如果PLC上无负极，接入同一直流电源系统的任一负极即可易测电气是国内独家采用所有产品均用高精密电脑自动智能线性修刻技术，误差小，输出数据稳定，精度高，产品最高运行速度可达5米/秒，运行稳定寿命可达1000万次，广泛试用于化工机械、汽车、医疗、注塑机械、橡胶机械、木工机械、同步顶升液压平台、水利检测与控制、闸门开度、自动化纺织机械、自动化产线闭环控制系统等多种领域，公司有独立的技术研发部门，并与多所国家“985工程”、“211工程”高校合作，帮助多个行业实行产品或产线升级改造，公司目前正在配合汽车公司进行自主驾驶系统的研发，欢迎您来接洽各种产品或产线升级改造技术，公司可为您的升级提供全方位的技术支持。易测电气目前主营位移和力学测量与控制:即拉绳（线）位移传感器、直线位移传感器、非接触式位移传感器、磁致伸缩位移传感器、压力传感器、称重传感器。日本CKD,韩国TPC气动元器件。

磁致伸缩液位传感器的安装形式及注意事项

我们有为大家介绍关于内置磁致伸缩位移传感器外装教程，今天我们讲讲磁致伸缩传感器中另一种产品，磁致伸缩液位传感器的安装形式及注意事项。磁致伸缩液位传感器的安装形式主要有：螺纹安装、连接头安装、定位环安装、悬挂安装或者根据用户的需求特殊定制（根据型号的不同而不同），安装之前要核实仪表名牌上是否与设计要求相一致，是否适应现场工况。浮子安装：磁致伸缩液位传感器在厂家装配好之后到货，根据安装现场的实际情况有时需要从探杆上移走浮子和隔套。为了保证测量正确，浮子重新安装时必须使用正确的方向。浮子上标有top for SMP或top for AT的一端应朝数显表投入式液位计向变送器表头方向安装。有些浮子上可能标有箭头。如果一个浮子上没有标有任何方向信息，它可能是想象的而且可以任意方向安装。如果一个浮子上没有任何标注，他会有一个额外的辊缝来指示出浮子的上半部分。在安装时要特别注意：在安装柔性探杆时，不要将探杆的任何位置弯成直径＜4英尺的圈，应为这样会永久性的损坏探杆中的组件，使之不能正常工作，在使用螺纹密封胶之间要润滑o型圈，以确保接头安装。对于永久性安装，如果必要的话，将接头用钉子固定或焊死，将柔性探杆插入管组建中，用1X1管螺纹压紧接头，确保柔性探杆组件装入不锈钢护套管内。确保组件安装牢固且密封好，以防湿气浸入。
