外置式磁致伸缩位移传感器CANOPEN 输出震荡测试

外置式磁致伸缩位移传感器在工业现场输出 CANopen 总线信号时，若线缆敷设、屏蔽接地或终端电阻处理不当，可能出现输出震荡、数值跳变等现象，影响设备稳定运行。本文结合现场测试，说明外置式磁致伸缩位移传感器 CANopen 输出震荡的排查与处理思路。

震荡排查步骤

CANopen 属于现场总线，对布线要求较高。传感器输出震荡时，建议按以下顺序排查：

1. 终端电阻：检查总线两端是否按规范接入 120Ω 终端电阻，避免信号反射。
2. 屏蔽接地：核查屏蔽层接地方式，确保单点接地且接地可靠。
3. 线缆选型：确认总线电缆是否为双绞屏蔽线，并尽量远离变频器、接触器等干扰源。

除布线因素外，还需检查传感器的波特率与节点 是否与主站一致，总线负载是否在允许范围内，以及电源是否稳定。逐一排除上述因素后，震荡现象通常即可消除，CANopen 信号输出恢复平稳。

产品优势

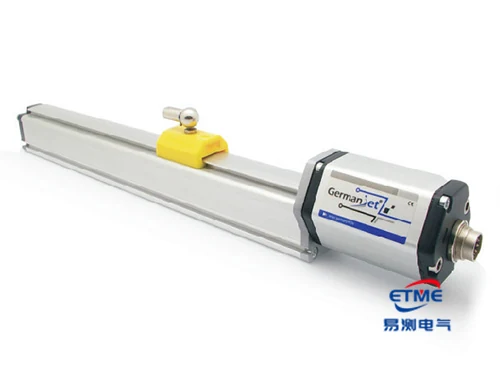

外置式磁致伸缩位移传感器本身具有非接触、高精度、抗干扰等优点，配合规范的 CANopen 总线布线，能够在多站点、长距离的工业控制系统中稳定工作，适用于注塑、液压、冶金、物流等自动化设备的位移测量场合。

规范的布线与正确的参数配置，是发挥传感器性能、保障系统稳定运行的关键。
