19系列P型磁致伸缩位移传感器Germanjet德敏哲

非接触测量高精度多种输出长寿命

产品文字说明

19系列磁致伸缩位移传感器为新开发的数码智能型磁致伸缩位移传感器。是采用非接触式磁致伸缩测量技术。此技术能提供高速、高精准、直接和绝对值的位移输出。非接触式设计不但方便安装，而且能消除所有工作磨损而带来的误差。

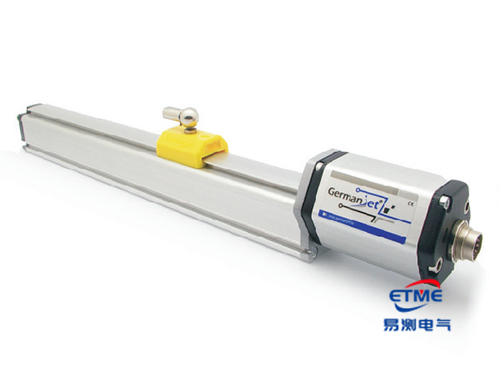

19系列P型磁致伸缩位移传感器（适用于外置机床表面安装）：铝成型外壳符合 IP67 标准，能工作于苛刻、高尘埃污染环境。固定夹片提供灵活简易的安装方式，适合一般机械使用。滑块磁环沿铝壳外壁移动，通过非接触测量输出高精度绝对值位置。

产品概述

19系列P型磁致伸缩位移传感器为数码智能型磁致伸缩传感器，采用非接触式磁致伸缩测量技术，提供高速、高精准、直接和绝对值的位移输出。铝成型外壳符合 IP67 标准，保证能工作于苛刻和高尘埃污染的环境，固定夹片提供灵活和简易的安装方式，适合一般机械使用，特别针对苛刻环境应用设计，如炼油、化工、发电、制药等。

技术特点

P型适用于外置机床表面安装，铝成型外壳符合 IP67 标准，能工作于苛刻、高尘埃污染环境
固定夹片提供灵活简单安装方式，滑块磁环沿铝壳外壁移动，非接触测量输出高精度绝对值位置
非接触式磁致伸缩测量技术，消除工作磨损误差，无须重新标定、无须定期维护
输出模式：模拟电压与电流、Start/Stop信号、SSI同步串行数字、CANbus、Profibus、EtherCAT
分辨率 16 位 D/A（最小 1μm），重复精度为满量程 ±0.001%，非线性为满量程 ±0.01%
供电 +24V DC（20.4-28.8V），防护等级 IP67，工作温度 -40~75℃

性能规格

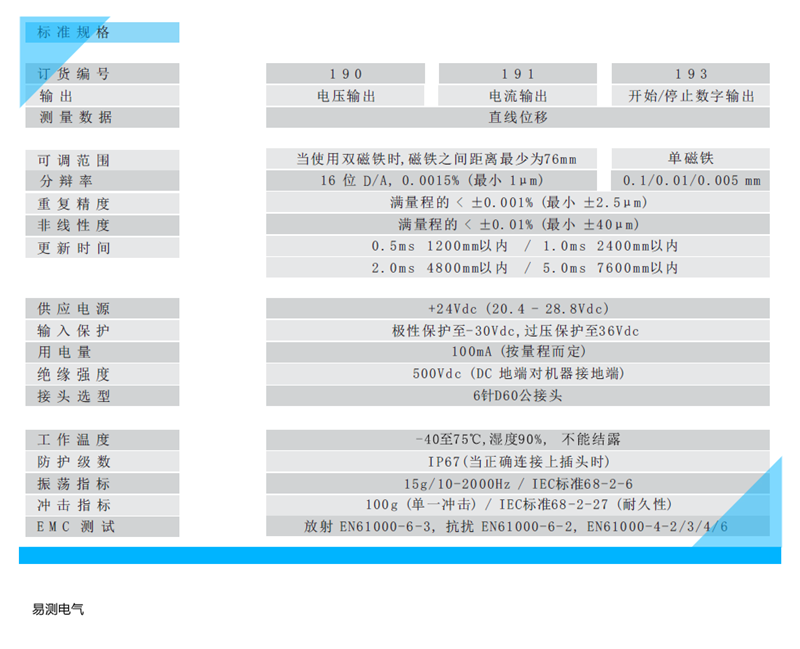

19系列P型标准规格表（订货编号 190/191/193）：电压输出 0-10V（190）、电流输出 4-20mA（191）、开始/停止数字输出（193），测量数据为直线位移。分辨率 16 位 D/A（最小 1μm）；重复精度为满量程 ±0.001%；非线性为满量程 ±0.01%；供电 +24V DC（20.4-28.8V）；防护等级 IP67；工作温度 -40~75℃；接口 6针 D60 公接头。

项目	参数
订货编号	190 电压输出 / 191 电流输出 / 193 开始/停止数字输出
测量数据	直线位移
分辨率	16 位 D/A（最小 1μm）
重复精度	满量程 ±0.001%
非线性	满量程 ±0.01%
供电	+24V DC（20.4-28.8V）
防护等级	IP67
工作温度	-40~75℃
接口	6针 D60 公接头

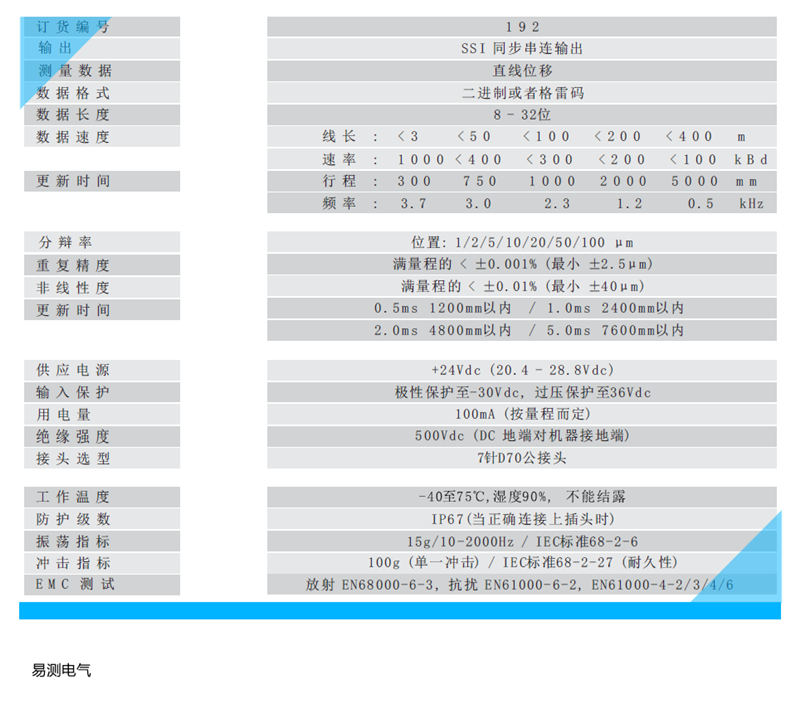

19系列P型 SSI 同步串行输出规格表（订货编号 192）：数据格式二进制或格雷码，数据长度 8-32位；数据速度 1000-100kBd；分辨率 1/2/5/10/20/50/100μm；重复精度为满量程 ±0.001%；非线性为满量程 ±0.01%；供电 +24V DC（20.4-28.8V）；防护等级 IP67；工作温度 -40~75℃；接口 7针 D70 公接头；最大线长 400m。

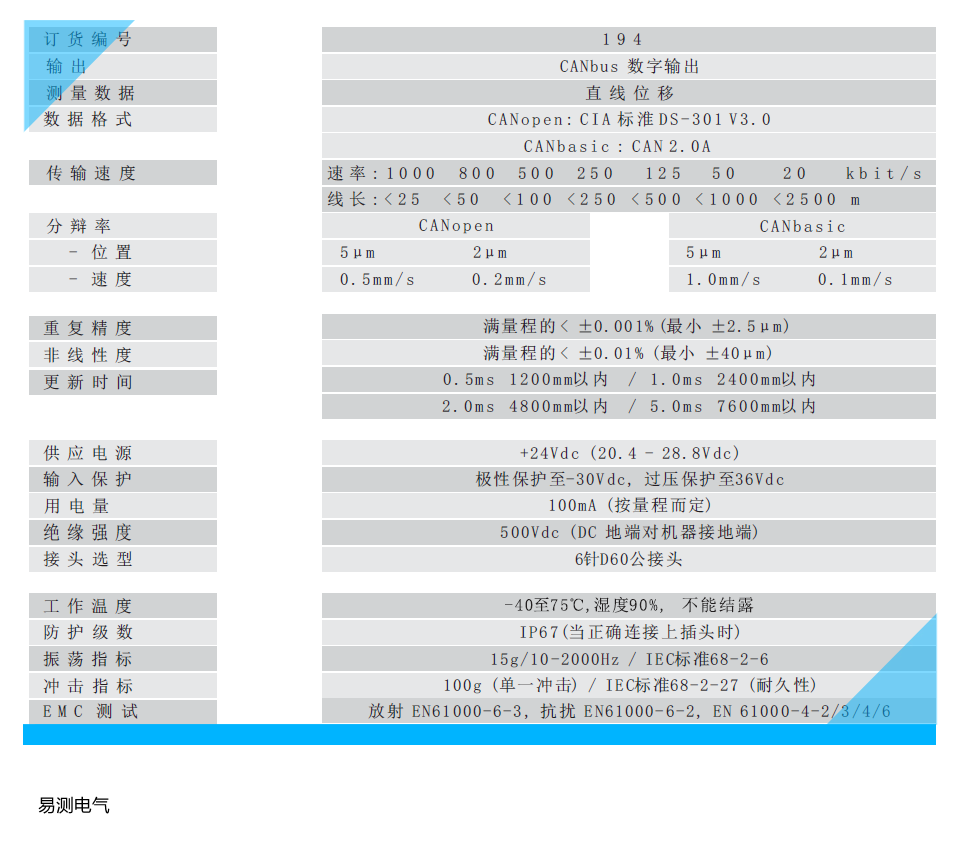

19系列P型 CANbus/CANopen 数字输出规格表（订货编号 194）：数据格式 CANopen CiA 标准 DS-301 V3.0 / CANbasic CAN 2.0A；传输速度 20-1000 kbit/s；分辨率位置 5μm/2μm；重复精度为满量程 ±0.001%；非线性为满量程 ±0.01%；供电 +24V DC；防护等级 IP67；工作温度 -40~75℃；接口 6针 D60 公接头。

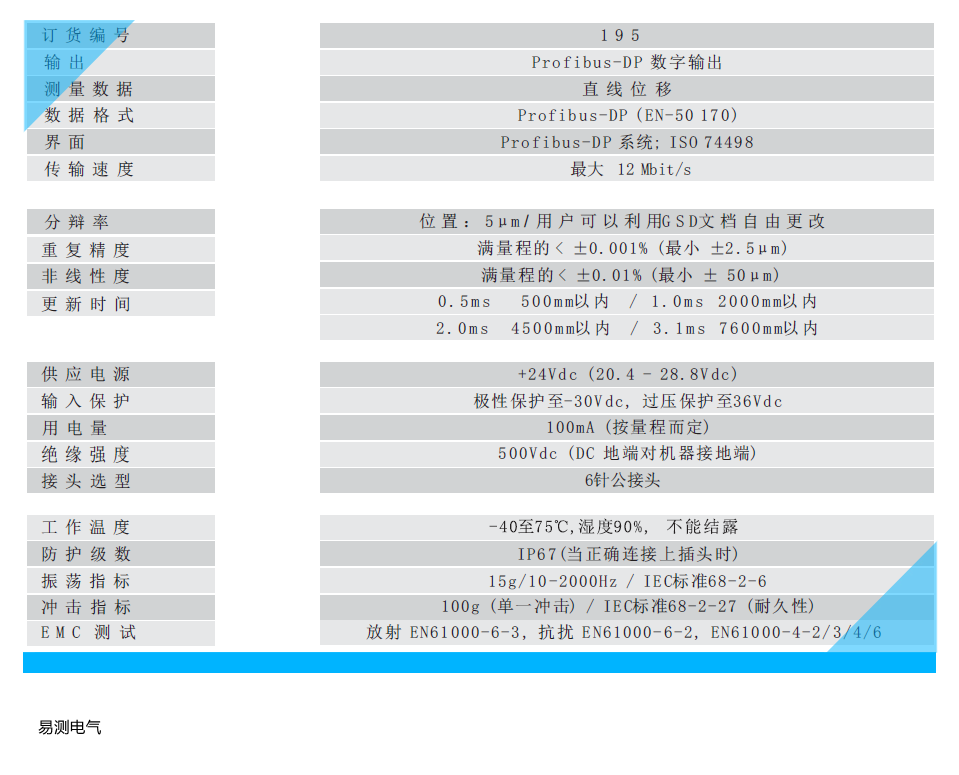

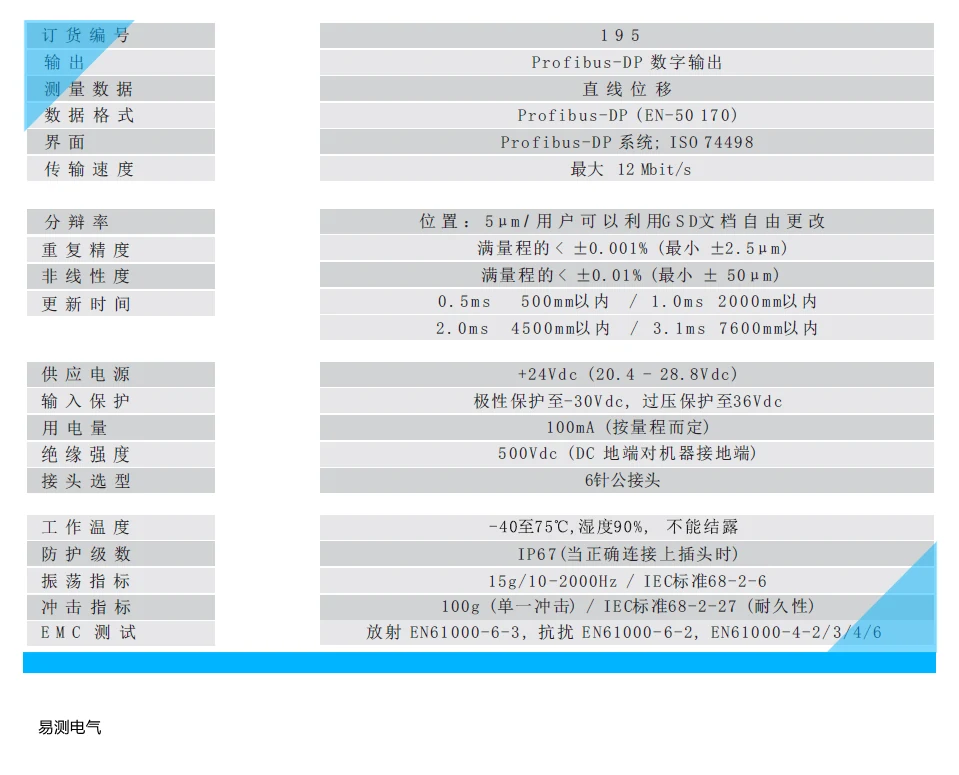

19系列P型 Profibus-DP 数字输出规格表（订货编号 195）：数据格式 Profibus-DP（EN-50 170），传输速度最大 12 Mbit/s；分辨率 5μm；重复精度为满量程 ±0.001%；非线性为满量程 ±0.01%；供电 +24V DC（20.4-28.8V）；防护等级 IP67；工作温度 -40~75℃；接口 6针 D60 公接头；EMC 符合 EN61000-6-3/6-2、EN61000-4-2/3/4/6。

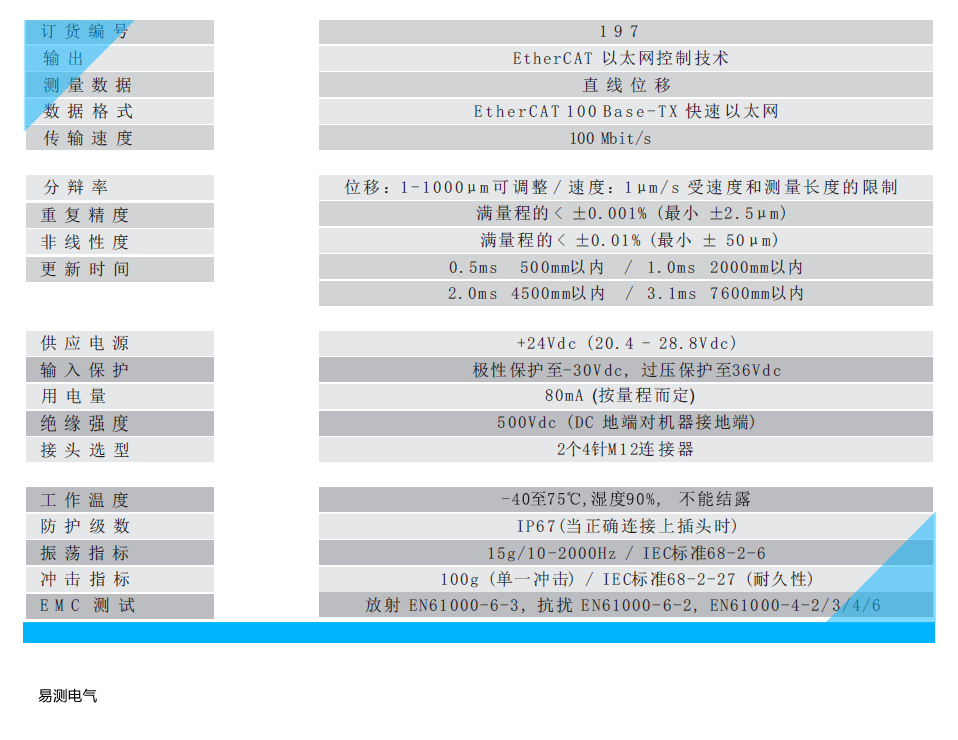

19系列P型 EtherCAT 以太网规格表（订货编号 197）：数据格式 EtherCAT 100 Base-TX 快速以太网，传输速度 100 Mbit/s；分辨率位移 1-1000μm 可调；重复精度为满量程 ±0.001%；非线性为满量程 ±0.01%；供电 +24V DC；用电量 80mA；接口 2个 4针 M12 连接器；防护等级 IP67；工作温度 -40~75℃。

产品图纸与技术资料

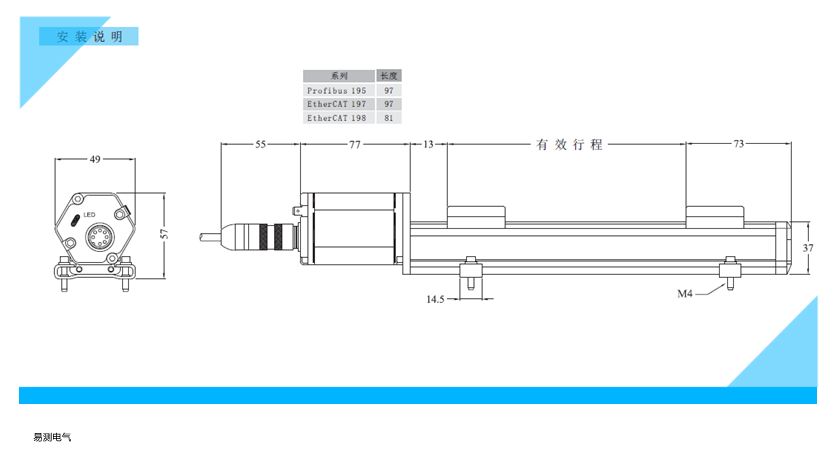

19系列P型安装尺寸说明：系列 195（Profibus）长度 97、197/198（EtherCAT）长度 97/81。外置铝壳主体通过 M4 固定安装，滑块磁环沿有效行程移动；法兰面尺寸 49/57，整体符合 IP67 防护，适合机床表面、高尘埃污染环境的外置安装。

应用场景

19系列P型磁致伸缩位移传感器特别针对苛刻环境应用设计，如炼油、化工、发电、制药等，适用于外置机床表面、高尘埃污染环境的位置测量，支持多种现场总线协议以对接不同控制系统。

典型应用场景

注塑机械

液压设备

智能装备

桥梁工程

石油化工

汽车制造
