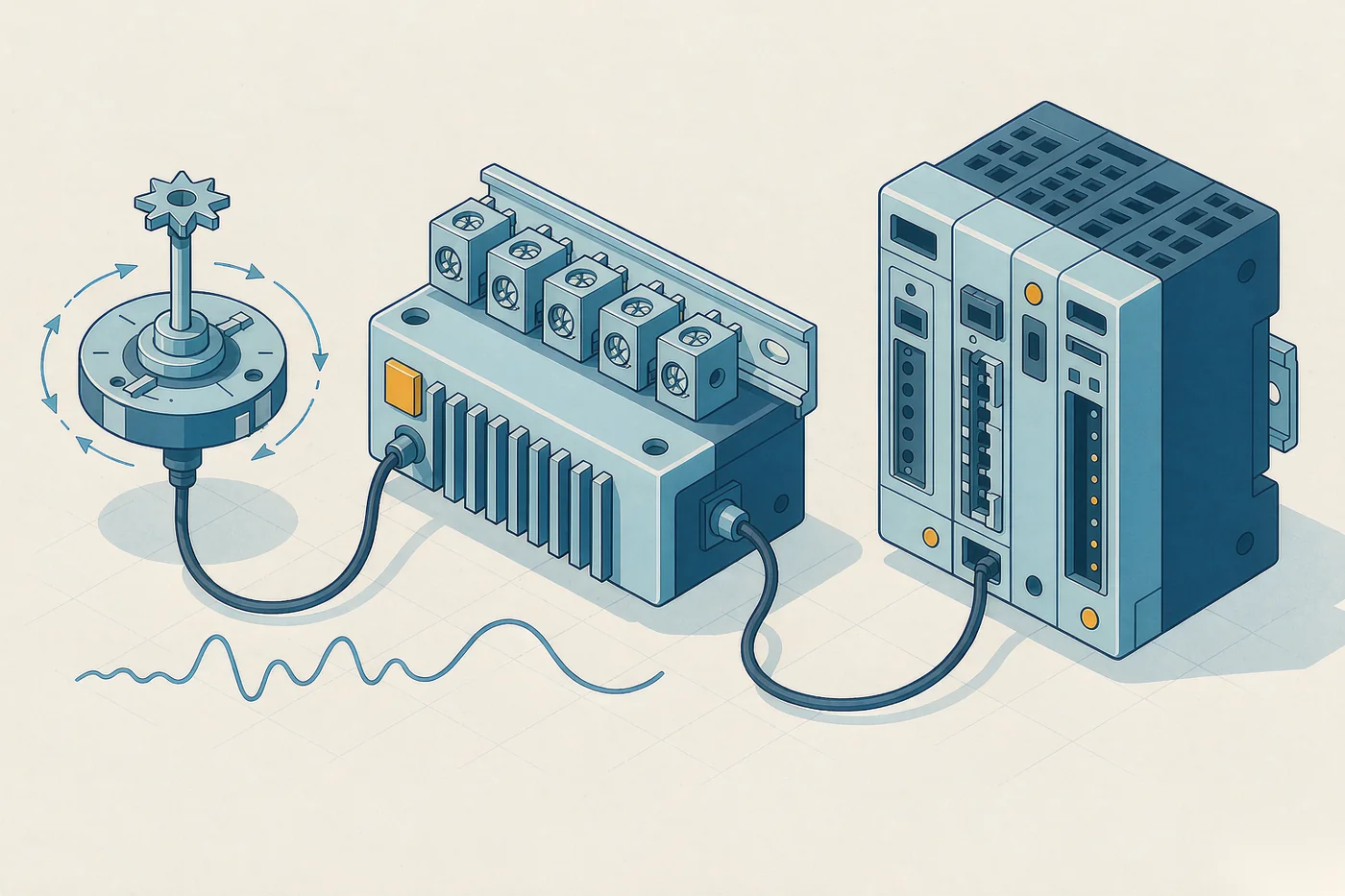

位移传感器经信号变送器接入控制系统的信号链路
电位计式位移传感器输出的是一段阻值，PLC 模拟量模块认的是 4-20mA 或 0-10V，中间这层转换就是信号变送器干的活。选购时容易踩的坑是「变送器买回来了，接上读数还是飘」，问题通常出在激励方式与输入阻抗上。
为什么位移传感器要配变送器
- 阻值信号不能直接进 PLC 模拟量模块，模块没有恒流激励，直接测量等于给传感器外加了一个负载，读数会随负载变化
- 长距离传输阻值信号，导线电阻会被算进测量值，线越长误差越大；转成电流信号后，线路电阻基本不影响读数
- 传感器与控制系统的接口不匹配时，换变送器比换传感器便宜得多，也不用改机械结构
SC、BX、MUW 三个系列的定位差别
三个系列都是为电位计式位移传感器配套，差别在适配对象与安装方式：
- SC 系列外置式信号变送器：面向电位计式（直线/角度）位移传感器的通用型，输出可选 0-10V、0-5V、4-20mA、RS485，温漂约 5ppm/℃，标准导轨固定安装，适合控制柜内集中布置
- BX 系列模拟量信号转换器：为电位计式位移传感器提供稳定的恒定电压激励，电刷信号由高输入阻抗输入级在无负载条件下检测，避免负载变化带来的测量误差；输出 0-10V、0-5V、4-20mA，工作温度 -30~+70℃，可直接使用未经稳压的直流电源供电
- MUW 系列信号转换器（插头型）：专为 LT 和 PK 系列位移传感器设计，用符合 DIN43650 标准的插座直接插在传感器上，线性度约 0.01%、温度漂移约 30ppm/K，支持零点及使用范围调节，工作温度 -25~+70℃
一句话区分：装在控制柜里选 SC，需要供电宽容度和抗负载误差选 BX，传感器尾部空间紧张、想就近转换选 MUW。
输出信号怎么选
- 0-10V：接线简单，适合几米以内的短距离；线路稍长就容易被变频器与动力线干扰
- 4-20mA：工业现场最常用，断线可判别（低于 4mA 即异常），抗干扰强，几十米到上百米都能用
- RS485：多点组网、需要数字化传输时用，接线要注意手拉手拓扑与终端电阻
输出类型必须和 PLC 模块匹配。模拟量模块分电压型与电流型，把 0-10V 的变送器接进电流输入通道，读数一定是错的。
接线与安装要点
- 变送器与传感器之间的屏蔽线单端接地，通常在控制柜侧接地，避免形成地环路
- 信号线与动力线分开走，交叉时垂直交叉
- 24V 供电从同一个电源取，避免变送器与 PLC 之间的参考电位不一致
- 插头型（MUW）安装前确认插座型号与传感器匹配，DIN43650 有不同引脚定义
读数不准、温漂大怎么排查
- 读数与机械位置线性对应但整体偏移：零点没调，先做零点校准
- 读数随温度变化：核对变送器温漂指标与现场温差是否匹配，SC 约 5ppm/℃、MUW 约 30ppm/K，环境温度波动大的场合要留出余量
- 读数跳动：先查屏蔽与接地，再查供电是否与其他大功率设备共用
- 满量程不到头：检查变送器的量程设置与传感器实际行程是否一致
易测电气的选型支持
易测电气提供 SC、BX、MUW 系列信号变送器与 FYAW 系列智能显示控制仪表，可按传感器类型与 PLC 接口提供配套建议。选型电话 0755-85271862。更多产品资料，请访问易测电气官网 www.szetme.com。
变送器是传感器与控制系统之间最容易被忽略的一环，但它决定了传感器本身的精度能不能完整传到 PLC。
