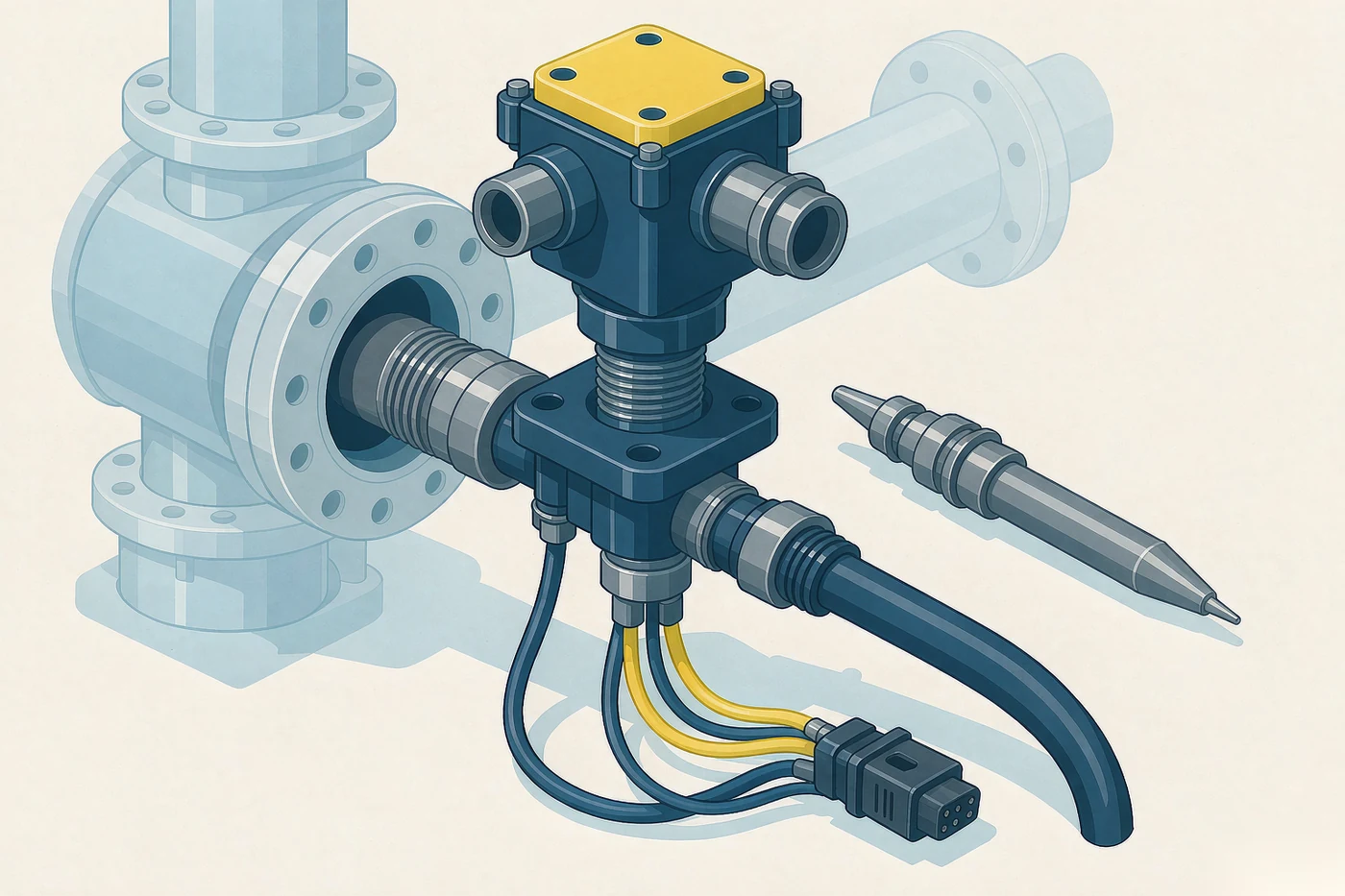

拧入式热电偶的接线盒形式与螺纹安装结构
热电偶选型的坑大多不在测温元件本身，而在两件事：分度号对不对，接线盒扛不扛得住现场。同一支热电偶换个接线盒，可用环境温度就差一截；分度号与变送器设置对不上，整段读数都会偏移。先把分度号、接线盒、要不要一体化变送器这三项定下来，再谈安装。
分度号决定测温范围和精度
分度号是热电偶的身份证，它规定了两种金属的组合方式，同时决定测温范围、输出毫伏值和精度等级。JUMO 拧入式热电偶可选多种分度号，测温范围覆盖 -200 到 +800℃，单支与双支结构都能提供。
J 型常用在暖通空调与一般加热装置，K 型适合范围更宽的氧化性气氛工况。选型按现场最高温度和气氛类型定，不要按价格定。分度号选错，读数会系统性偏差——不同分度号的毫伏与温度对应关系完全不同，变送器或 PLC 模块里的分度号设置也必须与热电偶一致，两处对不上，测出来的值就没有意义。
接线盒决定这支热电偶能用在哪
接线盒是热电偶最容易忽略的部分。JUMO 拧入式热电偶的接线盒有 B 型、BUZ 型、BUZH 型与 BBK 型可选，其中 B 型与 BUZ 型的防护等级为 IP65。
接线盒处的环境温度可达 +100℃，这条在现场很关键：热电偶本体能承受 +800℃，但接线盒里的接线端子承受不了，装在熔炉、烤箱附近时要避开辐射热，别把接线盒顶在热源正上方。
测量液体或气体时，密封是选型的首要原则，正压负压状态下泄漏会直接让测量失效，螺纹连接处的密封方式和拧入深度要按介质压力确定。
一体化温度变送器要不要选
一体化温度变送器装在接线盒里，把热电偶的毫伏信号就地转成标准信号再远传。它的价值有两个：
- 毫伏信号很弱，长距离传输容易引入干扰，就地变送后信号强度提高，抗干扰能力更好
- 变送器自己做冷端补偿，现场不用再单独处理冷端
信号进 PLC 的模拟量模块还是进数显表，取决于控制系统。进数显表可就地显示温度并带上下限报警，进 PLC 则把温度并入控制逻辑。
安装与冷端补偿
热电偶测的是热端与冷端的温差，冷端温度必须被补偿，这是它和热电阻最大的使用差别。用补偿导线把冷端引到温度稳定的地方，再由变送器或 PLC 的热电偶模块做补偿。
补偿导线必须与热电偶分度号匹配，正负极不能接反。接反的典型表现是读数随环境温度变化而反向漂移，而不是固定偏低。
插入深度要够。测温点应在管道中心线附近，插入太浅会被管壁导热影响，读数偏低。在管道上安装时，测温元件应迎着介质流向倾斜插入，保护套管要能承受介质流速的冲刷。
绝缘装配与接壳型怎么选
JUMO 拧入式热电偶提供绝缘装配与接壳型两种结构：
- 绝缘装配型：测量端与保护套管绝缘，抗干扰能力更好，适合变频器、伺服等电磁干扰较强的场合
- 接壳型：测量端与保护套管导通，响应速度快，适合需要快速跟踪温度变化的场合，但容易引入共模干扰
选哪一种，看现场更怕响应慢还是更怕干扰。
