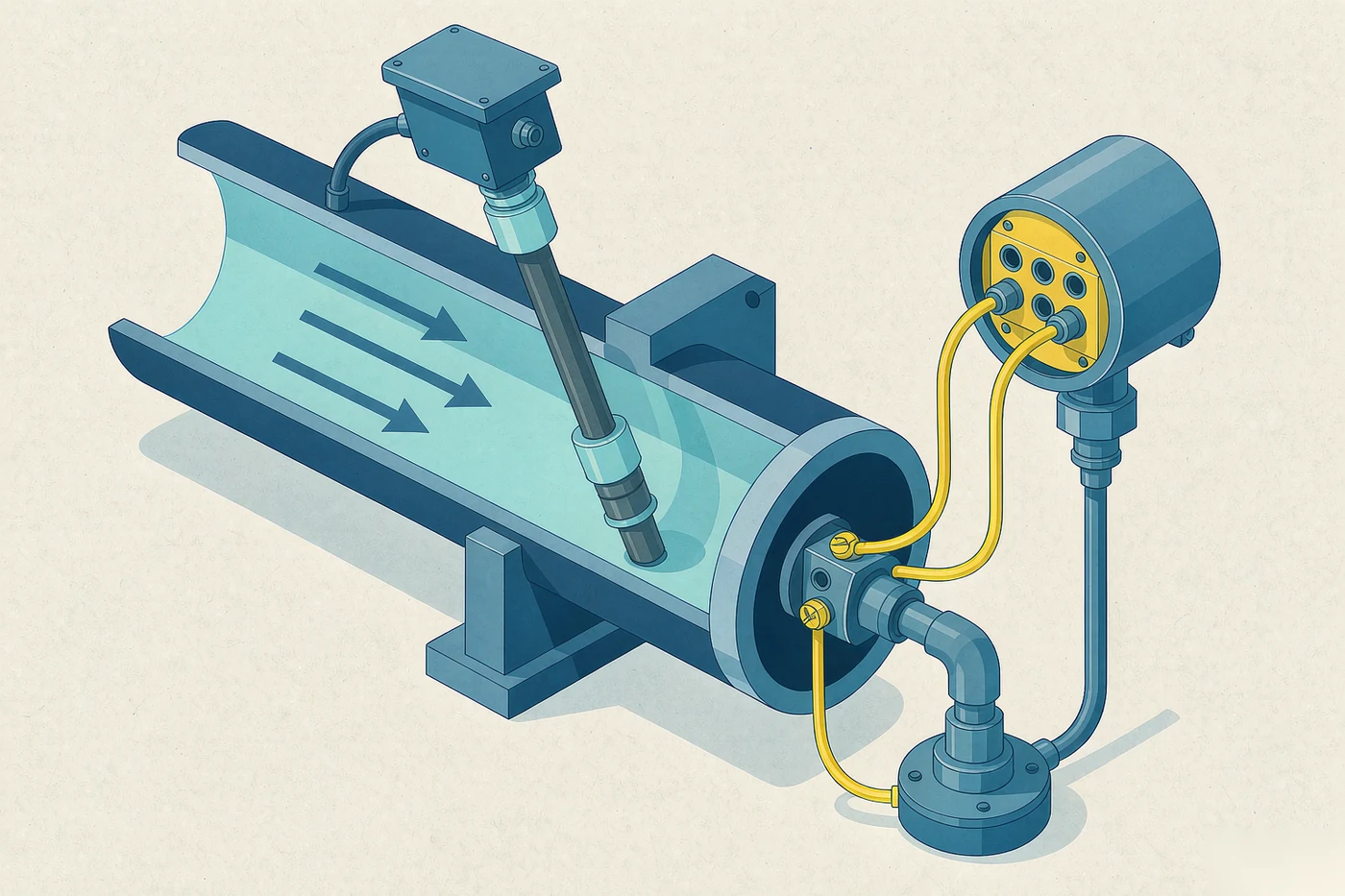

管道上热电偶的插入位置与补偿导线接线
热电偶装上去读数不对，多数不是元件坏了，而是接线极性、插入深度或冷端补偿出了问题。现场排查按「先看补偿导线极性、再看插入深度、最后看补偿设置」的顺序走，比拆表换件快得多。
接线盒朝向与安装位置
接线盒要朝上或侧向安装，避免雨水和冷凝水顺着电缆进线口流进盒内，电缆进线口要向下或加装防水接头。
安装位置避开热源辐射直射和强振动点。接线盒处的环境温度有上限，靠近熔炉、烤箱和蒸汽管道时要留出散热距离。
补偿导线怎么接
热电偶与仪表之间必须用与分度号匹配的补偿导线，不能拿普通铜导线代替。铜导线不产生补偿电势，接上去相当于把冷端搬到了仪表端，而仪表端温度不稳定，读数就会跟着环境温度漂。
极性接反的表现很典型：温度越高读数反而越低。遇到这种反向漂移，先查补偿导线正负极，不用急着换仪表。
接线端子要拧紧，氧化或松动的端子会形成附加接触电势，读数会跳。
读数偏低、跳动、偏高怎么排查
- 读数偏低：多数是插入深度不够，测温点没到介质主流区，被管壁或套管的导热拉低。加长插入深度或调整安装角度
- 读数跳动：查屏蔽层是否单端接地、补偿导线是否与动力电缆走同一线槽。变频器附近的信号线尤其要做屏蔽与分离
- 读数偏高：查接线盒内是否有接线碰壳。绝缘装配型热电偶如果测量端意外碰壳，等于变成了接壳型，路径改变会带来偏差
- 读数与环境温度同步变化：冷端补偿没做对，或用了铜导线代替补偿导线
绝缘装配与接壳型的使用差别
- 绝缘装配型适合干扰强的场合，响应相对慢
- 接壳型响应快，但测量端与套管导通，多支热电偶共用一根套管时会形成地环流，读数互相干扰
同一台设备上装多支热电偶时，建议统一用绝缘装配型，把接地问题留到仪表侧集中处理。
什么时候该换而不是修
接线盒内进水、保护套管出现腐蚀穿孔、测量端与套管之间绝缘电阻明显下降，这几种情况修不如换。套管一旦被介质腐蚀穿透，介质会进入套管，热电偶很快失效。更换时同时检查套管材质是否匹配介质，不然换上去的还是同一批问题。
