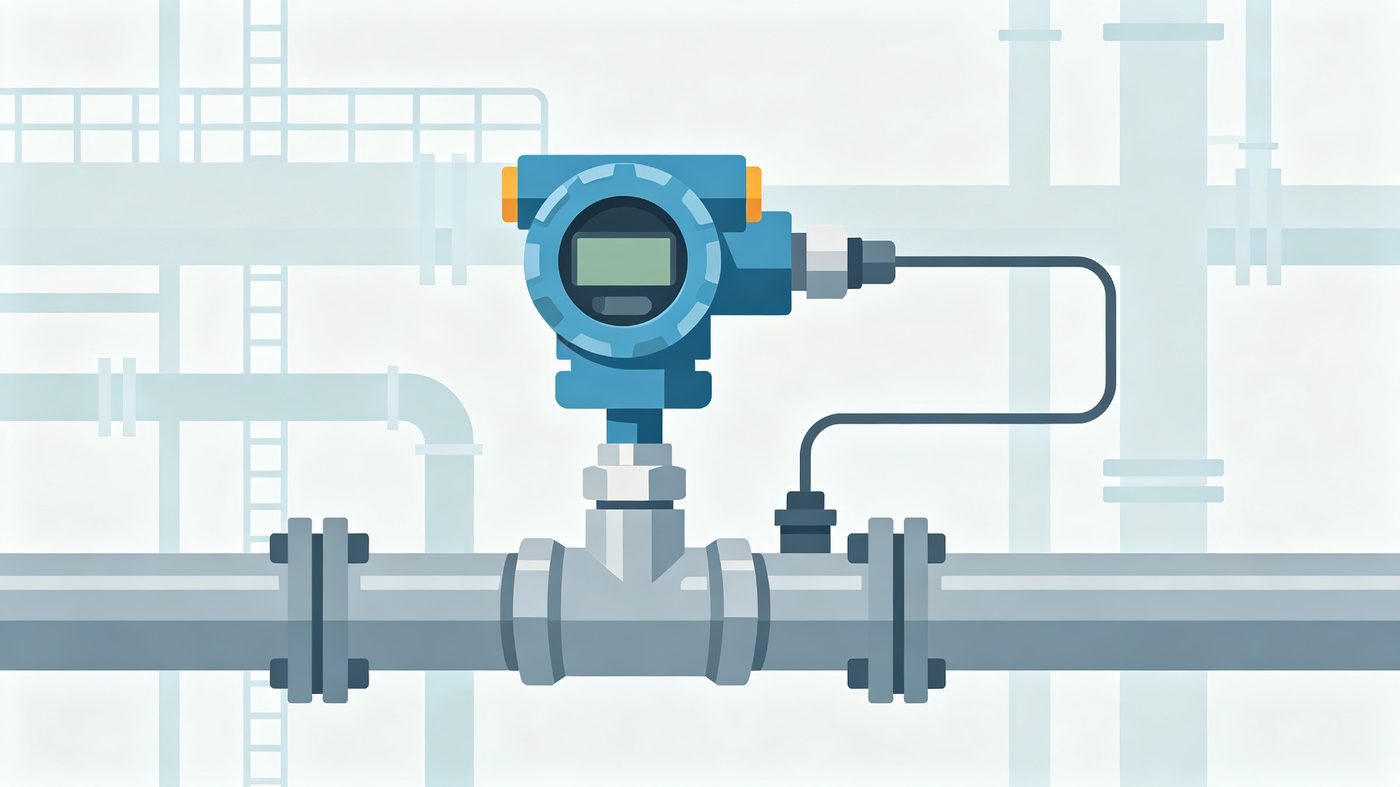

压力变送器的安装位置与取压方式直接影响测量结果的真实性与稳定性。错误安装会造成示值偏差、脉动干扰、导压管堵塞等问题。本文梳理压力变送器安装规范。
取压点选择
- 取压点应选在介质流速平稳、无涡流的直管段，避开弯头、阀门、泵出口等扰动区；
- 测量气体压力时，取压口应位于管道上部；测量液体压力时，取压口应位于管道侧面或下部，防止积气或积液；
- 蒸汽或高温介质取压需加冷凝罐，避免高温损坏变送器。
导压管与安装
- 导压管尽量短而直，减少压损与响应延迟；
- 变送器安装于取压点附近，采用支架固定并保持水平或垂直（按产品说明）；
- 过程连接（G1/4、G1/2、M20×1.5、法兰等）需与现场接口匹配并加密封。
常见安装错误
取压点位置不当、导压管过长或弯多、变送器装反、密封不严泄漏、屏蔽接地不良等，都会造成示值不准或信号跳动，规范安装可显著提升测量可靠性。
