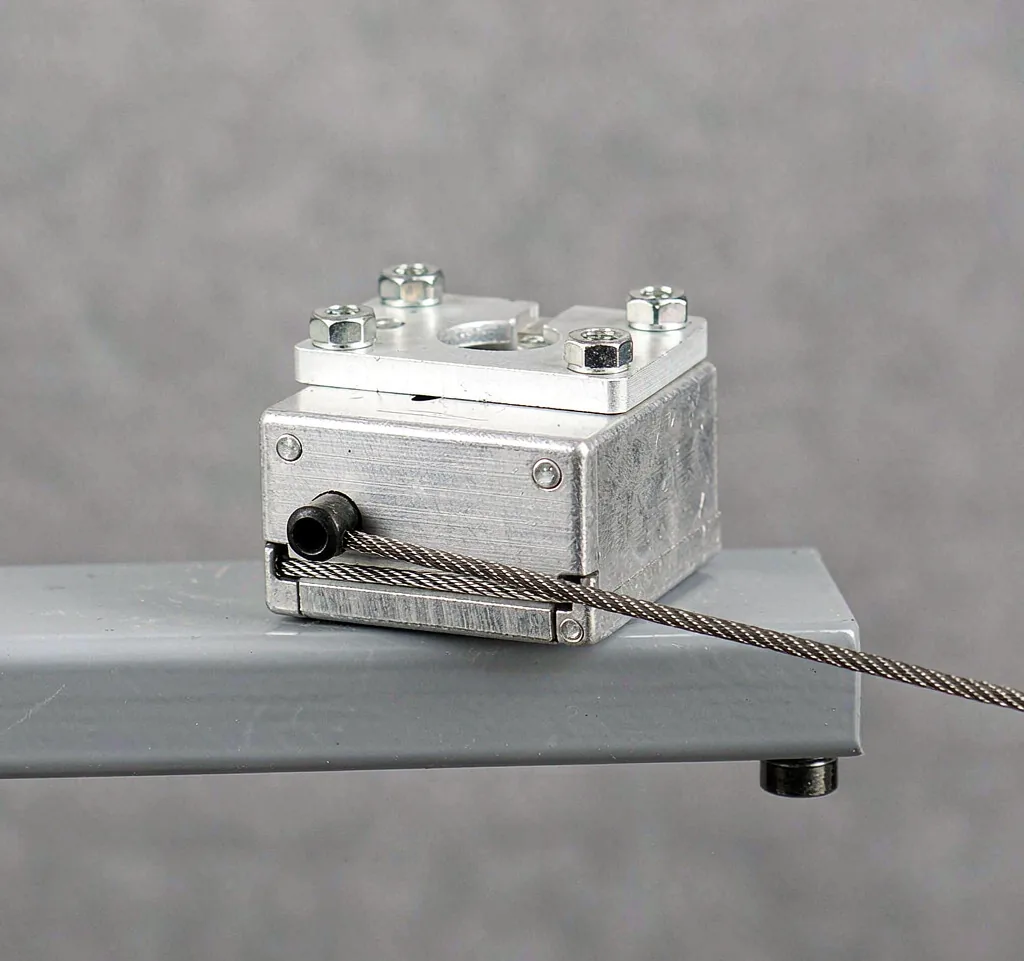

拉绳位移传感器在机架上的安装
拉绳位移传感器安装方式灵活，根据不同应用场景可以垂直装、水平装、侧装、倒装。不同安装方式注意事项不一样，下面讲清楚。
垂直安装
怎么装
传感器本体装在上方，拉绳垂直向下，连到下方运动部件。
或者本体装在下方，拉绳垂直向上，连到上方运动部件。
应用场景
- 升降平台
- 电梯
- 水利闸门
- 立体车库
注意事项
- 拉绳要垂直，别斜
- 拉绳自重会下垂，长行程要注意
- 拉绳末端加重锤，保证拉直
水平安装
怎么装
传感器本体装在侧面，拉绳水平拉出，连到运动部件。
应用场景
- 液压缸
- 流水线
- 龙门吊
- 工程机械
注意事项
- 拉绳要水平
- 长行程（>2 米）拉绳中间下垂，要加导向
- 别让拉绳磨到东西
侧装（横向安装）
怎么装
传感器本体侧着装，拉绳横向拉出。
和水平安装类似，只是安装角度不同。
应用场景
- 空间有限，不能水平或垂直装
- 特殊结构的设备
注意事项
- 注意拉绳方向，别和运动方向不一致
- 别让拉绳弯太多
倒装（倒挂）
怎么装
传感器本体倒挂着装，拉绳向上拉。
应用场景
- 上方空间有限
- 特殊安装位置
注意事项
- 本体要固定牢，别掉下来
- 拉绳方向要对
高温环境安装
怎么装
传感器装在高温环境旁边，或者直接装在高温设备上。
注意事项
- 选高温型传感器，普通型 85℃ 以上就不行
- 加隔热套，减少温度影响
- 线要用耐高温线
- 远离热源，别直接烤
不同安装方式对比
| 安装方式 | 特点 | 应用场景 |
|---|---|---|
| 垂直 | 拉绳自重拉直 | 升降平台、电梯、闸门 |
| 水平 | 拉绳下垂要注意 | 液压缸、流水线 |
| 侧装 | 空间有限时用 | 特殊结构 |
| 倒装 | 上方空间有限 | 特殊安装位置 |
| 高温 | 选高温型 | 冶金、热处理 |
安装通用注意事项
- 本体固定牢，别松
- 拉绳方向和运动方向一致
- 留余量，别走到头就顶住
- 别让拉绳磨到东西
- 定期检查拉绳磨损
总结
拉绳位移传感器安装方式：
- 垂直装：升降平台、电梯
- 水平装：液压缸、流水线
- 侧装/倒装：空间有限
- 高温环境：选高温型，加隔热
