热电偶冷端补偿导线与冷端温度处理
热电偶测的是温差不是温度。分度表又以冷端 0℃ 为基准标定，所以冷端一旦不是 0℃，读数就带一个固定偏移。这个偏移不做补偿，标定多少次都消不掉。
为什么必须补偿
热电偶回路输出的热电势，对应的是测量端与冷端之间的温度差。仪表按分度表换算时，默认冷端在 0℃。
实际现场的冷端——通常就是接线盒里的端子——常年处在二三十度甚至更高。仪表仍按 0℃ 算，读出来的温度就偏低，偏低量大致等于冷端温度。
偏差不是随机的。它跟车间温度、季节、柜内温升一起变化，所以表现为「早晨准、下午偏」「冬天准、夏天偏」这种有规律的漂移。
补偿导线：把冷端搬到恒温的地方

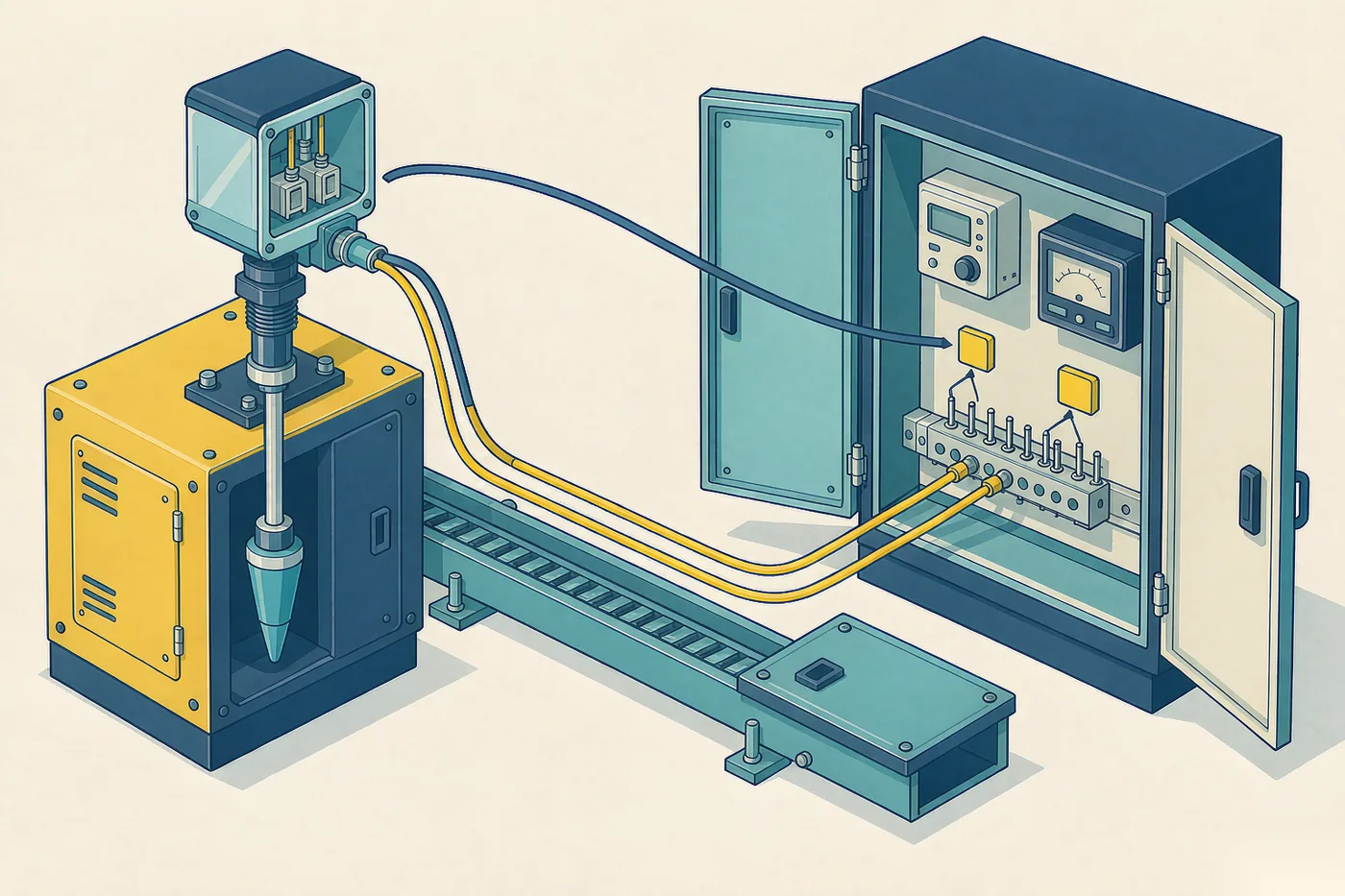

最常用的办法是补偿导线。它是一对与热电偶热电特性匹配的专用导线，作用是把冷端从高温的现场延伸到温度稳定的控制室，相当于把热电偶加长。
用补偿导线有四条硬要求：
- 必须与热电偶分度号一一对应，K 型配 K 型，J 型配 J 型，混用等于没补
- 正负极不能接反，接反后偏差会变大而不是变小
- 与热电偶连接的两个接点要尽量靠近、保持同一温度
- 只能在其规定温度范围内使用，一般不超过 100℃ 到 200℃，直接敷在炉体边上会失效
它解决的是「冷端位置」，不解决「冷端温度不为 0℃」。冷端挪到控制室后，仪表还需要按控制室的实际温度做修正，或者由仪表内部自动补偿。
仪表内置补偿与电桥补偿
现代温控表、PLC 热电阻/热电偶模块和温度变送器，基本都内置冷端补偿：模块端子上有一个测冷端温度的元件，仪表自动把这个温度加回去。这时候外部只需要接对补偿导线，不用再做别的。
老式动圈仪表或简易电路用不平衡电桥做补偿，靠电桥输出抵消冷端变化。这类方案对电源稳定性敏感，电源波动会直接变成温度误差。
现场最容易踩的三个坑
- 用普通铜线代替补偿导线。铜线不匹配热电极，冷端每升高一点，误差就成倍放大
- 补偿导线极性接反。这类故障最隐蔽，读数能出、也能变，就是整体偏
- 接线盒受潮或两个接点温差大。接点温度不一致，中间温度定律的前提就不成立了
一体化变送器怎么处理冷端
把温度变送器直接装进热电偶接线盒，冷端就固定在了接线盒里，由变送器在现场完成补偿，输出 4-20mA。
JUMO 901020 就提供一体化温度变送器选项。这么做的好处是把补偿放在离测量点最近的地方，省掉整段补偿导线，也就省掉了导线接错、进水、老化、被强电干扰这一整类问题。
代价是接线盒内的环境温度会传给变送器。JUMO 901020 的接线盒处环境温度上限是 +100℃，炉体附近安装时要确认这个余量够不够，必要时加隔热延长管把接线盒挪远。
