Pt100 热电阻两线制、三线制与四线制的接法
Pt100 接错线，表现不是没读数，而是读数偏——导线电阻被一起算进了温度里。0℃ 时 100Ω 的元件，串上几欧姆线阻就是好几度的偏差，而且偏得很稳定，容易被当成仪表不准。
导线电阻为什么会变成温度误差
Pt100 的阻值变化很平缓，温度每升高 1℃，阻值增加不到 0.4Ω。这个特性意味着它对附加电阻极其敏感：线路上多出的几欧姆，换算过来就是十几度的误差。
工程上解决这个问题的方法有三种，区别就在「用几根线去抵消多少线阻」。
两线制：最简单，误差最大
Pt100 两端各引一根线接到仪表。回路里除了元件本身，还有两根导线的电阻，仪表把两者之和当成元件阻值，多出来的部分就变成了偏高的温度读数。
它只适合导线很短、精度要求不高的场合。现场凡是把传感器装在设备上、仪表装在柜里的，距离都不短，两线制基本不用。
三线制：工业现场的主流

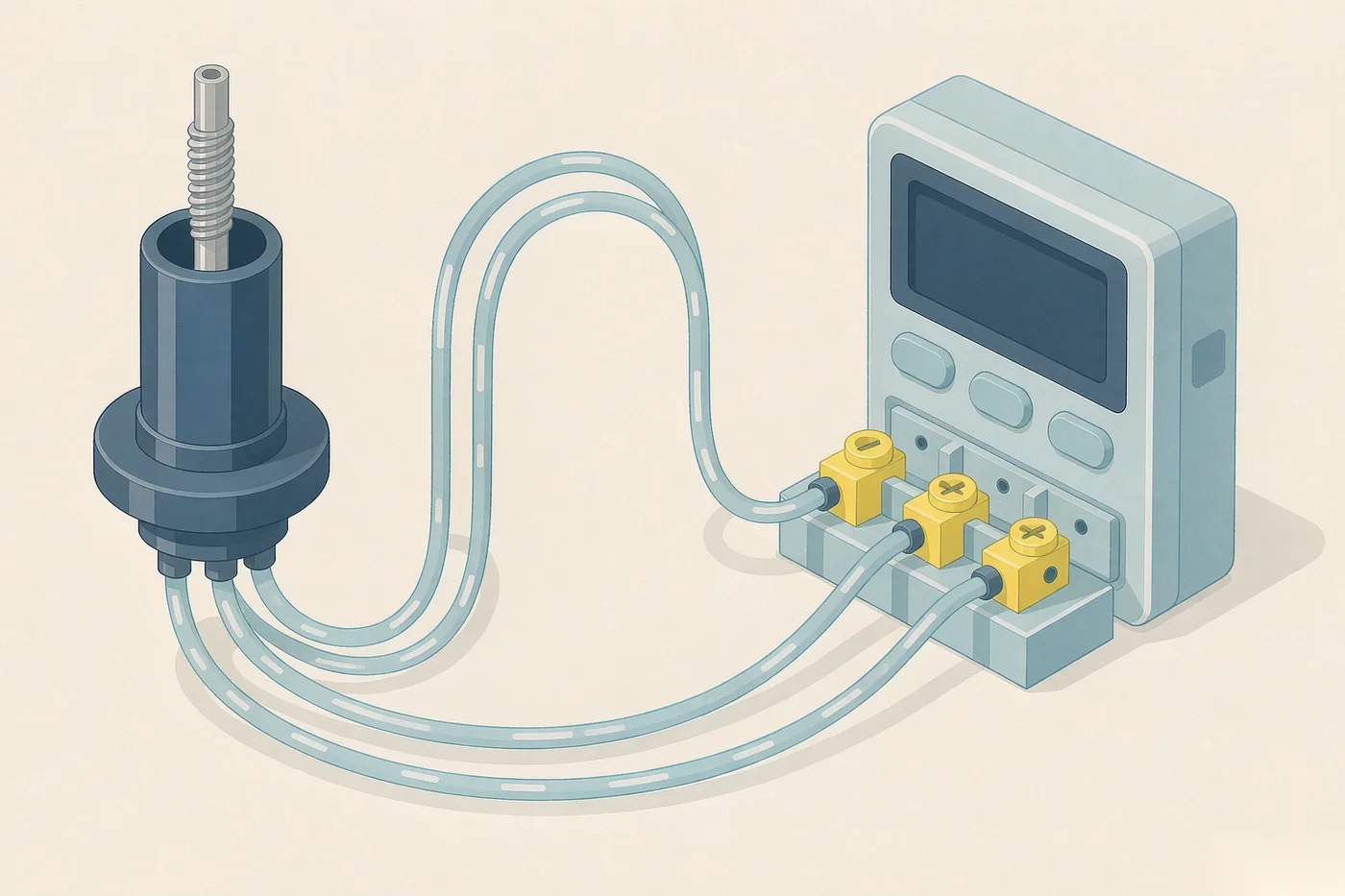

三根线，其中两根是同色（或同规格）的补偿线，接在仪表相邻的两个桥臂上；第三根接信号端。
原理是利用电桥平衡：两根补偿线材质、长度、电阻相同，它们带来的误差在相邻桥臂上相互抵消，仪表测到的就接近元件真实阻值。
三线制有两个前提，缺一个补偿就失效：
- 两根补偿线的材质、线径、长度必须一致
- 仪表或 PLC 模块的输入模式必须设为三线制
第二点最容易被忽略。硬件按三线接好、软件里选了二线制，读数照样偏，而且比真接两线还难查。
四线制：把线阻彻底排除
四根线分成两对：一对通恒定激励电流，另一对专门测电压。测电压的回路里没有电流流过，也就没有压降，导线电阻和接触电阻都不参与计算。
四线制精度最高，用在实验室、计量、精密测量。代价是接线复杂、线缆成本高，一般工业现场用不上。
接完怎么核对
拿万用表在常温下量三根线，两个特征可以快速判断接对没接对：
- 两根补偿线之间的电阻应该接近 0Ω（它们在元件内部是同一端点）
- 任一根补偿线与第三根线之间，应该是 Pt100 在室温下的阻值（0℃ 约 100Ω，室温会略高）
如果两组「补偿线—信号线」的电阻明显不等，说明两根补偿线不一致，或者有一根接触不良。这时候无论怎么调仪表都不会准。
常见故障与对应现象
- 读数整体偏高且稳定：多半是线阻没被补偿，检查是二线接法还是仪表设成了二线制
- 读数跳动：端子松动、氧化，或者信号线与动力线同槽走
- 读数溢出或显示断线：某根线断了，三线制下可以靠电桥失衡判断是哪一根
- 长距离后精度下降：线径太细或没用屏蔽双绞，改用屏蔽线并单侧接地
别和热电偶的接法混
热电偶是两线加补偿导线，靠热电势工作，有正负极；Pt100 是测电阻，靠激励电流工作，没有极性但有线制。
把热电偶接到热电阻模块上，或者反过来，读数是乱的，改参数也救不回来。选型阶段先把「这一路是热电阻还是热电偶」定死，再选模块型号。
