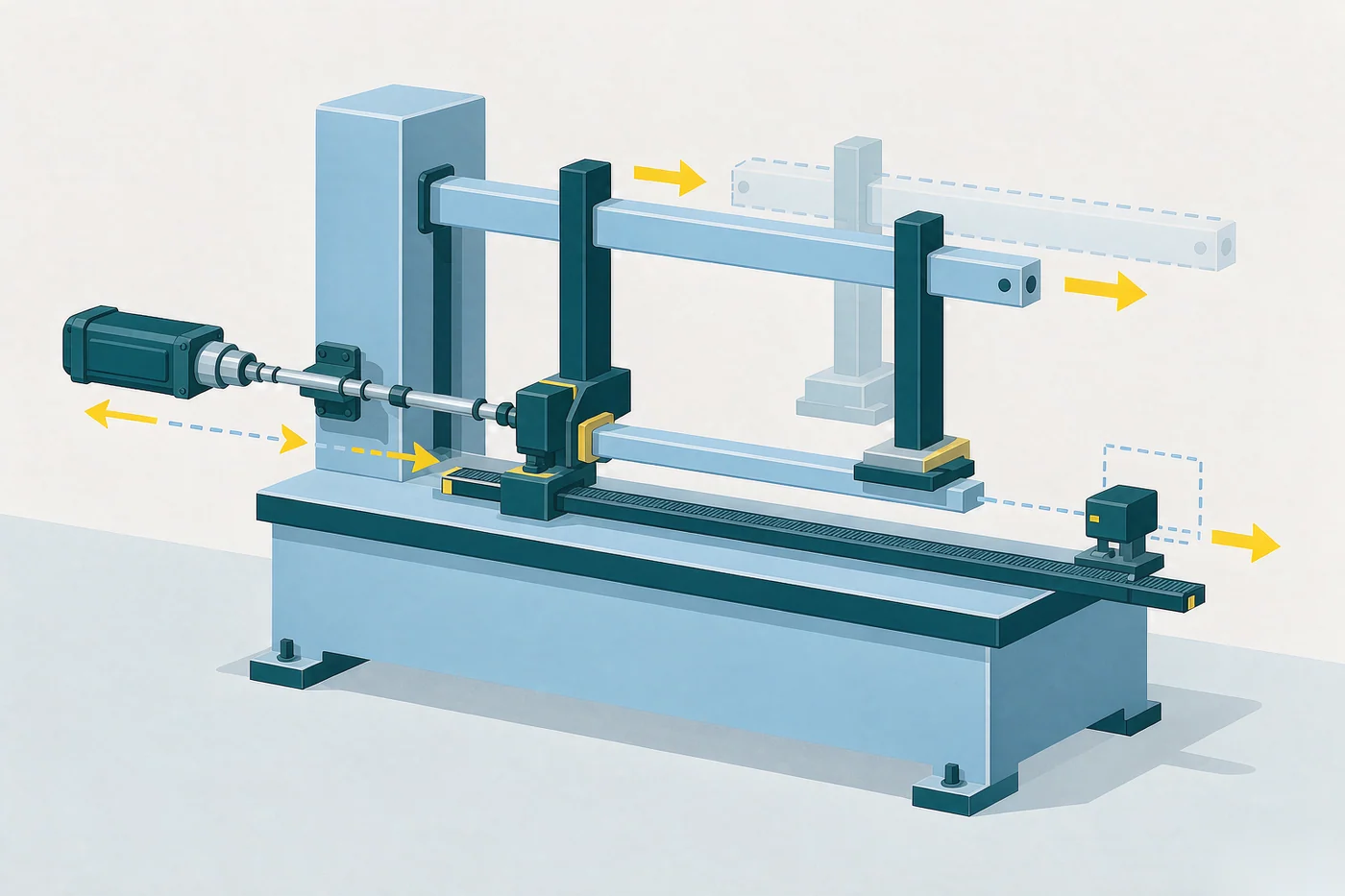

折弯机后挡料用什么定位？电子尺和光栅尺怎么分工

折弯机后挡料用电子尺与光栅尺的定位方案

后挡料停在哪儿，板料就折在哪儿。很多人换传感器时盯着“分辨率 0.01mm”这类字眼，装上去才发现尺寸还是差半毫米。问题一般不在传感器好坏，而在选型时没把百分比精度换算成毫米——电子尺标的是 %FS，行程越长，绝对误差越大。

先把精度要求换算成毫米

后挡料的定位要求分两档：数控折弯机做精密件，重复定位要 0.05~0.1mm；普通液压折弯机做钣金件，±0.2mm 就能交货。这两个数字是毫米，选型时也必须用毫米去对。

电子尺的线性精度写成 0.04%~0.15%FS，指的是满量程的百分比。同样标 0.04%，行程不同，绝对误差差得很远：

这张表基本就把话说完了：800mm 以内的后挡料，用 0.04% 档的电子尺能做到 ±0.3mm，配 ±0.2mm 的工艺要求勉强够；1250mm 以上还想保 ±0.1mm，电子尺在物理上就做不到，得上光栅尺或者伺服电机自带的编码器。

三条路线各自的位置

伺服电机加编码器，测的是丝杠转了多少，属于半闭环。丝杠有间隙、有热伸长，这套方案在 1000mm 以上行程会累积误差，得靠光栅尺做全闭环修正。

光栅尺直接量横梁位置，分辨率能做到微米级，精度最高。代价是读数头怕油雾和铁粉，钣金车间的油雾一旦糊住玻璃光栅，会出现规律性的丢数，得加吹气或者正压保护。

电子尺是接触式导电塑料，靠滑刷在碳膜上取分压。它的长处不在精度，而在结构简单、抗振、响应快、成本低。KTC 这类拉杆式的重复精度能到 ±0.013mm，分辨率优于 0.01mm，极限速度 10m/s，寿命标 5000 万次以上，工作温度 -40~120℃。后挡料 0.2~0.3m/s 的移动速度、每天几千次的往复，这个规格是够用的。

所以分工很清楚：短行程、要求 ±0.2mm 以上，电子尺性价比最高；长行程、要求 ±0.1mm 以内，或者需要断电后位置不丢，选光栅尺或绝对值编码器。

后挡料上装电子尺，五个必须盯住的点

行程余量。KTC、KTF 两端各留 4mm 返冲行程，选型时按实际行程选大一档，别按最大行程刚好卡死。后挡料经常要走到机械极限去对刀，没有余量，滑刷直接撞到碳膜尽头。

安装朝向。钣金车间的空气里全是铁粉和切削液雾。KTF 滑块式标 IP54，把滑块面朝下装可以做到 IP57；朝上装就是 IP54，铁粉落进滑轨，两三个月读数就开始跳。

插头与出线。KTC 配 DIN43650 标准插头。插头必须朝下，和传感器本体之间垫好密封垫，出线口朝上等于给油水开了一个进水口，故障表现是零点慢慢往下漂。

对中。KTC、LWH 的拉杆端是球铰结构，能自动对中，但“能自动对中”不等于“随便装”。平行度差太多，球铰长期受侧向力，碳膜局部磨损会形成一道沟，读数在这个位置固定跳变。行业里的经验界限是球头允许 1mm 对中偏差、±12° 倾斜，超过这个范围就得调支架，不能硬装。

走线与接地。信号线用屏蔽线，单端接地，屏蔽层不要两头都接。走线别和伺服动力线、变频器输出线捆在同一个线槽里，后挡料的位置反馈是模拟量，几百毫伏的干扰就能让它抖 0.05mm。

三个现场反复出现的坑

第一个是机械间隙。后挡料丝杠反向间隙有 0.05mm，换了再贵的尺也没用，正反向走位永远差这 0.05。先用千分表打表，把机械修好再谈传感器。

第二个是铁粉粘滑轨。读数不是坏，是每隔几秒跳一下，跳的幅度不大。拆开看滑轨上一层黑泥，擦干净立刻正常。加刮尘片、定期用无水乙醇擦滑轨，比换传感器管用。

第三个是撞限位。后挡料快速退回时撞上限位，拉杆被顶弯一点，肉眼看不出来，但内部滑轨已经变形，读数的线性度整个反了。机械限位加缓冲垫，再加软件限位，两道都要有。

选型对应：行程 300mm 以内要高精度的，看 KTM、KPM 微型系列；300~1250mm 用 KTC 拉杆式或 LWH；1250~2500mm 且对中困难，用 KTF 滑块式；行程超过 2500mm 或要求微米级，改光栅尺、磁栅尺。
